AE4_MA: Module entrée analogique 4 x mA
4 Entrées 0/4...20 mA à séparation de potentiel électronique.

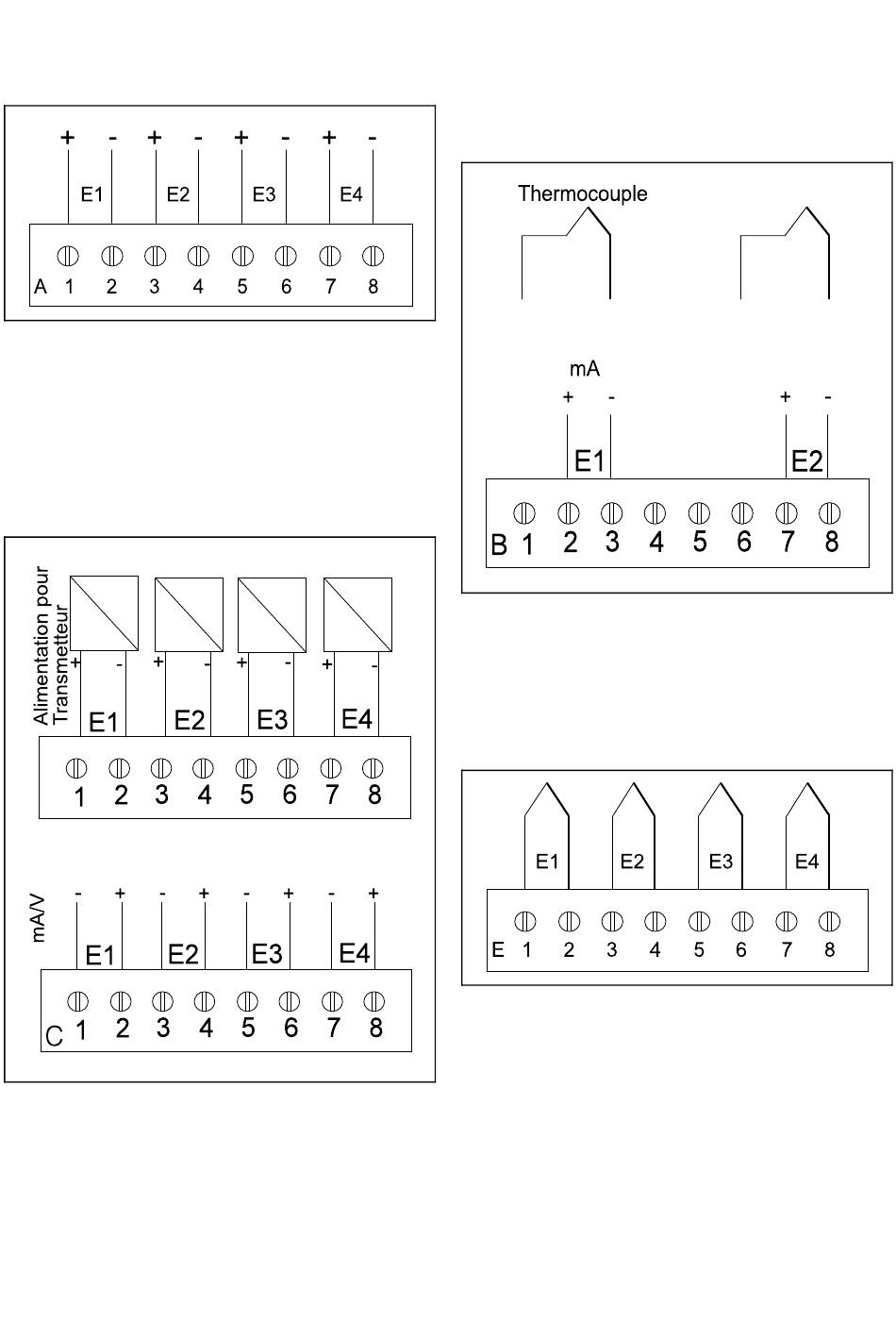

Fig. 7 Module entrée analogique 4 x mA
Z-19152
AE4_MA-MUS: Module entrée analogique 4 x mA avec ali-
mentation transmetteur
4 Entrées 0/4...20 mA, commutable sur 0/2...10 V contre réfé-
rence.
Fig. 8 Module entrée analogique 4 x mA avec alimentation trans-
metteur
Z-19154
10 Installation
AE2_MA/MV-TR: Module entrée analogique 2 x mA ou ther-
mocouple ou mV
2 Entrées 0/4...20 mA commutables sur thermocouple et mV
(−10...80 mV) à isolement galvanique (voir section «Transforma-
tion de modules»).
Fig. 9 Module entrée analogique 2 x mA ou thermocouple ou mV
Z-19148
AE4_MV: Module entrée analogique 4 x thermocouple
4 Entrées −10...80 mV à séparation de potentiel électronique.
Fig. 10 Module entrée analogique 4 x thermocouple
Z-19156
