AMI Silitrace
Liste des programmes et explications
5.2.1.43
5.2.1.43.10
5.2.1.43.20
5.2.1.43
5.2.1.43.10
5.2.1.43.20
5.2.1.43
5.2.1.43.12
5.2.1.43.22
A-96.250.812 / 160821

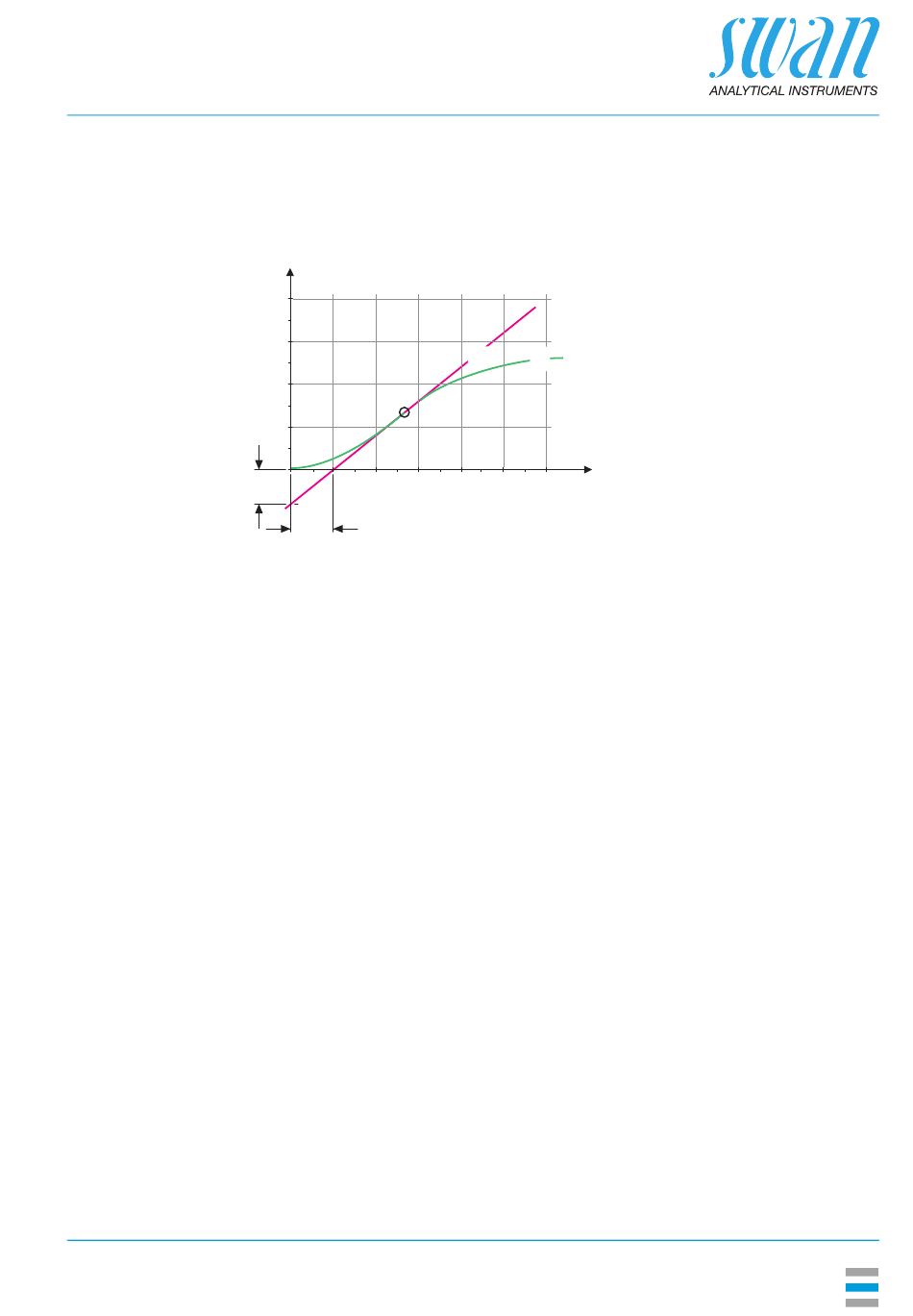

Méthode Ziegler-Nichols pour optimiser un contrôleur de gestion
PID:
Paramètres: consigne, bande P temps intégral, temps dérivé
Y
a
L
A
Réponse à une sortie de commande maximale
B
Tangente sur le point d'inflexion
X
Temps
Le point d'intersection de la tangente avec les axes respectifs fournit
les paramètres a et L.
Pour plus de détails concernant les connexions et la programmation,
se reporter au manuel de l'unité de contrôle. Choisir la régulation as-
cendante ou descendante.
Si Régulation ascendante ou Régulation descendante est actif
Paramètres Rég.
Consigne: valeur référence définie par l'utilisateur (valeur mesurée
ou débit)
Bande P: plage inférieure (rég. ascendante) ou supérieure (rég. des-
cendante) à la consigne dans laquelle l'intensité de dosage est ré-
duite de 100% à 0% pour atteindre la consigne sans dépassement
de la valeur.
Paramètres rég.: si Paramètres = Débit d'échantillon
Consigne: 0–50 l/h
Bande P: 0–50 l/h
Paramètres rég.: si Paramètres = Si1 ou Si2
Consigne: 0,0 ppb à 1,00 ppm
Bande P: 0,0 ppb à 1,00 ppm
B
A
X
Xp
= 1.2/a
Tn
= 2L
Tv
= L/2
99
