AMI Silitrace
Installation
3.6.
3.6.1
3.6.2
Bornes
1)
NF
10/11
Normale-
ment fermé
NO
12/11
Normale-
ment ouvert
28
Relais
Entrée
Avis: Utiliser exclusivement des contacts sans potentiel (secs).
La résistance totale (somme de la résistance du câble et de la
résistance du contact de relais) doit être inférieure à 50 Ω.
Bornes 16/42
Pour la programmation, voir "Liste des programmes et explications"
5.3.4, p.
106.

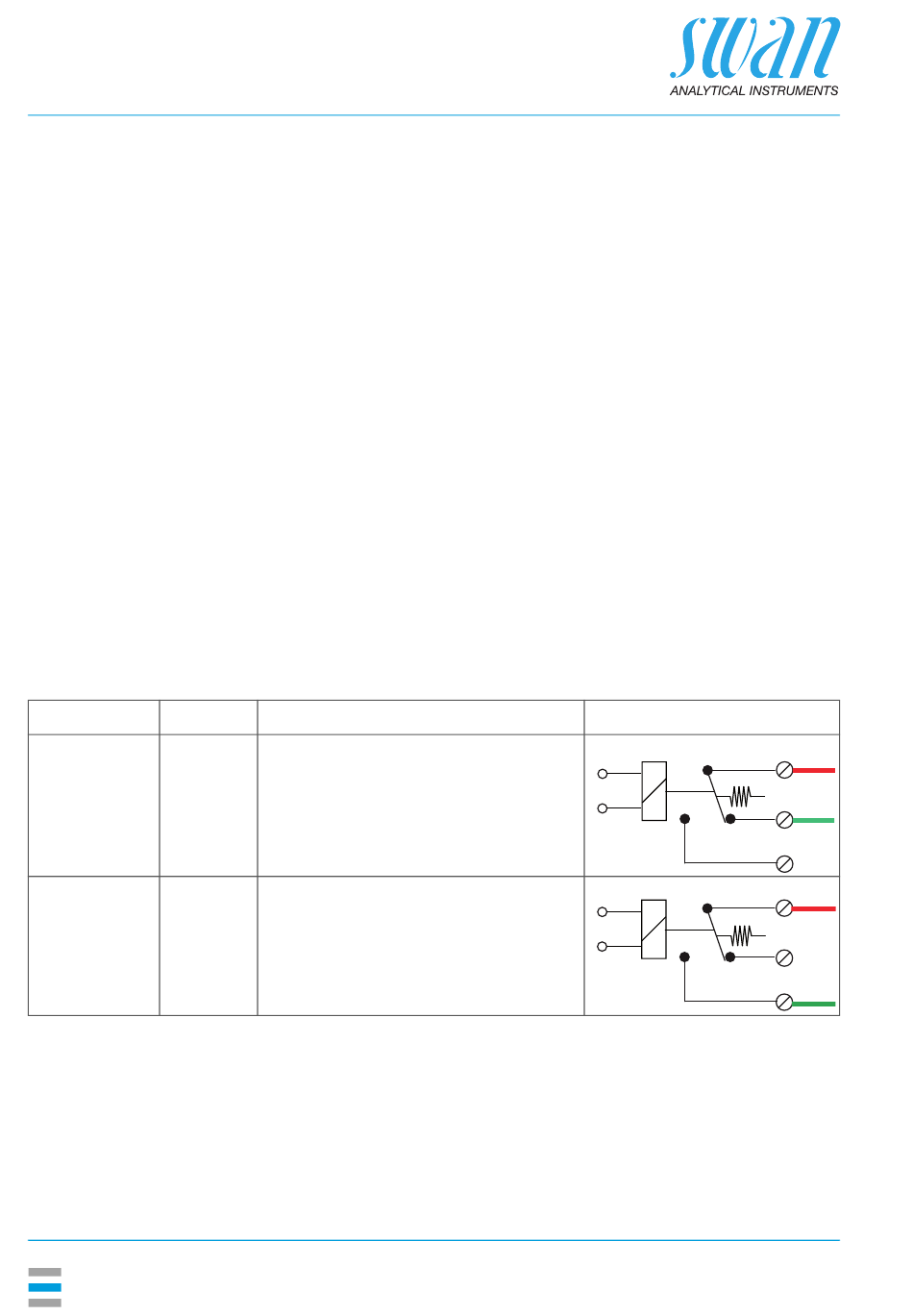

Relais d'alarmes
Avis: Charge maximale 1 A / 250 VCA
Sortie d'alarme pour les erreurs système.
Pour les codes d'erreur, voir
Avis: Dans le cas de certaines erreurs et de certaines
configurations de l'AMI transducteur les contacts du relais ne
commutent pas. L'erreur sera cependant affichée à l'écran.
Description
Relais actif (ouvert) en mode de
fonctionnement normal
Inactif (fermé) en cas d'erreur ou
de chute de tension.
Relais actif (fermé) en mode de
fonctionnement normal
Inactif (ouvert) en cas d'erreur ou
de chute de tension.
1) utilisation habituelle
Dépannage, p.
63.
Connexion relais
1)
0V
0V
11
10
12
11
10
12
A-96.250.812 / 160821
