AMI Silitrace
Maintenance
Démontage
du tube
de la pompe
60
Le démontage et le remontage du tube de la pompe est facile. Pro-
céder de la manière suivante:
1 Éteindre l'instrument selon les instructions données dans
des opérations pour la maintenance, p.
2 Retirer le capuchon de protection.
3 Ouvrir les tubes de la pompe [D] en faisant tourner les montures
d'occlusion [B] dans le sens inverse des aiguilles d'une montre.
4 Retirer les tubes de la pompe [D] du rotor [C] en tirant les mon-
tures d'occlusion [B] complètes hors du support.
5 Débrancher les tubes de réactif des anciens tubes de la pompe
et les raccorder aux nouveaux tubes de la pompe
6 Installer les nouveaux tubes de la pompe en poussant les mon-
tures d'occlusion sur le support.
7 Verrouiller les montures d'occlusion. Vérifier que les montures
d'occlusion et les tubes sont alignés perpendiculairement à l'axe
du rotor.
Avis: Le tube le plus proche du boîtier (tube d'échantillon) a un
diamètre de 2,8 mm. Tous les autres tubes ont un diamètre de
0,64 mm.

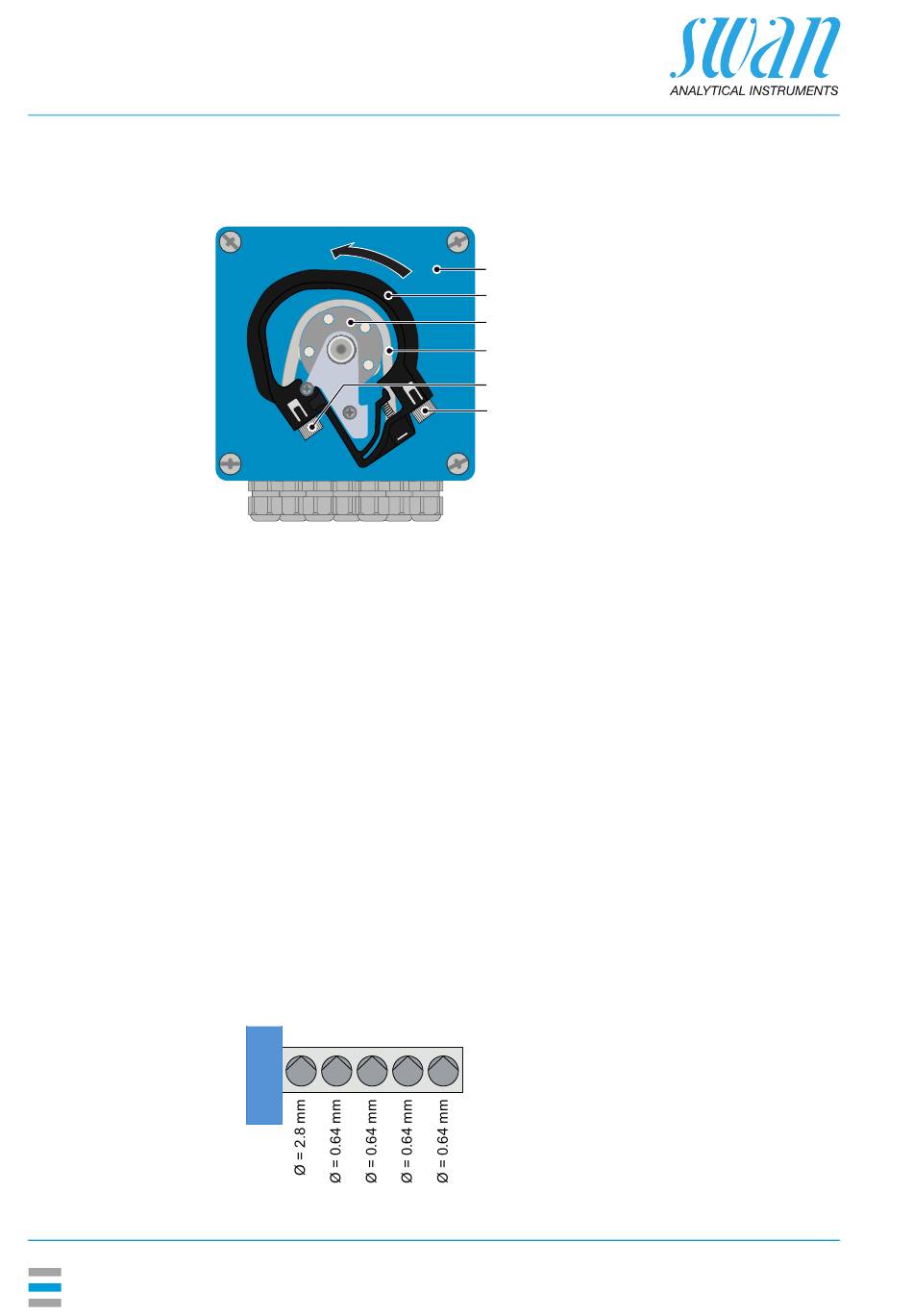

A Boîtier de la pompe
B
Montures d'occlusion
A
fermées
B
C
Rotor
C
D Tube de la pompe
D
E
Entrée de la pompe
F Sortie de la pompe
E
F
52.
