7 Technische Daten

Frequenzbereich: . . . . . 20 – 20 000 Hz,
−0,5 dB
Nennpegel,
umschaltbar: . . . . . . . . . 1,23 V/ 316 mV
(+4 dBu / −10 dBV)
Störabstand: . . . . . . . . . > 90 dB
Übersprechdämpfung: . > 100 dB
Klirrfaktor: . . . . . . . . . . 0,01 % typ . bei
1 kHz und +4 dBu
Ausgangspegel
Eingänge
Max . Eingangspegel, Impedanz, Anschluss
INPUT: . . . . . . . . . . . . . . 8,7 V, 50 kΩ

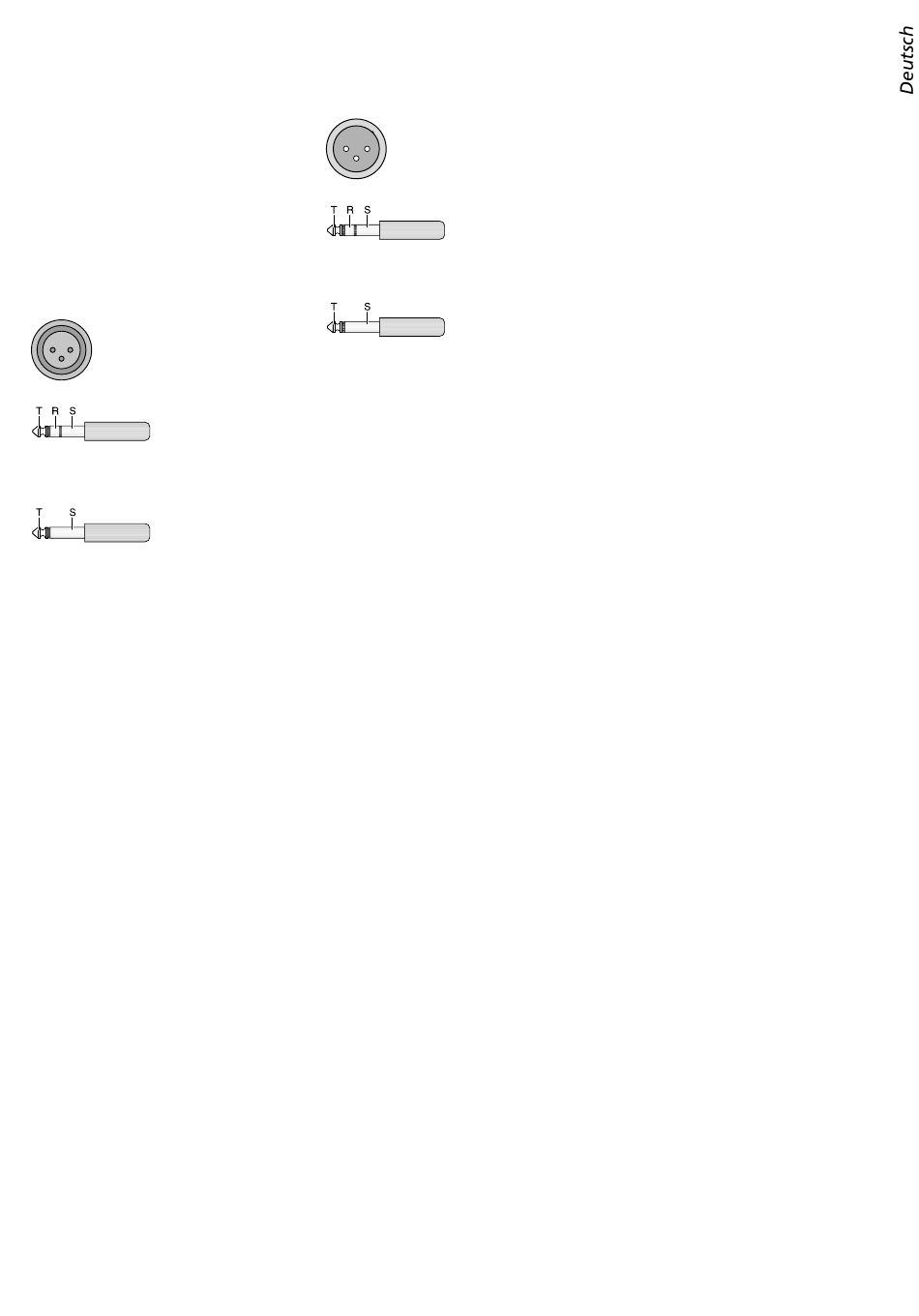

XLR-Anschluss
1 = Masse
2 1
3 2 = Signal +
3 = Signal −
6,3-mm-Klinkenanschluss (alternativ)
T = Signal +
R = Signal −
S = Masse
SIDECHAIN RETURN: . . . 12,3 V, > 10 kΩ
6,3-mm-Klinkenanschluss
T = Signal
S = Masse
Ausgänge
Max . Ausgangspegel, Impedanz, Anschluss
OUTPUT: . . . . . . . . . . . . 8,7 V, 60 Ω
XLR-Anschluss
1 = Masse
1 2
3 2 = Signal +
3 = Signal −
6,3-mm-Klinkenanschluss
T = Signal +
R = Signal −
S = Masse
SIDECHAIN SEND: . . . . . 8,7 V, 2 kΩ
6,3-mm-Klinkenanschluss
T = Signal
S = Masse
Diese Bedienungsanleitung ist urheberrechtlich für MONACOR
geschützt. Eine Reproduktion für eigene kommerzielle Zwecke – auch auszugsweise – ist untersagt.
Expansion: . . . . . . . . . . 1,2 : 1 bis 8 : 1
Kompression: . . . . . . . . 1 : 1 bis ∞ : 1
Ansprechzeit (ATTACK): 1 – 150 ms
AUTO: . . . . . . . . . . . 15 ms / 10 dB
5 ms / 20 dB
3 ms / 30 dB
Rückstellzeit (RELEASE): . 0,05 – 5 s
AUTO: . . . . . . . . . . . 125 dB / s
Verstärkung: . . . . . . . . . −20 dB bis +20 dB
Limiter
Ansprechzeit: . . . . . . < 5 ms
Rückstellzeit: . . . . . . typ . 20 dB / s
Stromversorgung: . . . . . 230 V/ 50 Hz
Leistungsaufnahme: . . . 20 VA
Einsatztemperatur: . . . . 0 – 40 °C
Abmessungen
(B × H × T): . . . . . . . . . . 482 × 44 × 220 mm,
1 HE (Höheneinheit)
Gewicht: . . . . . . . . . . . . 3 kg
Änderungen vorbehalten .
