Alternative 2 / 2
2.

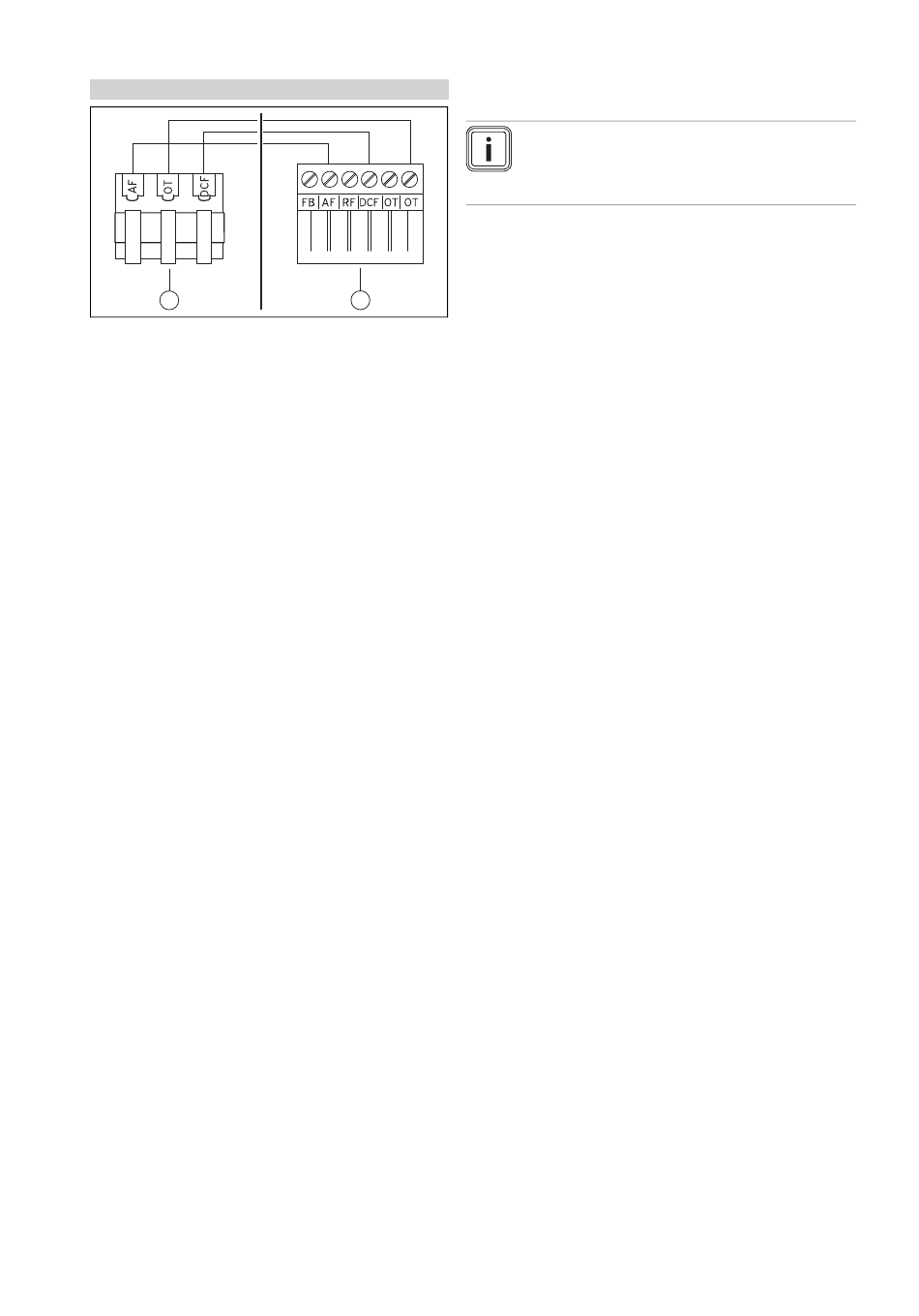

Conditions: Sonde extérieure VRC 9535
1
▶
Branchez le câble de raccordement au bornier de la
sonde extérieure (1).
3.
Branchez le câble de raccordement sur le connecteur
encartable à 6 pôles du générateur de chaleur (2).
4.
Faites cheminer le câble de raccordement avec le
connecteur encartable à 6 pôles jusqu'au boîtier
électrique du générateur de chaleur.
5.
Branchez le connecteur encartable à 6 pôles à l'empla-
cement X41 du circuit imprimé du boîtier électrique.
6
Mise en fonctionnement
Lorsque vous passez de l'installation électrique à la mise en
fonctionnement initiale du système, les installations assis-
tées des composants se lancent automatiquement. Paramé-
trez les valeurs requises au niveau des composants dans un
premier temps, puis au niveau du régulateur.
Vous pourrez spécifier toutes les autres valeurs dans le ni-
veau réservé à l'installateur (Accès technicien) et le niveau
de commande utilisateur.
Tous les réglages que vous avez effectués par l'intermé-
diaire de l'installation assistée peuvent être modifiés ulté-
rieurement en passant par le niveau utilisateur et le niveau
réservé à l'installateur Accès technicien.
Guide d'installation (→ page 22)
7
Remise à l'utilisateur
▶
Formez l'utilisateur à la manipulation et au fonctionne-
ment de son produit.
▶
Remettez-lui tous les documents et notices relatifs à l'ap-
pareil qui lui sont destinés et qui devront être conservés.
▶
Indiquez à l'utilisateur la référence d'article du produit.
▶
Parcourez la notice d'utilisation en compagnie de l'utilisa-
teur.
▶
Répondez à toutes ses questions.
▶
Insistez particulièrement sur les consignes de sécurité
que l'utilisateur doit impérativement respecter.
▶
Veillez à ce que l'utilisateur ait pris connaissance de
toutes les mesures liées à la fonction anti-légionelles afin
de satisfaire aux prescriptions en vigueur en matière de
prévention de la légionellose.
0020196677_01 multiMATIC Notice d'installation
8
Fonctions de commande et
d'affichage
Le régulateur offre un niveau utilisateur et un niveau réservé
à l'installateur spécialisé.
La notice d'emploi du régulateur aborde les possibilités de
réglage et de visualisation offertes à l'utilisateur, le concept
2
de commande et donne un exemple de manipulation.
Pour accéder aux possibilités de réglage et de visualisation
réservées à l'installateur spécialisé, rendez-vous dans Menu
→ Accès technicien.
Accès technicien (→ page 22)
L'indication de chemin d'accès au début de la description
d'une fonction signale comment accéder à cette fonction au
sein de la structure des menus. Les mentions entre crochets
indiquent le niveau où se trouve la fonction.
La description des fonctions inhérentes aux options ZONE1,
CIRCUIT 1, Générateur 1 et Ballon de stockage solaire 1
s'applique indifféremment à l'ensemble des zones ou circuits
chauffage, générateurs de chaleur et ballons solaires. Si une
fonction ne s'applique qu'à une zone, un circuit chauffage,
un générateur de chaleur ou un ballon solaire donné, cela
est précisé en regard de la fonction correspondante.
8.1
Informations d'entretien
8.1.1
Contact
Menu →Accès technicien → Informations d'entretien →
Contact
–
Vous avez la possibilité de spécifier vos coordonnées
(Entreprise et Téléphone) dans le régulateur.
–
Lorsque l'entretien est parvenu à échéance, l'utilisateur
peut consulter vos coordonnées à l'écran du régulateur.
8.1.2
Spécification de la date de visite
Menu → Accès technicien → Informations d'entretien →
Date de visite
–
Il est possible d'enregistrer une date (jour/mois/année)
dans le régulateur pour la prochaine échéance d'entre-
tien de l'installation.
Lorsque la date d'entretien est parvenue à échéance, la
mention Entretien apparaît dans l'affichage de base du ré-
gulateur.
Mise en fonctionnement 6
Remarque
Les fonctions décrites dans ce chapitre ne sont
pas toutes compatibles avec toutes les configura-
tions d'installation.
