MODE D'EMPLOI
1. Ouvrez la vanne de purge de la pompe (86), pour éliminer l'air à
l'intérieur de la pompe (Fig. 2).
2. Démarrer la pompe avec la vanne d'alimentation en air (pos. A),
augmenter progressivement la vitesse de la pompe avec le filtre
régulateur (pos. B).

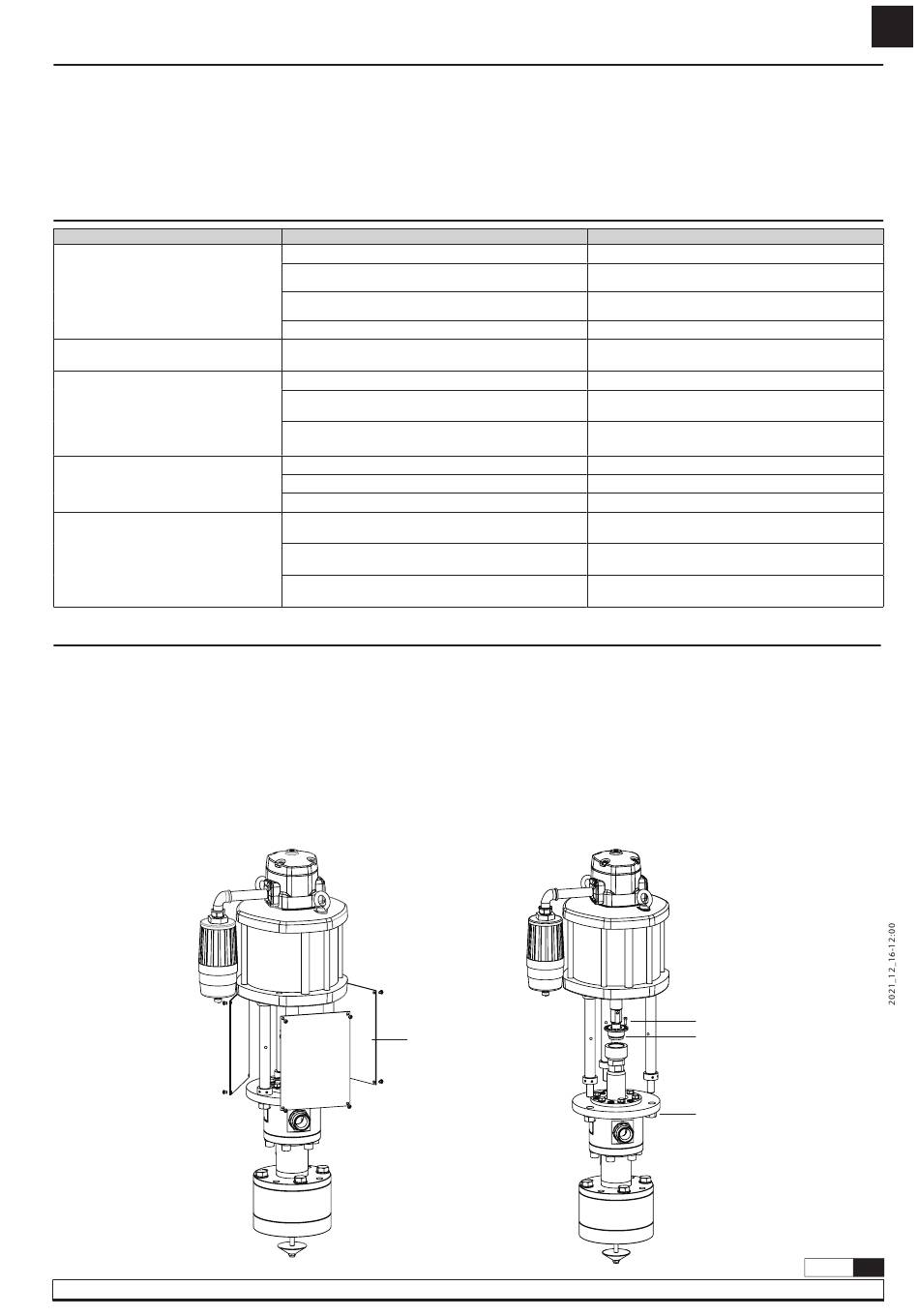

PROBLÈMES ET SOLUTIONS
SYMPTÔME
La pompe ne fonctionne pas ou ne
délivre pas d'encre.
La pompe commence à fonctionner
beaucoup plus rapidement.
La pompe continue de fonctionner
même si la sortie d'encre
est fermée.
Perte d'air due à une fuite d'air.
Diminution du débit délivré.
PROCÉDURES DE NETTOYAGE ET DE RÉPARATION
COMMENT SÉPARER LE MOTEUR D'AIR DE LA POMPE
Actionner la commande de la pompe avec la vanne à bille d'alimentation en air du moteur (pos. A).
1. Avec la vanne de purge (86) ouverte, amenez la pompe en position de mi-course. Fermez la valve de purge (86).
2. Déconnecter le moteur de la ligne d'alimentation en air (pos. D).
3. Retirez les écrans de protection (62).
4. Retirez la vis (63).
5. Dévissez l'écrou (64).
6. Retirez les écrous (78) et soulevez le moteur pour l'éloigner de la pompe.
SAMOA Industrial, S.A. · Pol. Ind. Porceyo, I-14 · Camino del Fontán, 831 · 33392 - Gijón - Spain · Tel.: +34 985 381 488 · www.samoaindustrial.com
CAUSES POSSIBLES
Pression d'alimentation en air inadéquate.
Certains éléments du circuit de sortie sont obstrués ou
fermés
Des poches d'air ont été créées autour de la zone
d'aspiration de la pompe.
Une cavité d'air s'est formée dans la pompe.
La pompe fonctionne à sec, le réservoir est vide.
Il y a une fuite d'encre quelque part dans le circuit.
La soupape de décharge (92) ne se ferme pas à
cause des impuretés.
La valve d'entrée (110) ne se ferme pas en raison
d'impuretés ou de détérioration.
Joint du piston pneumatique usé (40).
Joint de piston à air usé (8).
Joints de coulisseaux de marche arrière usés.
Valve inférieure avec des impuretés (110).
Piston avec des impuretés (98).
Le silencieux est obstrué par des impuretés ou
lubrifiant à air comprimé.
62
Fig. 3
3. Fermez la vanne de purge (86), dès qu'il n'y a plus d'air
emprisonné avec le fluide qui s'échappe par cette vanne.
4. La pompe est maintenant prête à fonctionner. La pompe commence
à pomper lorsqu'une vanne de sortie (pos. H), par exemple un
encrier, est ouverte.
SOLUTIONS
Augmenter la pression d'air d'alimentation.
Nettoyer ou ouvrir le circuit de sortie.
Purgez la plaque suiveuse.
Purgez la pompe (86).
Remplir le réservoir.
Vérifiez et serrez ou réparez.
Démonter et nettoyer (92).
Démonter et nettoyer. Remplacer en cas
de détérioration (110).
Remplacer le joint (40).
Remplacer le joint (8).
Replacez la glissière.
Démonter et nettoyer. Remplacer en cas
de détérioration (110).
Démonter et nettoyer. Remplacer en cas
de détérioration (98).
Nettoyez ou remplacez le silencieux (28).
63
64
78
Fig. 4
R. 12/21 854 815
FR
15
