PROCÉDURES DE NETTOYAGE ET DE RÉPARATION
NETTOYER OU REMPLACER LE PISTON
ATTENTION: Pour nettoyer ou remplacer la valve du piston (92), il est nécessaire de soulever la pompe.
1. Saisissez la partie inférieure de la tige du starter (115) et dévissez l'écrou (117). Retirez le starter (116).
2. Dévisser les vis (102) et séparer la pompe du corps d'entrée du fluide (105).
3. Retirez les vis (90) et retirez l'ensemble du cylindre (100).
4. Dévisser les vis de réglage (97) et retirer le piston (98).
5. Retirez la bague de guidage (99). Enlever la bague de retenue (94) et retirer la bague (95) et le collier (96). Remettre en place la bague de guidage
(99) et le collier (96). Après un nettoyage et une inspection approfondis des composants, il est recommandé de remplacer toute pièce endommagée
ou usée avant l'assemblage. En plus des pièces endommagées, les joints (71, 83) et la bague de compression (104) doivent être remplacés.
6. Montez la pompe en inversant les étapes ci-dessus. Appliquez du produit d'étanchéité Loctite 243 sur (90, 102).

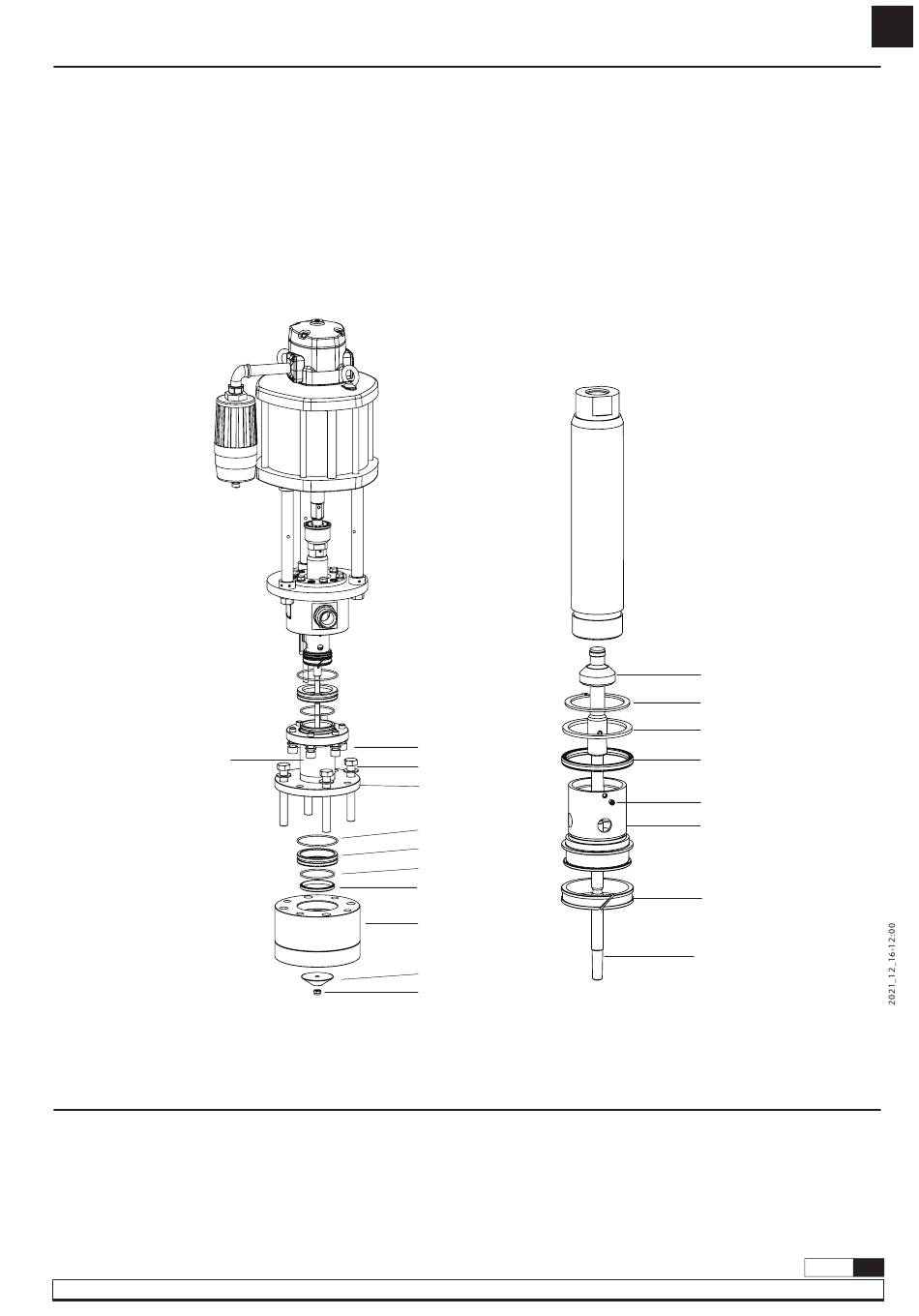

100
Fig. 11
LISTE DES PIÈCES DE RECHANGE / DONNÉES TECHNIQUES / DIMENSIONS
VOIR PAGES 28 et 30.
SAMOA Industrial, S.A. · Pol. Ind. Porceyo, I-14 · Camino del Fontán, 831 · 33392 - Gijón - Spain · Tel.: +34 985 381 488 · www.samoaindustrial.com
90
102
101
83
103
71
104
105
Fig. 12
116
117
92
94
95
96
97
98
99
115
19
R. 12/21 854 815
