  • Page 1 Manuel d’utilisation Français Explorer Mini...

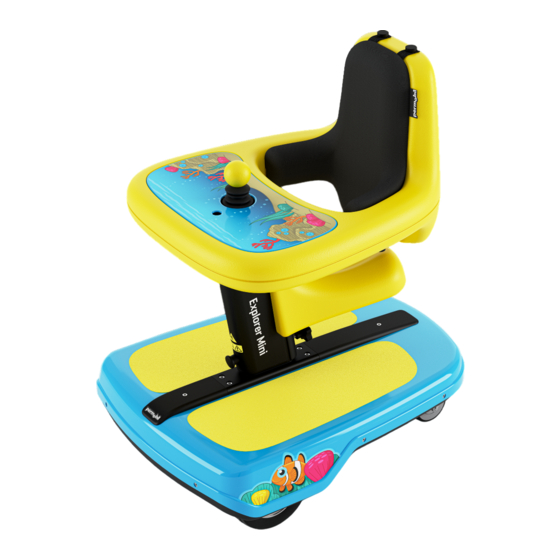

  • Page 3 Le voyage d'exploration du monde de votre enfant avec le Explorer Mini vient de commencer. Nous espérons qu'il ou elle s'amusera beaucoup avec le Explorer Mini. Ce fauteuil roulant électrique est conçu pour offrir un niveau optimal de confort et de sécurité tout en...
  • Page 4 Text Produit et publié par Permobil Édition: 3 Date: 2021-02-25 Nº de commande: 336194 fra-FR...

  • Page 5: Coordonnées De Permobil

    Tél. : +33 (0)1 60 78 94 84 Fax : +33 (0)1 69 13 09 78 E-mail : info@permobil.fr Siège social du groupe Permobil Permobil AB Per Uddéns väg 20 861 36 Timrå Suède Tél. : +46 (0)60 59 59 00...

  • Page 7: Table Des Matières

    Explorer Mini Table des matières Informations importantes.........................11 Garantie............................12 Approbation du produit ........................12 Assistance technique ...........................13 Signaler un incident ..........................13 Pièces de rechange et accessoires ......................14 Commande de documents ........................15 Mise au rebut et recyclage........................15 Consignes de sécurité ..........................17 Liste de contrôle de préparation ......................18 Description des mises en garde ......................19...
  • Page 8 Technique de conduite .........................86 Ajustement du réglage de la vitesse maximale..................88 Verrouillage et déverrouillage du Explorer Mini..................90 Restrictions de circulation ........................93 Erreur de manette lorsque l'Explorer Mini est en marche .................101 5.10 Erreur de manette et DEL clignotantes....................102 5.11 Défaut d'origine électrique .........................103 5.12...
  • Page 9 Explorer Mini Table des matières Index ...............................132...

  • Page 11: Informations Importantes

    Explorer Mini Informations importantes 1 Informations importantes Avant que votre enfant ne commence à utiliser le Explorer Mini, nous vous recommandons de lire le présent mode d’emploi et de bien en comprendre le contenu, en particulier les consignes de sécurité.

  • Page 12: Garantie

    Remplacement de pièces non approuvé Aucun remplacement de pièce n'est autorisé sans l'approbation préalable de Permobil. Le non-respect de cette consigne entraînera l'annulation de la garantie. Permobil n'accepte aucune responsabilité en cas de perte survenant consécutivement à l'ouverture, à l'ajustement ou à la modifica- tion sans autorisation d'un composant du système de commande.

  • Page 13: Assistance Technique

    3.6.1 Numéro de série sur le module de base , Page 57. Signaler un incident En cas d’incident, veuillez contacter votre représentant Permobil le plus proche. Il s'agit le plus souvent de la personne avec laquelle vous avez été en contact au moment de l'achat. Pour prendre contact avec votre représentant, utilisez le lien sur www.permobil.com.

  • Page 14: Pièces De Rechange Et Accessoires

    Explorer Mini Informations importantes permettant de nous fournir toutes les informations dont nous avons besoin pour enquêter sur cet incident. Fournissez autant d'informations que possible ; cela nous sera très utile. Nous vous serions reconnaissants de bien vouloir nous faire parvenir les rapports d’incidents afin de nous aider à...

  • Page 15: Commande De Documents

    Si vous souhaitez recevoir un autre exemplaire de ce guide, vous pouvez le commander auprès de Permobil. Demandez la référence indiquée sur la dernière page de couverture. Mise au rebut et recyclage Contactez Permobil pour en savoir plus sur les accords de mise au rebut en vigueur.
  • Page 16 Explorer Mini Informations importantes...

  • Page 17: Consignes De Sécurité

    être utilisé et manipulé avec un soin particulier. Lisez et suivez attentivement toutes les instructions et tous les avertissements du manuel fourni avec le Explorer Mini. Lisez très attentivement les instructions et avertissements de sécurité pour empêcher que votre enfant se blesse et réduire les risques d'endommagement de l'Explorer Mini.

  • Page 18: Liste De Contrôle De Préparation

    Explorer Mini Consignes de sécurité L'Explorer Mini doit seulement être utilisé lorsqu'un adulte est près et surveille l'enfant de manière continue. Assurez-vous de tester les boutons et leurs paramètres sur le boîtier de commande avant que l'enfant ne commence à utiliser l'Explorer Mini.

  • Page 19: Description Des Mises En Garde

    • Vérifiez qu'aucune pièce ne s'est détachée sur l'Explorer Mini et qu'il n'y a pas de petites pièces libres. Si vous trouvez des petites pièces détachées, contactez dès que possible votre revendeur.
  • Page 20 Explorer Mini Consignes de sécurité ATTENTION! Avertissement Indique une situation dangereuse qui, si elle n'est pas évitée, peut entraîner des blessures graves, voire mortelles ainsi que des dommages matériels sur le produit ou tout autre bien. PRUDENCE! Attention Indique une situation dangereuse qui, si elle n'est pas évitée, peut entraîner des blessures légères ou modérées ainsi que des dommages matériels sur...
  • Page 21 Explorer Mini Consignes de sécurité Fournit des informations sur les conditions ou circonstances dans lesquelles les informations communiquées s’appliquent.

  • Page 22: Avertissements Et Précautions

    à la stabilité de l'Explorer Mini. Ne vous servez pas du fauteuil roulant pour tirer un objet quel qu'il soit et ne suspendez jamais d'objets sur l'Explorer Mini. Ce faisant, vous pourriez blesser quelqu'un et causer des domma- PRUDENCE! ges matériels, notamment au fauteuil roulant.

  • Page 23: Autonomie De Conduite Différente

    Caractéristiques techniques de ce manuel. L'Explorer Mini doit être utilisé uniquement par l'enfant pour qui il a été prescrit. L'enfant ne doit pas essayer de transporter des passagers. S'il ou elle le fait, l'Explorer Mini peut basculer et causer des blessures.
  • Page 24 N'utilisez pas l'Explorer Mini comme Empêcher tout mouvement accidentel siège dans un véhicule motorisé Assurez-vous que l'Explorer Mini est éteint avant d'y placer ou L'enfant ne doit pas s'asseoir dans l'Explorer Mini lorsque d'en sortir l'enfant. l'Explorer Mini est transporté dans un véhicule. L'Explorer Mini n'est pas conçu pour transporter quiconque à...
  • Page 25 De telles modifications peuvent également Soyez prudent lors de l'utilisation de l'Explorer Mini dans des annuler la garantie du produit. environnements avec des concentrations d'oxygène supérieu- res à...

  • Page 26: Accessoires Après-Vente Non Approuvés

    Explorer Mini Consignes de sécurité PRUDENCE! ATTENTION! Accessoires après-vente non Utilisez exclusivement le chargeur de approuvés batterie fourni Si vous utilisez d'autres chargeurs, cela peut causer des N'utilisez pas de pièces ou d'accessoires non autorisés par problèmes de chargement au fauteuil roulant, la durée de vie Permobil.

  • Page 27: Dommages Et/Ou Dysfonctionnements

    ATTENTION! Dommages et/ou dysfonctionnements Si vous estimez que l'Explorer Mini ne se comporte pas de façon normale ou si vous soupçonnez un dysfonctionnement, mettez le fauteuil roulant hors tension et contactez votre centre d'assistance technique ou Permobil pour plus d'informations.

  • Page 28: Exigences Électromagnétiques

    Les valeurs limites de compatibilité électromagnétique (CEM) grave relatives aux fauteuils roulants électriques sont définies dans la Cessez d'utiliser l'Explorer Mini s'il a été jeté au sol, écrasé, norme internationale relative aux fauteuils roulants électriques, exposé au feu, submergé dans l'eau, impliqué dans un ISO 7176–21.

  • Page 29: Présentation De Votre Fauteuil Roulant

    Explorer Mini Présentation de votre fauteuil roulant 3 Présentation de votre fauteuil roulant Présentation générale........................31 Caractéristiques techniques ......................32 3.2.1 Dimensions et poids ..........................33 3.2.2 Roues..............................35 3.2.3 Performance ............................36 3.2.4 Batteries ............................38 3.2.5 Disjoncteurs ............................39 Conception et fonctionnement .....................40 3.3.1 Assise ...............................41 3.3.2...
  • Page 30 Explorer Mini Présentation de votre fauteuil roulant Étiquettes ............................56 3.6.1 Numéro de série sur le module de base....................57 3.6.2 Lisez les instructions..........................58 3.6.3 Risque de pincement ...........................58 3.6.4 Restrictions de circulation ........................59 3.6.5 Disjoncteur principal et bouton Démarrer ....................59 3.6.6...

  • Page 31: Présentation Générale

    E. Roue pivotante F. Roue motrice G. Manette H. Bouton marche/arrêt I. Tablette (partie de l'ensemble tablette- dossier) J. Colonne K. Module de base L. Numéro de série Illustration 1. Explorer Mini présentation générale. M. Bouton Démarrer N. Disjoncteur principal...

  • Page 32: Caractéristiques Techniques

    Explorer Mini Présentation de votre fauteuil roulant Caractéristiques techniques Nom du produit (P) : Explorer Mini Catégorie de fauteuil roulant (W) : Hauteur (A) Minimum : 725 mm (28″) Maximum : 920 mm (36″) Largeur (B) 490 mm (19″) Longueur (C)

  • Page 33: Dimensions Et Poids

    Explorer Mini Présentation de votre fauteuil roulant 3.2.1 Dimensions et poids Hauteur Minimum : 725 mm (28″) Maximum : 920 mm (36″) 9 positions à 25 mm (1″) chacune. Hauteur générale en position debout 920 mm (36″) La mesure s'effectue depuis la surface de test jusqu'à la partie la plus haute du fauteuil roulant (le dossier) lorsque l'ensemble tablette-dossier est réglé...
  • Page 34 Explorer Mini Présentation de votre fauteuil roulant Distance de la tablette au module de base (repose-pieds) Minimum : 360 mm (14,2″) Maximum : 560 mm (22″) 9 positions à 25 mm (1″) chacune. Distance de la tablette au dossier 155 mm (6,1″) Distance entre les accoudoirs 250 mm (9,8″)

  • Page 35: Roues

    Explorer Mini Présentation de votre fauteuil roulant 3.2.2 Roues Types de pneus Pleins Dimensions des roues motrices Largeur (A) : 50 mm (2″) Diamètre extérieur (B) : 150 mm (6″) Dimensions des roues Largeur (A) : 30 mm (1″) pivotantes Diamètre extérieur (B) :...

  • Page 36: Performance

    Accélération en position debout 0,62 m/s (2 ft/s²) Distance de freinage minimale à 0,3 m (1 ft.) vitesse maximale L'Explorer Mini s'arrête immédiatement. Retard en position debout 0,78 m/s² (2,5 ft/s²) Performance de freinage en position Freins de stationnement faisant face à...
  • Page 37 Explorer Mini Présentation de votre fauteuil roulant Stabilité statique latérale 15,2° 15,2° Stabilité statique en montée Stabilité statique en position debout Plus stable ≥18° (18° est le maximum du plan de test incliné.) Moins stable 10° Stabilité dynamique, traversant la 25 mm (1″)

  • Page 38: Batteries

    Les hanches ou le torse supérieur réussissent les tests de résistance statique. la fatigue en position debout Le Explorer Mini n'incorpore pas un mécanisme de levage et d'abaissement. Le Explorer Mini a enduré 20 000 cycles dans le test de fatigue modifié à tambours multiples. 3.2.4...

  • Page 39: Disjoncteurs

    Explorer Mini Présentation de votre fauteuil roulant 3.2.5 Disjoncteurs Disjoncteur principal Arrêt de l'économiseur de batterie 90 min...

  • Page 40: Conception Et Fonctionnement

    Présentation de votre fauteuil roulant Conception et fonctionnement Le Explorer Mini est un fauteuil roulant alimenté par batteries conçu pour être utilisé comme plateforme de mobilité pour les enfants souffrant de déficiences motrices. Il est conçu pour une utilisation à...

  • Page 41: Assise

    Explorer Mini Présentation de votre fauteuil roulant 3.3.1 Assise La hauteur de siège a 4 réglages différents. Si nécessaire, le siège peut être enlevé. Pour les instructions sur les réglages du siège, consultez 4 Réglages . Illustration 2. Plage de réglage pour la hauteur de l'assise.

  • Page 42: Plateau Supérieur

    Explorer Mini Présentation de votre fauteuil roulant 3.3.2.1 Plateau supérieur Le haut du plateau couvre la tablette et est fixé avec des aimants. Vous pouvez le déplacer pour accéder aux fonctions du boîtier de commande et pour nettoyer les zones se salissant rapidement.

  • Page 43: Module De Base

    Explorer Mini Présentation de votre fauteuil roulant 3.3.2.2 Coussin Le coussin est fixé au dossier du début et est conçu pour fournir du soutien aux petits enfants. Il peut être enlevé et fixé au besoin. Pour les instructions sur le retrait du coussin, consultez 4 Réglages .

  • Page 44: Disjoncteur Principal

    électrique a lieu. Cela signifie que le système de commande est protégé d'une surchauffe, par ex., si l'enfant continue de conduire l'Explorer Mini alors que le fauteuil roulant est coincé. Pour les instructions sur la façon d'allumer et d'éteindre l'alimentation principale, consultez 5 Manœuvrer et conduire .

  • Page 45: Recherche De La Cause Du Déclenchement Du Disjoncteur

    Explorer Mini Présentation de votre fauteuil roulant PRUDENCE! Recherche de la cause du déclenchement du disjoncteur Le déclenchement d'un disjoncteur peut indiquer un défaut électrique. La cause de ce déclenchement doit être recherchée et déterminée avant de réarmer le disjoncteur. Si votre disjoncteur principal se déclenche très souvent, contactez votre technicien de service ou votre revendeur.

  • Page 46: Ne Remplacez Pas Les Batteries

    Explorer Mini Présentation de votre fauteuil roulant ATTENTION! Ne remplacez pas les batteries Les batteries doivent seulement être entretenues et remplacées par un technicien de service approuvé. 3.3.3.4 Roues Les roues pivotantes et les roues motrices ont des pneus solides et ne...

  • Page 47: Boîtier De Commande

    Explorer Mini Présentation de votre fauteuil roulant Boîtier de commande A. Indicateur de batterie B. Indicateur de vitesse maximale C. Bouton marche/arrêt D. Réduire la vitesse E. Prise de chargeur F. Bouton Avertisseur sonore G. Augmenter la vitesse H. Manette...
  • Page 48 Explorer Mini Présentation de votre fauteuil roulant Le boîtier de commande a des fonctions pour la conduite et la charge des batteries. Il a une manette, des boutons de fonction, des indicateurs pour la vitesse, un chargeur de batterie et une prise pour chargeur.

  • Page 49: Prise De Chargeur

    3.4.1 Prise de chargeur Utilisez seulement la prise de charge pour charger les batteries de l'Explorer Mini. Lorsque l'Explorer Mini est en charge, il est automatiquement verrouillé et ne peut pas être conduit. PRUDENCE! Utilisez exclusivement le chargeur de batterie fourni Utilisez exclusivement le chargeur fourni.

  • Page 50: Bouton Marche/Arrêt

    Illustration 13. Bouton marche/arrêt. l'Explorer Mini et utiliser toutes les fonctions du boîtier de commande. Lorsque le boîtier de commande est désactivé, le Explorer Mini ne peut pas être conduit et les fonctions du boîtier de commande ne peuvent pas être utilisées.

  • Page 51: Indicateur De Vitesse Maximale

    Explorer Mini Présentation de votre fauteuil roulant 3.4.4 Indicateur de vitesse maximale L'indicateur de vitesse maximale a cinq réglages. Les DEL de l'indicateur de vitesse montre le réglage actuel de la vitesse maximale : • Lorsque la cinquième DEL (A) est allumée, le réglage maximal est activé.

  • Page 52: Indicateur De Batterie

    (A) clignote et un bip se fait entendre. Cela signifie que vous devez charger immédiatement les batteries pour empêcher que l'Explorer Mini arrête de fonctionner. • Si toutes les DEL (A, B et C) clignotent, il y a un problème avec les composants électroniques.

  • Page 53: Manette

    Présentation de votre fauteuil roulant 3.4.7 Manette La manette est utilisée pour contrôler l'Explorer Mini. La position neutre est au centre. Mettez toujours la manette en position neutre avant de mettre en marche ou d'éteindre le fauteuil roulant de votre enfant.

  • Page 54: Accessoires

    Explorer Mini Présentation de votre fauteuil roulant Accessoires Utilisez seulement les accessoires conçus pour l'Explorer Mini. Vous pouvez les commander auprès de votre revendeur Permobil. Les accessoires des produits Permobil font l'objet d'un développement continu. Contactez votre revendeur Permobil pour plus d'informations sur les accessoires offerts pour le Explorer Mini.

  • Page 55: Kit D'autocollants

    Présentation de votre fauteuil roulant 3.5.1 Kit d'autocollants Un kit décoratif avec des images autocollantes est fourni avec l'Explorer Mini. Vous et votre enfant pouvez utiliser ces images pour décorer l'Explorer Mini. Illustration 19. Exemples de positions pour les images.

  • Page 56: Étiquettes

    ATTENTION! Risque d'accident – Toute étiquette manquante doit être remplacée Ne retirez jamais une étiquette placée sur le fauteuil roulant. Si une étiquette devient difficilement lisible ou se détache, commandez une étiquette de rechange auprès de Permobil.

  • Page 57: Numéro De Série Sur Le Module De Base

    Explorer Mini Présentation de votre fauteuil roulant 3.6.1 Numéro de série sur le module de base L'étiquette du numéro de série est apposée entre les roues pivotantes sur le module de base. Information sur l'étiquette du numéro de série : A.

  • Page 58: Lisez Les Instructions

    Explorer Mini Présentation de votre fauteuil roulant 3.6.2 Lisez les instructions Cette étiquette indique que des instructions existent, et qu'elles doivent être lues et comprises avant toute utilisation ou tout ajustement. Illustration 22. Lisez les instructions. 3.6.3 Risque de pincement Cette étiquette indique un risque de pincement lors du réglage de la...

  • Page 59: Restrictions De Circulation

    Présentation de votre fauteuil roulant 3.6.4 Restrictions de circulation Cette étiquette indique les restrictions de conduite. A. Explorer Mini ne doit pas être utilisé comme siège dans un véhicule motorisé. B. La pente maximale pour grimper une colline en toute sécurité est de 3°.

  • Page 60: Schéma De Câblage

    Explorer Mini Présentation de votre fauteuil roulant 3.6.6 Schéma de câblage L'étiquette montre le schéma de câblage des batteries et des fusibles. Cela inclut les polarités de la batterie, le fusible principal et la position de l'activateur. Illustration 26. Étiquette montrant le schéma de câblage...

  • Page 61: Réglages

    Explorer Mini Réglages 4 Réglages Assise ............................63 4.1.1 Réglage de la hauteur de l'assise......................63 4.1.2 Dépose de l'assise..........................65 4.1.3 Pose de l'assise...........................68 Ensemble tablette-dossier......................71 4.2.1 Réglage de la hauteur de l'ensemble tablette-dossier ................72 Plateau supérieur ..........................73 4.3.1 Déposer le haut du plateau........................73 4.3.2...
  • Page 62 Explorer Mini Réglages Tous les réglages sur l'Explorer Mini doivent être effectués par un adulte. Effectuez seulement les réglages décrits dans ce manuel de l'utilisateur. La maintenance et les réparations ultérieures doivent être réalisées par des techniciens de service qualifiés. Lisez attentivement toutes les instructions avant tout réglage et toute maintenance.

  • Page 63: Assise

    Explorer Mini Réglages Assise 4.1.1 Réglage de la hauteur de l'assise La hauteur de l'assise dépend de la hauteur de l'ensemble tablette- dossier. Lorsque le réglage de la hauteur de l'ensemble tablette- dossier est modifié, la distance entre le siège et le module de base change aussi.
  • Page 64 3. Relâchez le bouton poussoir (A). Un clic indique que le bouton poussoir est verrouillé. ATTENTION! Risque de blessures Illustration 27. Régler la hauteur de l'assise. Assurez-vous que le siège et l'ensemble tablette-dossier sont verrouillés en position avant que l'enfant ne s'assoie dans l'Explorer Mini.

  • Page 65: Dépose De L'assise

    Explorer Mini Réglages 4.1.2 Dépose de l'assise Un adulte ou un professionnel de la santé doit décider si le retrait de l'assise convient à l'enfant, en tenant compte de son âge et de ses capacités. Le centre de gravité est touché lorsque le siège est enlevé.
  • Page 66 Explorer Mini Réglages 2. Retirez le bouton de serrage (A) de la colonne. 3. Tirez le bouton poussoir (B). Illustration 28. Préparez la dépose de l'assise. 4. Poussez le siège et sortez-le en le glissant de la colonne. Illustration 29. Retirez le siège de la colonne.
  • Page 67 Explorer Mini Réglages 5. Remettez le bouton de serrage et serrez-le à la main. Illustration 30. Remettez le bouton de serrage.

  • Page 68: Pose De L'assise

    Explorer Mini Réglages 4.1.3 Pose de l'assise Le centre de gravité est affecté lorsque le siège est installé. L'ensemble tablette-dossier doit être dans sa position la plus élevée avant de pouvoir installer le siège. Sinon, il n'y aura pas assez d'espace pour installer le siège.
  • Page 69 Explorer Mini Réglages 3. Tirez le bouton poussoir (A). Illustration 32. Tirez le bouton poussoir (A) du siège. 4. Poussez le siège dans la rainure de la colonne. 5. Haussez ou abaissez le siège avec précaution jusqu'à une position de réglage.
  • Page 70 Explorer Mini Réglages 6. Relâchez le bouton poussoir (A). Un clic indique que le bouton poussoir est verrouillé. 7. Remettez le bouton de serrage (B) et serrez-le à la main. Illustration 34. Relâchez le bouton poussoir (A) et remettez le bouton de serrage (B).

  • Page 71: Ensemble Tablette-Dossier

    Explorer Mini Réglages Ensemble tablette-dossier Lorsque le réglage de la hauteur de l'ensemble tablette-dossier est modifié, la distance entre le siège et le module de base change aussi. Le centre de gravité change lorsque vous modifiez la position de l'ensemble tablette- dossier. Lorsque vous rehaussez l'ensemble tablette-dossier, vous diminuez la stabilité...

  • Page 72: Réglage De La Hauteur De L'ensemble Tablette-Dossier

    Explorer Mini Réglages 4.2.1 Réglage de la hauteur de l'ensemble tablette-dossier 1. Desserrez le bouton de serrage (A). 2. Tenez la tablette dans sa position (B) pour l'empêcher de glisser vers le module de base. 3. Lorsque vous tenez la tablette dans sa position actuelle, tirez le bouton poussoir (C).

  • Page 73: Plateau Supérieur

    Ne conduisez pas le fauteuil roulant lorsque vous retirez le haut du plateau Ne laissez aucun enfant conduire l'Explorer Mini lorsque le haut du plateau est enlevé. L'enfant peut appuyer sur les boutons de vitesse maximale et augmenter par erreur la vitesse du fauteuil roulant.

  • Page 74: Fixer Le Haut Du Plateau

    Explorer Mini Réglages 4.3.2 Fixer le haut du plateau Tenez le haut du plateau avec ses insertions métalliques faisant face vers le bas. Mettez le haut du plateau sur la tablette. Illustration 37. Mettez en place le haut du plateau.

  • Page 75: Coussin

    Explorer Mini Réglages Coussin 4.4.1 Enlever le coussin Le fauteuil roulant a un coussin amovible. Quatre vis, fixées au coussin, maintiennent le coussin en place. 1. Retirez les quatre vis des points de fixation du dossier. 2. Retirez le coussin du dossier.

  • Page 76: Fixer Le Coussin

    Explorer Mini Réglages 4.4.2 Fixer le coussin 1. Mettez le coussin en place sur le dossier. 2. Mettez les quatre vis sur les points de fixation du dossier et serrez-les à la main. Illustration 39. Fixez le coussin avec les vis aux points...

  • Page 77: Manœuvrer Et Conduire

    Positions de conduite ........................81 5.1.1 Position assise ............................81 5.1.2 Position debout...........................82 Mettre en marche le Explorer Mini ....................83 Éteindre le Explorer Mini......................84 Fonction économiseur de batterie....................85 Technique de conduite .........................86 Ajustement du réglage de la vitesse maximale................88 Verrouillage et déverrouillage du Explorer Mini ................90 5.7.1...
  • Page 78 Explorer Mini Manœuvrer et conduire Erreur de manette lorsque l'Explorer Mini est en marche ............101 5.10 Erreur de manette et DEL clignotantes ..................102 5.11 Défaut d'origine électrique......................103 5.12 Batteries............................104 5.12.1 Chargement des batteries........................108 5.13 Transport du fauteuil roulant......................111 5.13.1 Préparation avant le transport aérien ....................114...
  • Page 79 Ne laissez pas un enfant utiliser l'Explorer Mini seul L'Explorer Mini doit seulement être utilisé en présence d'un adulte qui surveille constamment l'enfant. ATTENTION! Empêcher tout mouvement accidentel Assurez-vous que l'Explorer Mini est éteint avant d'y placer ou d'en sortir l'enfant.
  • Page 80 ATTENTION! Les passagers ne sont pas permis L'Explorer Mini doit être utilisé uniquement par l'enfant pour qui il a été prescrit. L'enfant ne doit pas essayer de transporter des passagers. S'il ou elle le fait, l'Explorer Mini peut basculer et causer des blessures.

  • Page 81: Positions De Conduite

    Explorer Mini Manœuvrer et conduire Positions de conduite L'Explorer Mini peut être utilisé en position assise ou debout. 5.1.1 Position assise Lorsque l'Explorer Mini est utilisé en position assise, l'enfant s'assoit avec une jambe de chaque côté de la colonne. Les pieds doivent toucher la surface de friction du module de base.

  • Page 82: Position Debout

    Les bras doivent être positionnés sur la tablette afin que l'enfant puisse atteindre facilement la manette. Le cas échéant, le siège peut être enlevé avant que le Explorer Mini ne soit utilisé en position debout. Un adulte ou un professionnel de la santé...

  • Page 83: Mettre En Marche Le Explorer Mini

    Explorer Mini Manœuvrer et conduire Mettre en marche le Explorer Mini Vous devez enclencher le disjoncteur principal et appuyer sur le bouton Démarrer avant d'activer le boîtier de commande. Il n'y a aucune rétroaction confirmant que vous avez appuyé sur le bouton Démarrer.

  • Page 84: Éteindre Le Explorer Mini

    Explorer Mini Manœuvrer et conduire Éteindre le Explorer Mini Si vous n'êtes pas certain si l'Explorer Mini est allumé ou éteint, enlevez le haut du plateau pour vérifier si les DEL du boîtier de commande sont allumées ou non. 1. Appuyez sur le bouton marche/arrêt (A) pour mettre l'appareil hors tension.

  • Page 85: Fonction Économiseur De Batterie

    Fonction économiseur de batterie La fonction économiseur de batterie démarre automatiquement lorsque l'Explorer Mini n'est pas utilisé pendant 90 minutes. Lorsque cela se produit, vous devez appuyer sur le bouton Démarrer pendant au moins une seconde avant de réactiver le boîtier de commande.

  • Page 86: Technique De Conduite

    PRUDENCE! Effectuez un test des fonctions et des réglages Testez les fonctions applicables et les réglages adaptés avant que l'enfant n'utilise l'Explorer Mini pour la première fois et pour empêcher toute opération accidentelle. ATTENTION! Obstacles au niveau de la tête Assurez-vous qu'il n'y a aucun obstacle au niveau de la tête de l'enfant lors...

  • Page 87: N'utilisez Pas La Manette Comme Un Support

    4. Enseignez à votre enfant que le fauteuil roulant freine ou s'arrête lorsque la manette est relâchée. La manette se déplacera en position neutre. Notez que l'arrière du Explorer Mini dérive lorsque le fauteuil roulant tourne. Illustration 47. Le fauteuil tourne vers la direction indiquée par la manette.

  • Page 88: Ajustement Du Réglage De La Vitesse Maximale

    Démarrez toujours avec le réglage de vitesse maximale le plus bas. N'augmentez pas la vitesse maximale jusqu'à ce que l'enfant soit habitué à utiliser l'Explorer Mini. PRUDENCE! Conduire dans des espaces étroits N'utilisez pas le réglage de vitesse maximale le plus élevé...
  • Page 89 Explorer Mini Manœuvrer et conduire 1. Assurez-vous que l'Explorer Mini est en marche. 2. Enlevez le haut du plateau pour accéder aux boutons de la vitesse maximale. Illustration 48. Boutons de vitesse maximale. 3. Utilisez les boutons de vitesse maximale pour augmenter ou réduire la vitesse maximale :...

  • Page 90: Verrouillage Et Déverrouillage Du Explorer Mini

    Verrouillage et déverrouillage du Explorer Mini L'Explorer Mini peut être verrouillé pour empêcher d'autres utilisateurs de le conduire. Lorsque l'Explorer Mini est verrouillé, il ne peut pas être conduit avant d'être déverrouillé à nouveau. Un adulte doit verrouiller ou déverrouiller le fauteuil roulant.

  • Page 91: Déverrouillage

    3. Poussez la manette vers l'avant jusqu'à entendre un bip. 4. Tirez la manette vers l'arrière jusqu'à entendre un bip. 5. Relâchez la manette. Un bip se fait entendre et l'Explorer Mini est verrouillé pour la conduite. Illustration 51. Procédure de verrouillage.
  • Page 92 4. Poussez la manette vers l'avant jusqu'à entendre un bip. 5. Tirez la manette vers l'arrière jusqu'à entendre un bip. 6. Relâchez la manette. Un bip se fait entendre et l'Explorer Mini est déverrouillé et peut être conduit. Illustration 52. Procédure de déverrouillage.

  • Page 93: Restrictions De Circulation

    ATTENTION! N'utilisez pas l'Explorer Mini dans des conditions d'humidité ou de pluie L'Explorer Mini ne doit pas être exposé à des conditions d'humidité ou à la pluie. Cela pourrait blesser l'enfant ou endommager le Explorer Mini. ATTENTION! Environnement dangereux N'utilisez pas l'Explorer Mini dans des environnements qui peuvent causer un risque de blessures, par ex., à...

  • Page 94: Risque De Renversement

    Explorer Mini Manœuvrer et conduire ATTENTION! Risque de renversement Le module de base ne doit pas frapper le sol lors de la conduite sur des obstacles, sur des surfaces inégales ou sur des pentes. Assurez-vous qu'il y a assez d'espace entre le module de base et le sol pour empêcher tout risque de renversement.
  • Page 95 à l'humidité, ne le faites pas fonctionner avant qu'il ne soit totalement sec. PRUDENCE! N'utilisez pas l'Explorer Mini sur un sol sale Des débris ou de la saleté peuvent entrer dans l'axe de la roue ou dans les roulements si le sol est sale. Les performances de conduite peuvent...

  • Page 96: Franchissement D'obstacles

    L'Explorer Mini peut franchir des obstacles d'une hauteur maximale de 12,5 mm (0,5″). ATTENTION! Conduite – Obstacles élevés Des obstacles plus élevés que 12,5 mm (0,5″) ne doivent pas être franchis. Il existe un risque que le Explorer Mini puisse basculer. Illustration 53. Franchissement d'obstacles.

  • Page 97: Conduite En Dévers

    Explorer Mini Manœuvrer et conduire 5.8.3 Conduite en dévers Assurez-vous que la vitesse maximale est réglée sur une vitesse que votre enfant peut gérer et que la pente n'est pas supérieure à 6°, ce qui correspond à une pente légère, par exemple une rampe de seuil.

  • Page 98: Conduite En Descente

    Explorer Mini Manœuvrer et conduire 5.8.4 Conduite en descente La distance de freinage augmente lorsque votre enfant conduit en descente. Assurez-vous que la vitesse maximale est réglée sur une vitesse que votre enfant peut gérer et que la pente descendante n'est pas supérieure à...

  • Page 99: Conduite En Montée

    Explorer Mini Manœuvrer et conduire 5.8.5 Conduite en montée Assurez-vous que la vitesse maximale est réglée sur une vitesse que votre enfant peut gérer et que l'inclinaison de la montée n'est pas supérieure à 6°, ce qui correspond par exemple à une rampe de seuil.

  • Page 100: Conduire Statiquement Contre Des Obstacles

    5.8.6 Conduire statiquement contre des obstacles Si le Explorer Mini conduit de façon statique contre un obstacle, les roues motrices ne peuvent pas tourner. Le fauteuil roulant s'éteindra automatiquement pour le protéger de toute surchauffe. Déplacez l'Explorer Mini pour l'éloigner de l'obstacle avant de remettre en marche le fauteuil roulant.

  • Page 101: Erreur De Manette Lorsque L'explorer Mini Est En Marche

    Mini. Pour empêcher les erreurs de manette lorsque l'Explorer Mini est mis en marche, assurez-vous que la manette est en position neutre. Appuyez sur le bouton marche/arrêt et patientez pendant quelques secondes jusqu'à...

  • Page 102: Erreur De Manette Et Del Clignotantes

    Si une panne électrique a lieu dans le boîtier de commande, les DEL de l'indicateur de batterie clignoteront rapidement et la manette ne fonctionnera pas bien. L'Explorer Mini doit être éteint, puis remis en marche. Illustration 59. Les DEL de l'indicateur de batterie.

  • Page 103: Défaut D'origine Électrique

    électrique. Si cela se produit, vous pouvez essayer de remettre en marche l'Explorer Mini. Si l'Explorer Mini est en surcharge à cause d'une consommation électrique élevée, le disjoncteur principal peut se déclencher et un défaut électrique majeur peut en être la cause. Recherchez soigneusement la cause avant de redémarrer l'Explorer Mini.

  • Page 104: Batteries

    5.12 Batteries La fréquence de charge des batteries dépend de plusieurs facteurs, par ex., la façon dont vous utilisez l'Explorer Mini, la température ambiante et l'ancienneté des batteries utilisées. Toutes les batteries perdent une partie de leur capacité avec l'âge.
  • Page 105 Explorer Mini Manœuvrer et conduire ATTENTION! Utilisez exclusivement le chargeur de batterie fourni Si vous utilisez d'autres chargeurs, cela peut causer des problèmes de chargement au fauteuil roulant, la durée de vie de la batterie peut être raccourcie, et les batteries, les composants électroniques du fauteuil roulant ou le chargeur peuvent être endommagés.
  • Page 106 Le chargeur peut devenir chaud. • Si le connecteur de chargement relié au chargeur de batterie ou la prise sur l'Explorer Mini sont endommagés ou deviennent trop chauds pendant le chargement, ils doivent être remplacés. Contactez votre revendeur pour le remplacement des pièces.

  • Page 107: N'utilisez Pas Une Rallonge

    PRUDENCE! N'utilisez pas une rallonge N'utilisez pas une rallonge avec le câble de chargeur fourni. Assurez-vous que le Explorer Mini est assez près d'une prise murale avant de brancher le câble.

  • Page 108: Chargement Des Batteries

    3.4.6 Indicateur de batterie . Illustration 60. Positionnement de la prise de charge. Si une erreur a lieu lorsque vous chargez l'Explorer Mini, utilisez le guide de dépannage pour des solutions possibles. Voir 7.1 Guide de dépannage .

  • Page 109: Empêcher La Pénétration Des Rayons Solaires

    Explorer Mini Manœuvrer et conduire PRUDENCE! Empêcher la pénétration des rayons solaires Assurez-vous que l'Explorer Mini et le chargeur ne sont pas exposés aux rayons directs du soleil pendant la charge de la batterie. PRUDENCE! Verrouillé automatiquement pour la conduite L'Explorer Mini est verrouillé...
  • Page 110 3. Connectez le contact du chargeur à la prise murale. 4. Rechargez les batteries. 5. Débranchez le contact du chargeur de la prise murale. 6. Débranchez le connecteur de chargement de la prise de chargement de l'Explorer Mini.

  • Page 111: Transport Du Fauteuil Roulant

    N'utilisez pas l'Explorer Mini comme siège dans un véhicule motorisé L'enfant ne doit pas s'asseoir dans l'Explorer Mini lorsque l'Explorer Mini est transporté dans un véhicule. L'Explorer Mini n'est pas conçu pour transporter quiconque à l'intérieur d'un véhicule motorisé. Il existe un risque Illustration 62.
  • Page 112 Illustration 64. Soulevez l'Explorer Mini par les poignées. 3. Placez le Explorer Mini en position debout au centre et à l'avant du compartiment pour bagages. 4. Fixez les courroies aux points d'attache. Illustration 65. Fixez les courroies aux points d'attache.

  • Page 113: Dommages Pendant Le Transport

    PRUDENCE! Dommages pendant le transport Contactez Permobil dans les meilleurs délais si le fauteuil roulant et ses accessoires ont subi des dommages pendant le transport, pendant un déplacement ou autre. Il existe un risque que le fauteuil roulant et ses accessoires ne puissent plus être utilisés en toute sécurité.

  • Page 114: Préparation Avant Le Transport Aérien

    5.13.1.1 Batteries L'Explorer Mini est équipé de batteries à l'épreuve des déversements. Les batteries sont bien fixées à l'intérieur du module de base et elles répondent aux exigences des Instructions d'emballage 872 de la disposition spéciale A67, signifiant qu'elles sont approuvées pour le...

  • Page 115: Préparer Le Fauteuil Roulant Pour Le Transport

    Explorer Mini Manœuvrer et conduire 5.13.1.3 Préparer le fauteuil roulant pour le transport Il est important d'empêcher tout dommage au fauteuil roulant pendant le transport. Suivez les instructions ci-dessous pour préparer le fauteuil roulant pour le transport : 1. Réglez la colonne sur sa position la plus basse.
  • Page 116 Explorer Mini Manœuvrer et conduire...

  • Page 117: Maintenance Et Réparation

    Maintenance et réparation Explorer Mini 6 Maintenance et réparation Calendrier de maintenance et d'inspection ................119 Batteries et entreposage ......................121 6.2.1 Entreposage de courte durée ......................121 6.2.2 Entreposage de longue durée ......................121 Nettoyage ...........................123 6.3.1 Boîtier de commande.........................123 6.3.2 Surfaces en plastique et métalliques .....................124 6.3.3...

  • Page 118: Maintenance Par Un Technicien Qualifié

    Maintenance et réparation Explorer Mini Une maintenance régulière et une manipulation adéquate sont importantes pour s'assurer que l'Explorer Mini fonctionne bien. PRUDENCE! Maintenance par un technicien qualifié Seuls les techniciens de maintenance qualifiés doivent effectuer les opérations de maintenance et les réparations spécifiées dans ce manuel.

  • Page 119: Calendrier De Maintenance Et D'inspection

    Contactez votre revendeur pour tout besoin ou toute question concernant l'entretien, y compris les instructions d'emballage et d'expédition. Les unités de remplacement ne sont pas disponibles lorsque l'Explorer Mini fait l'objet d'une maintenance ou d'une réparation. Calendrier de maintenance et d'inspection...
  • Page 120 Maintenance et réparation Explorer Mini Calendrier de maintenance et d'inspection Journalier Hebdomadaire Mensuel Vérifiez l'usure sur le coussin. Vérifiez qu'aucune pièce ne se détache. Si vous trouvez une pièce qui se détache, contactez votre revendeur.

  • Page 121: Batteries Et Entreposage

    Maintenance et réparation Explorer Mini Batteries et entreposage N'entreposez pas l'Explorer Mini dans des zones où de la condensation et de l'humidité sont présentes sur les surfaces, par ex., les buanderies. 6.2.1 Entreposage de courte durée Dans le cas d'un stockage de courte durée des batteries, la température du local doit être d'au moins 5 °C (41 °F).
  • Page 122 Maintenance et réparation Explorer Mini Entreposez toujours l'Explorer Mini en position debout. Ne placez pas d'objets lourds sur le fauteuil roulant. Si elles sont exposées à des forces mécaniques pendant un stockage de longue durée, les pièces en plastique de l'Explorer Mini peuvent être endommagées.

  • Page 123: Nettoyage

    Explorer Mini Nettoyage Des soins et un entretien réguliers permettront d’éviter toute usure inutile au Explorer Mini. Si l'Explorer Mini appartient à plus d'un enfant, nous recommandons d'effectuer la procédure de nettoyage chaque fois qu'un enfant utilise le fauteuil roulant.

  • Page 124: Surfaces En Plastique Et Métalliques

    Vérifiez aussi si la rainure de la tablette est sale. Notez que vous devez enlever le haut du plateau pour nettoyer la rainure de la tablette. Les surfaces métalliques de l'Explorer Mini sont résistantes à la corrosion. 1. Appuyez sur le bouton marche/arrêt pour mettre l'appareil hors tension.
  • Page 125 Utilisez un sac de lavage pour empêcher que les vis n'endommagent votre machine à laver. 5. Remettez la housse sur le coussin. 6. Fixez le coussin sur l'Explorer Mini. Pour plus d'instructions, consultez 4.4.2 Fixer le coussin .
  • Page 126 Maintenance et réparation Explorer Mini...

  • Page 127: Dépannage

    Dépannage Explorer Mini 7 Dépannage Guide de dépannage .........................128...

  • Page 128: Guide De Dépannage

    Explorer Mini Guide de dépannage Ce guide de dépannage décrit les événements les plus courants se produisant lorsque vous utilisez l'Explorer Mini. Il décrit aussi les causes et solutions possibles. Ce guide de dépannage n'est pas exhaustif. Contactez votre centre d'assistance technique ou Permobil si une intervention est requise.
  • Page 129 Démarrer pendant au moins une seconde. Pour plus d'instructions, consultez 5.2 Mettre en marche le Explorer Mini . Le disjoncteur principal est armé, mais le Maintenez enfoncé le bouton Démarrer bouton Démarrer n'a pas été pressé.
  • Page 130 L'Explorer Mini s'arrête en cours de Le disjoncteur principal s'est déclenché. Réarmez le disjoncteur principal. Pour plus d'instructions, consultez route. 5.2 Mettre en marche le Explorer Mini . Les batteries sont déchargées. Rechargez les batteries. Pour plus d'instructions, consultez 5.12.1 Chargement des batteries .
  • Page 131 Démarrer pendant au moins une seconde. Pour plus d'instructions, consultez 5.2 Mettre en marche le Explorer Mini . Le disjoncteur principal est armé, mais le Maintenez enfoncé le bouton Démarrer bouton Démarrer n'a pas été pressé.
  • Page 132 Explorer Mini Index Index Bouton Démarrer, économiseur de Coussin, réglages ......75 batterie ........85 Accessoires........54 Bouton Démarrer, fonction ..45 Assise, dépose ......65 Bouton marche/arrêt, fonction ..50 Assise, installation ......68 Boutons de contrôle de la Défaut d'origine électrique ..
  • Page 133 Explorer Mini Index Ensemble tablette-dossier, Module de base, fonction ..... 43 réglages ........71 Haut du plateau, déposer ....73 Erreur de manette...... 102 Haut du plateau, fixer ....74 Éteindre le fauteuil roulant ... 84 Hauteur de l'assise, réglage.... 63 Étiquette, disjoncteur principal,...
  • Page 134 Explorer Mini Index Signaler un incident ..... 13 Spécifications, dimensions .... 32 Spécifications, électronique ..39 Symboles ........19 Transport, aérien, ...... 114 Transport, véhicule....111 Verrouillage et déverrouillage du fauteuil roulant ..... 90...
  • Page 136 7 330818 366948...
