2
1
13

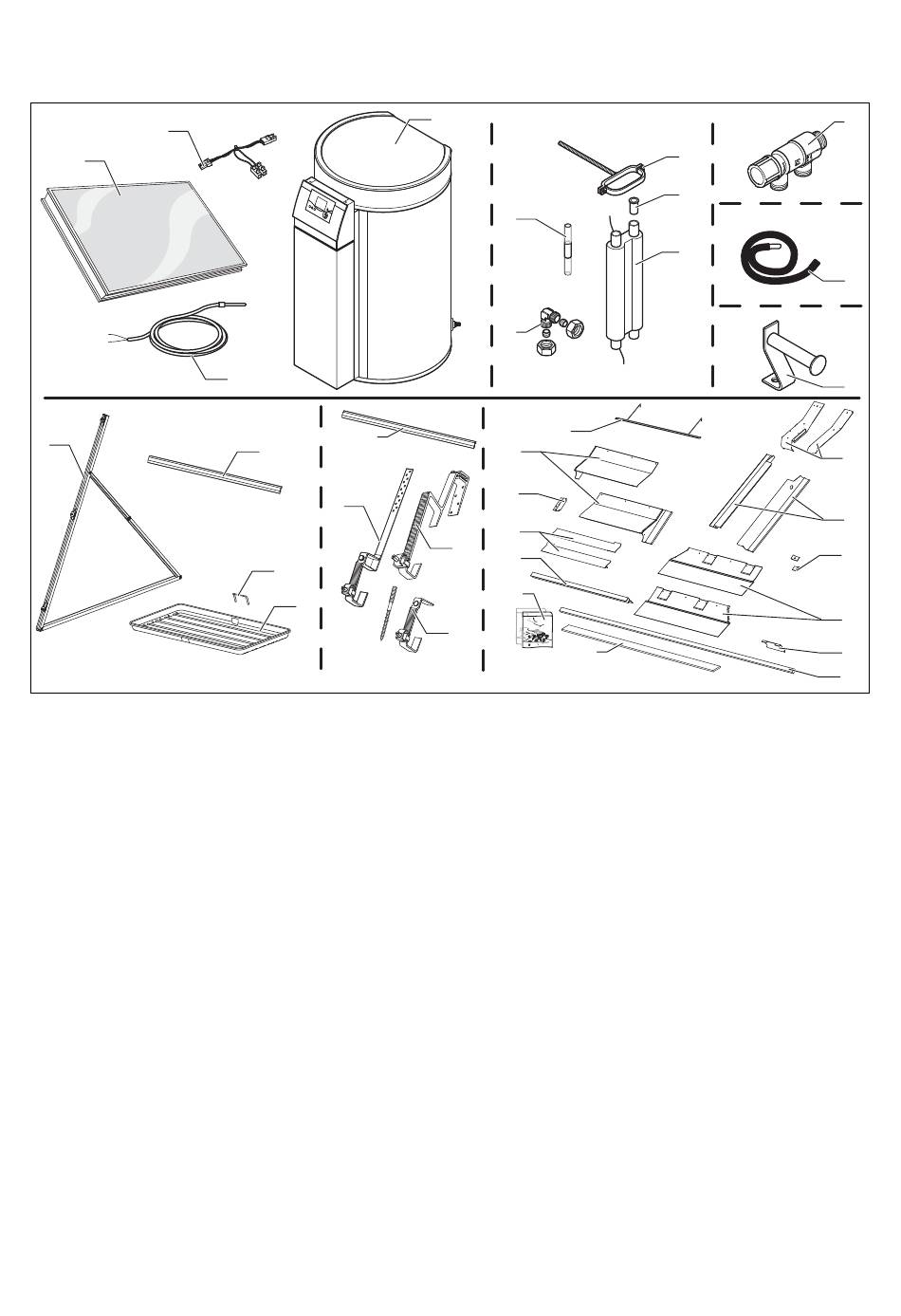

Fig. 2.1 Contenu de la livraison et accessoires du système
auroSTEP
Légende :
Contenu de la livraison :
1 Capteur auroTHERM classic VFK 135 D
2 Câble d'adaptation
3 Sonde du capteur
4 Ballon VIH SN 150 i
Tube solaire en cuivre 2 en 1 (accessoire) :
5 Prolongateur
6 Raccord à vis coudé
7 Support pour tube solaire en cuivre
8 Douille d'appui
9 Tube solaire en cuivre 2 en 1, longueur 10 m
9 Tube solaire en cuivre 2 en 1, longueur 20 m
Autres accessoires :
10 Mélangeur thermostatique d'eau potable
11 Isolation tubulaire, résistante aux chocs provoqués par les becs
d'oiseaux (2 x 0,75 m)
12 Poignée de transport pour capteur
Accessoires pour montage sur toit plat :
13 Bâti
14 Rail de montage
15 Bac à gravier
16 Agrafe de sécurité pour bac à gravier
Description du système auroSTEP 0020064159_00
3
17
14
19
16
15
Description du système 2
4
5
6
33
32
31
30
18
29
28
20
27
Accessoires pour montage sur toiture :
17 Rail de montage
18 Griffe de fixation type P pour tuiles mécaniques
19 Griffe de fixation type S pour tuiles plates ou ardoises
20 Kit de fixation vis à double filetage
Griffe, vis à double filetage M12x280 avec trois écrous,
bague d'étanchéité EPDM et rondelle
Accessoires pour montage intégré au toit :
21 Raccord de faîtage dessus / dessous
22 Pièce latérale droite / gauche
23 Collier de serrage intérieur/extérieur
24 Pièce avant droite / gauche
25 Embout de profilé
26 Volige
27 Planche d'appui
28 Kits de vis
29 Baguette d'arrêt
30 Tôle intermédiaire horizontale
31 Ecarteur
32 Faîtage droite / gauche
33 Barre pour tuiles
10
7
8
9
11
12
21
22
23
24
25
26
3
