Légende :
1
Affichage rendement solaire (pompe capteur en marche)
2 Température réelle du capteur
3 Heure actuelle
4 Jour de la semaine en cours
5 Température réelle du ballon (tourner le dispositif de réglage
pour afficher la température de consigne et la modifier)
6 Mode de fonctionnement en cours
Ecran du niveau d'information
L'accès au menu d'information s'effectue en appuyant
sur la touche Info. L'écran représenté ci-dessous s'affi-
che tout d'abord. L'accès à d'autres informations s'ef-
fectue en appuyant à plusieurs reprises sur la touche
Info (voir section 4.3.5). Les informations auxquelles
l'accès a été requis s'affichent à l'écran pendant cinq
secondes environ, suite à quoi le niveau de commande
principal s'affiche à nouveau.
3

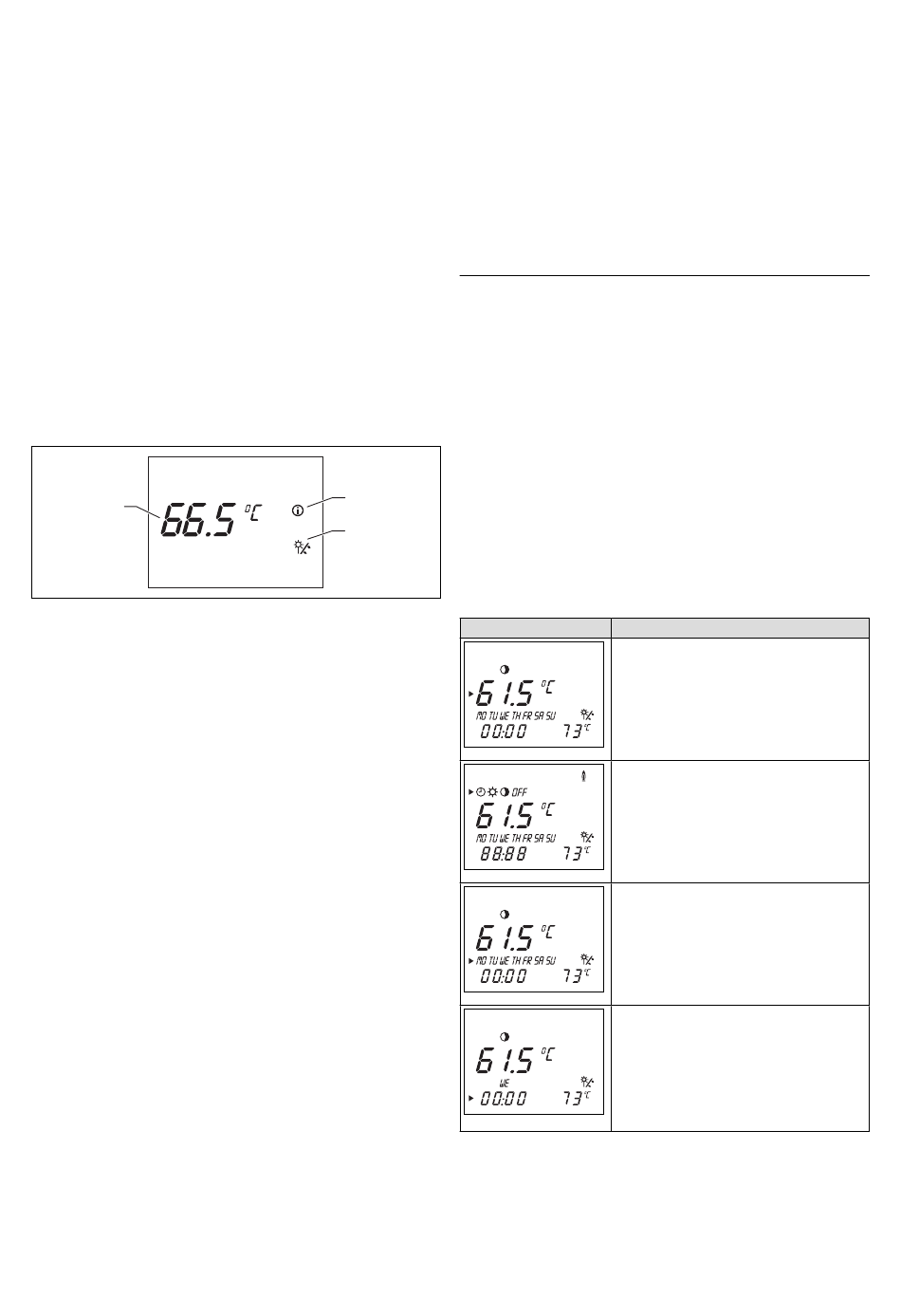

Fig. 4.5 Ecran du niveau d'information
Légende :
1
Niveau d'information
2 Affichage rendement solaire (pompe capteur en marche)
3 Température de consigne du ballon
Ecran du niveau de programmation
Les fonctions du niveau de programmation ne sont pas
disponibles sur l'auroSTEP VSL S 150.
L'accès au niveau de programmation s'effectue en ap-
puyant sur la touche de programmation P. L'accès au ni-
veau de commande principal s'effectue en appuyant une
nouvelle fois sur la touche de programmation P.
Ecran des fonctions spéciales
Les fonctions spéciales ne sont pas disponibles sur
l'auroSTEP VSL S 150.
L'accès au niveau des fonctions spéciales s'effectue en
appuyant sur la touche F. Le niveau de commande prin-
cipal s'affiche au bout de 10 sec. env.
Affichage niveau de maintenance / de diagnostic et
affichage du niveau réservé à l'installateur
Ces deux niveaux sont réservés à l'installateur. Si vous
accédez à l'un de ces deux niveaux à la suite d'une faus-
se manipulation des touches de sélection, ne modifiez
en aucun cas les valeurs existantes ! Quittez immédiate-
ment ces niveaux en appuyant sur la touche de pro-
grammation P. Le niveau de commande principal s'affi-
che à nouveau.
Notice d'emploi auroSTEP 0020064159_00
4.3.4 Réglages du niveau de commande principal
Le niveau de commande principal vous permet de pro-
céder aux réglages suivants :
– Température de consigne du ballon (température de
déconnexion de la recharge du ballon)
– Mode de fonctionnement
– Jour de la semaine en cours
– Heure actuelle
Remarque !
h
Veuillez noter que seule la température de
consigne pour la recharge par l'appareil de
chauffage doit faire ici l'objet d'un réglage ; en
effet, la température effective du ballon peut
être bien plus élevée !
Le réglage de la température maximale du bal-
lon vous est expliqué au chapitre 6.2 « Réglage
des paramètres de l'installation » de la notice
d'installation et d'entretien.
1
Le réglage auquel l'accès a été requis s'affiche à l'écran
et peut être modifié pendant cinq secondes environ,
2
suite à quoi le niveau de commande principal apparaît à
nouveau dans l'affichage de base. Cliquez sur le disposi-
tif de réglage dans l'intervalle de ces cinq sec. afin d'ac-
céder à la valeur de réglage suivante.
Ecran
Tab. 4.1 Réglages du niveau de commande principal
Utilisation 4
Etapes nécessaires
Cliquez sur le dispositif de réglage ;
après 3 sec., le curseur met en évidence
l'affichage de la température qui de plus
clignote.
Réglez la valeur de température de
consigne du ballon en tournant le dispo-
sitif de réglage.
Cliquez sur le dispositif de réglage ; le
curseur met en évidence les modes de
fonctionnement. Le mode de fonctionne-
ment sélectionné clignote.
Sélectionnez un mode de fonctionne-
ment en tournant le dispositif de régla-
ge.
Cliquez sur le dispositif de réglage ; le
curseur met en évidence les jours de la
semaine. Le jour de la semaine sélection-
né clignote.
Sélectionnez le jour de la semaine en
cours en tournant le dispositif de régla-
ge.
Cliquez sur le dispositif de réglage ; le
curseur met en évidence l'affichage des
heures et des minutes.
Sélectionnez l'heure actuelle en tournant
le dispositif de réglage.
7
