8 Inspection et entretien
8.7
Nettoyage du séparateur d'air automatique
Danger !
H
Risque de brûlures !
Vous prenez un risque de blessures et de brû-
lures graves en cas de contact avec tous les
éléments conducteurs d'eau. Ne travaillez sur
ces éléments que lorsque ceux-ci ont refroidi.
1
2
3

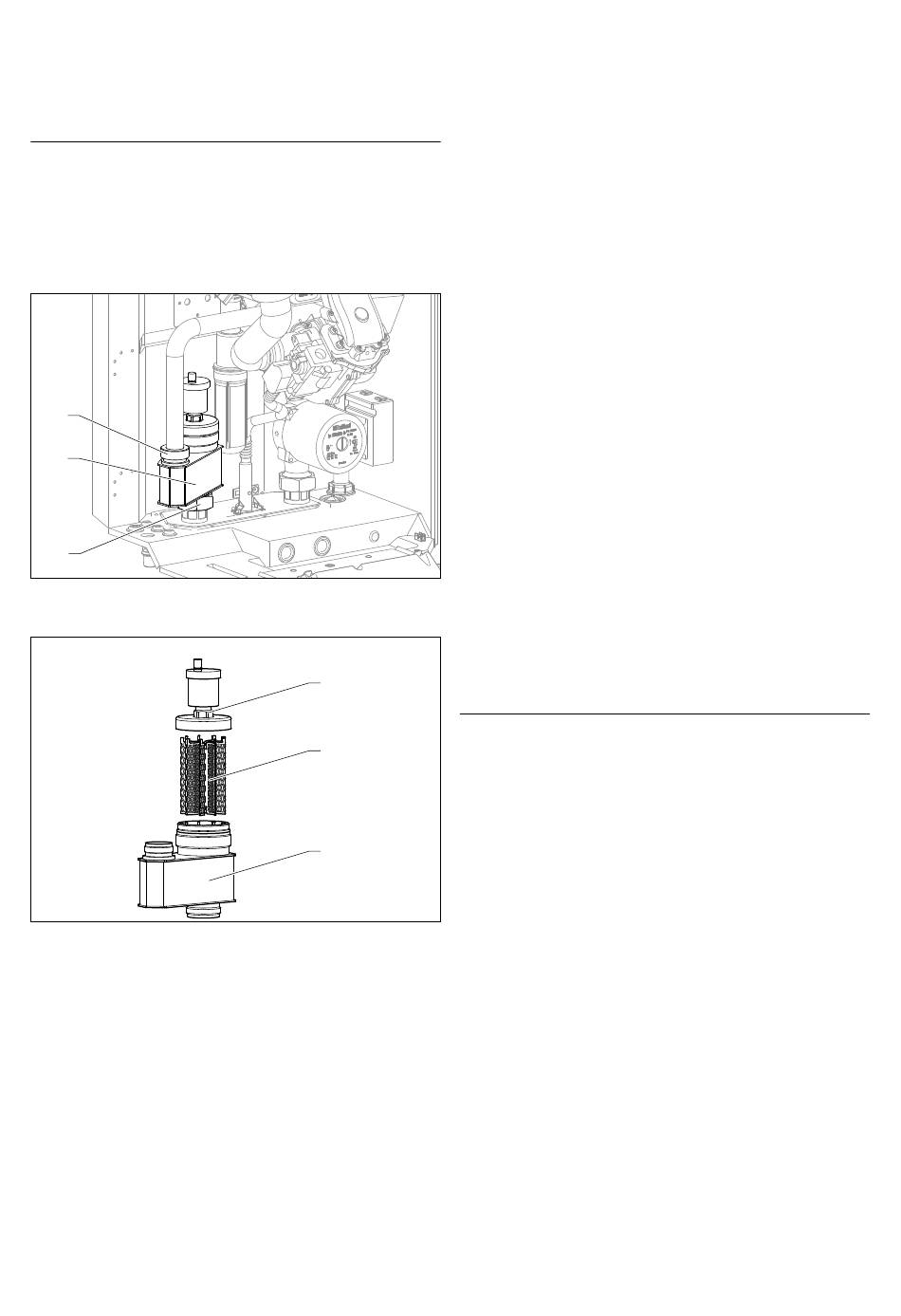

Fig. 8.8 Nettoyage du séparateur d'air automatique
Fig. 8.9 Nettoyage du filtre
36
8.7.1
Vous pouvez nettoyer ou remplacer le filtre (5) dans le
séparateur d'air automatique (2) sans pour cela devoir
déposer le séparateur d'air automatique.
• Dévissez le couvercle en laiton (4) du boîtier en
acier (6).
• Extrayez le filtre (5) vers le haut.
Vous pouvez nettoyer le filtre à l'eau chaude, ou le rem-
placer par un filtre neuf.
• Introduisez le filtre dans le séparateur d'air.
• Vissez le couvercle en laiton sur le séparateur d'air au-
tomatique.
8.7.2
En cas de fort encrassement dans le bac collecteur (à
l'intérieur du boîtier à côté du filtre), vous pouvez dépo-
ser le séparateur d'air automatique au complet (2), le
nettoyer à l'eau chaude et le remonter.
• Desserrez d'abord l'écrou de 1,5" (3) de la sortie d'eau
inférieure.
• Tournez alors le boîtier autour de l'axe du raccorde-
ment supérieur.
• Ce n'est qu'alors que vous pouvez desserrer l'écrou
crénelé (1) de l'entrée supérieure.
• Poussez alors le boîtier vers le bas et retirez le sépara-
teur d'air automatique au complet vers l'avant.
• Déposez le filtre comme décrit au section 8.7.1.
Vous pouvez alors nettoyer le séparateur d'air automa-
4
tique et le filtre à l'eau chaude.
a
5
• Pour la repose, procédez dans l'ordre inverse.
6
8.8
• Mesurez, lorsque l'appareil n'a pas de pression, la pres-
sion d'entrée du vase d'expansion par son orifice de
contrôle.
• Remplissez d'air le vase d'expansion à une pression de
moins de 0,75 bar selon la hauteur statique de l'instal-
lation de chauffage.
• En cas de sortie d'eau au niveau de l'orifice de
contrôle du vase d'expansion, vous devez remplacer le
vase.
8.9
Procédez comme au section 6.2.2 pour contrôler la pres-
sion de raccordement.
8.10
Pour contrôler la teneur en CO
décrit dans le section 6.2.4.
Nettoyage du filtre
Nettoyage du séparateur d'air automatique
Attention !
Tous les joints toriques doivent être remplacés
par des joints neufs ! Sinon, il pourrait y avoir
des fuites.
Contrôle de la pression d'entrée du vase d'ex-
pansion externe
Contrôle de la pression de raccordement
(pression d'écoulement du gaz)
Contrôle de la teneur en CO
Notice d'installation et d'entretien ecoTEC plus 0020214501_00
2
, procédez comme il est
