5 Installation
5.8.2 Consignes et informations relatives à une ins-
tallation B23P
Le système d'évacuation des gaz de combustion doit au
minimum être conforme aux critères de la catégorie T
120 P1 W 1 au sens de la norme EN 1443. La longueur de
tube maximale doit être calculée sur la base de l'écart
de pression admissible indiqué dans les caractéristiques
techniques.
La longueur de tube maximale (tube rectiligne unique-
ment) doit être conforme à la longueur maximale autori-
sée pour les tubes des gaz de combustion, sans coude.
En présence de coudes, il faut réduire la longueur de
tube maximale en fonction des caractéristiques d'écou-
lement dynamique des coudes. Les coudes ne doivent
pas se suivre directement, sous peine d'augmenter énor-
mément les pertes de charge.
Si le tube des gaz de combustion se trouve dans les lo-
caux froids ou en dehors du bâtiment, la température de
la face interne du tube peut descendre en dessous du
point de congélation. Si l'appareil a bien été conçu
conformément à la norme EN 13384-1, ce problème ne
doit pas survenir à la charge minimale de l'appareil de
chauffage et à une température des gaz de combustion
de 40 °C. Le raccordement du produit à un système des
gaz de combustion en cascade utilisé par d'autres appa-
reils n'est pas autorisé.
• Conformez-vous aux directives locales et nationales
applicables aux systèmes d'évacuation des gaz de
combustion, tout particulièrement en cas d'installation
dans des pièces d'habitation. Montrez à l'utilisateur
comment manipuler le produit.
5.9
Raccordement électrique
Danger !
e
Danger de mort par électrocution au niveau des
raccords conducteurs de tension !
Seul un professionnel est habilité à installer
l'électricité.
Coupez toujours d'abord l'alimentation élec-
trique et empêchez toute remise sous tension
par inadvertance. Vous ne pouvez procéder à
l'installation qu'après avoir effectué cette opé-
ration. Les bornes L et N de raccordement au
secteur sont toujours sous tension, même
lorsque l'interrupteur principal est ouvert !
5.9.1
Raccordement au secteur
La tension nominale du secteur doit s'élever à 230 V ; en
cas de tensions du réseau supérieures à 253 V et infé-
rieures à 190 V, des dysfonctionnements sont possibles.
L'appareil est équipé d'un câble de raccordement d'une
longueur de 1,0 m avec fiche de secteur. Le câble de rac-
cordement est déjà entièrement câblé dans l'appareil en
usine. Procédez au câblage de raccordement de la ma-
nière suivante :
16
• Branchez la fiche de secteur dans une prise appro-
priée.
L'appareil est ainsi raccordé au secteur et prêt à fonc-
tionner. La fiche de raccordement au réseau doit
constamment être accessible et ne doit pas non plus
être masquée ou recouverte.
Installation de l'appareil dans la zone de protection
classe 1 ou 2
Attention !
a
Si vous avez installé votre appareil dans un pé-
rimètre de protection de classe 1 ou 2, il vous
est interdit de faire un raccordement au secteur
à l'aide du câble de raccordement de série avec
prise de terre. Vous devrez donc procéder à un
raccordement fixe et installer un dispositif sé-
parateur avec un intervalle de coupure d'au
moins 3 mm (ex. : fusibles ou commutateur de
puissance). Veuillez tenir compte des normes en
vigueur.
4

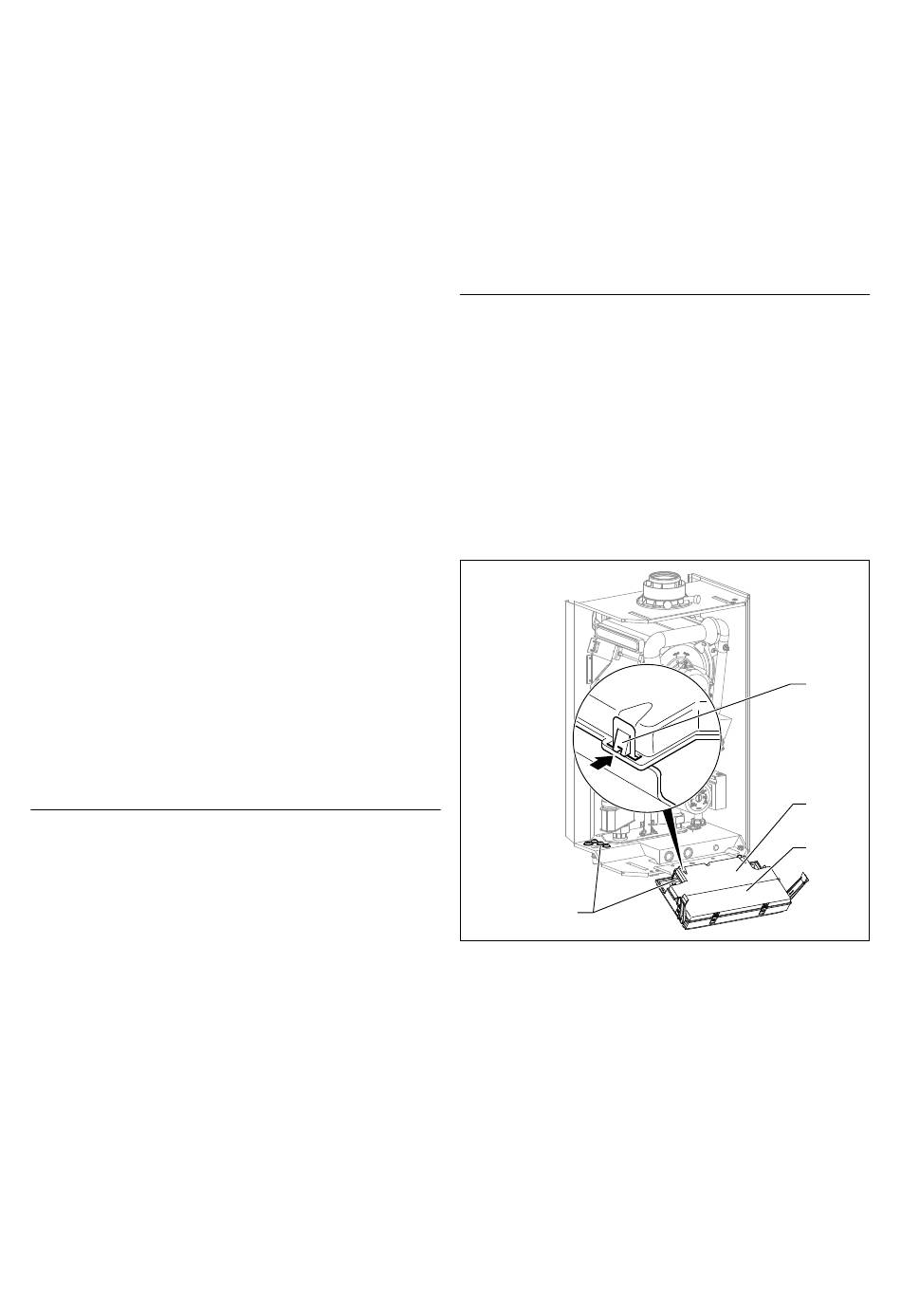

Fig. 5.12 Ouvrir la paroi arrière de la boîte électronique
Notice d'installation et d'entretien ecoTEC plus 0020214501_00
1
2
3
