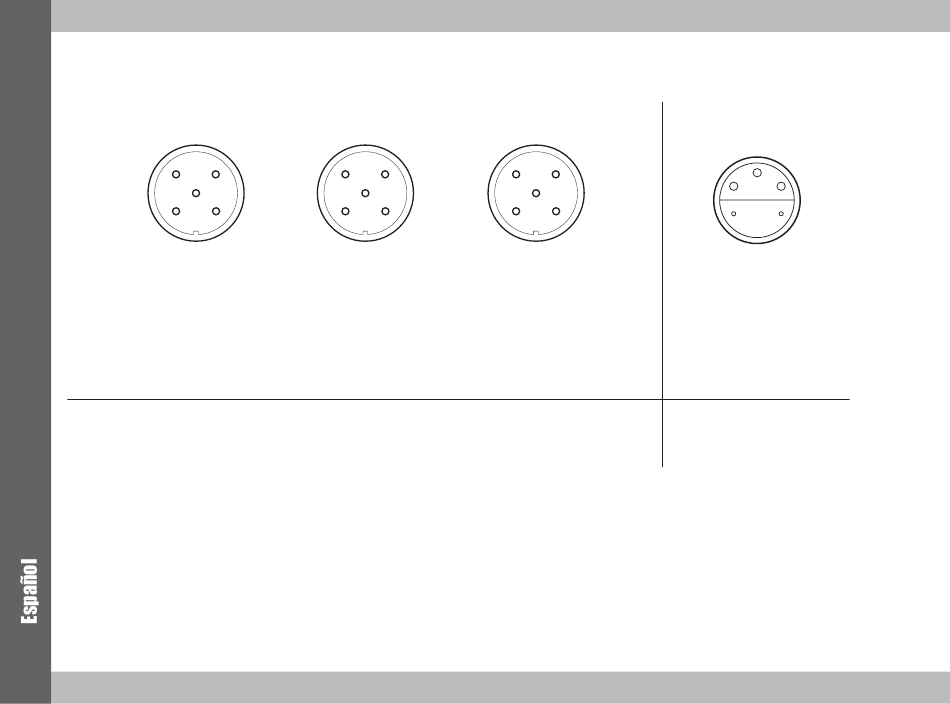

Detalles de las conexiones de las series CTR/LTR
LT
4
5
1
Pines
1 = Freq +ve
2 = Freq -ve
3 = Temp
4 = Temp
5 = N/C
Cable de conexión (5m)
Cable de prolongación (5m)
Conector (M12x1)
8
CT (5V)
3 4 3
5
2 1 2
Pines
1 = Entrada +
2 = N/C
3 = Salida 0-5 V
4 = N/C
5 = Tierra
Nota: N/C = No conectar
FT10228-05
FT10229-05
FT9880
CT (4 - 20 mA)
4 3
5
1 2
Pines
1 = Entrada +
2 = N/C
3 = Salida 4-20 mA
4 = N/C
5 = Tierra
Reconocimiento de
sensor (3 V)
2
1
3
4 5
Pines
1 = Salida V
2 = N/C
3 = Entrada +
4 = Tierra
5 = Reconocimiento
de sensor
FT9788
FT9789
N/A
