Technische Hinweise

Alle Durchflussmesser werden bei 21 cSt als Standard kalibriert. Spezielle Kalibrationen für einen gewünschten
Durchflussbereich oder eine andere Viskosität sind erhältlich. Auf Wunsch erteilen wir Ihnen dazu gerne nähere Auskünfte.
Fluidviskosität
Die Leistung einer Durchflussturbine kann durch die Viskosität der gemessenen Flüssigkeit beeinflusst werden. Unsere
Durchflussturbinen sind standardmäßig zwischen 18 und 26 cSt (durchschnittlich 21 cSt) kalibriert. Das entspricht der
normalen kinematischen Viskosität von Hydraulikflüssigkeiten bei einer Betriebstemperatur von 50°C. Die kinematische
Viskosität aller Hydraulikflüssigkeiten hängt von der Fluidtemperatur ab. Die unten abgebildete Tabelle zeigt die
Auswirkung der Temperatur auf die kinematische Viskosität einer Reihe von typischen Hydraulikölen an.
Der schattierte Bereich der Tabelle gibt die Viskositäten an, die mit Durchflussmessern mit Standardkalibration mit
minimaler Auswirkung auf die Genauigkeit (unterhalb von ± 1% FS) gemessen werden können.
Durchflussmesser können auf Anfrage auch auf andere Viskositätswerte als auf den Standardwert kalibriert werden.
Andernfalls können wir die zu erwartenden Messabweichungen angeben, wenn der Durchflussmesser bei anderen
Viskositäten eingesetzt werden soll. Setzen Sie sich für weitere Informationen bitte mit dem Vertriebsbüro in Verbindung.
10

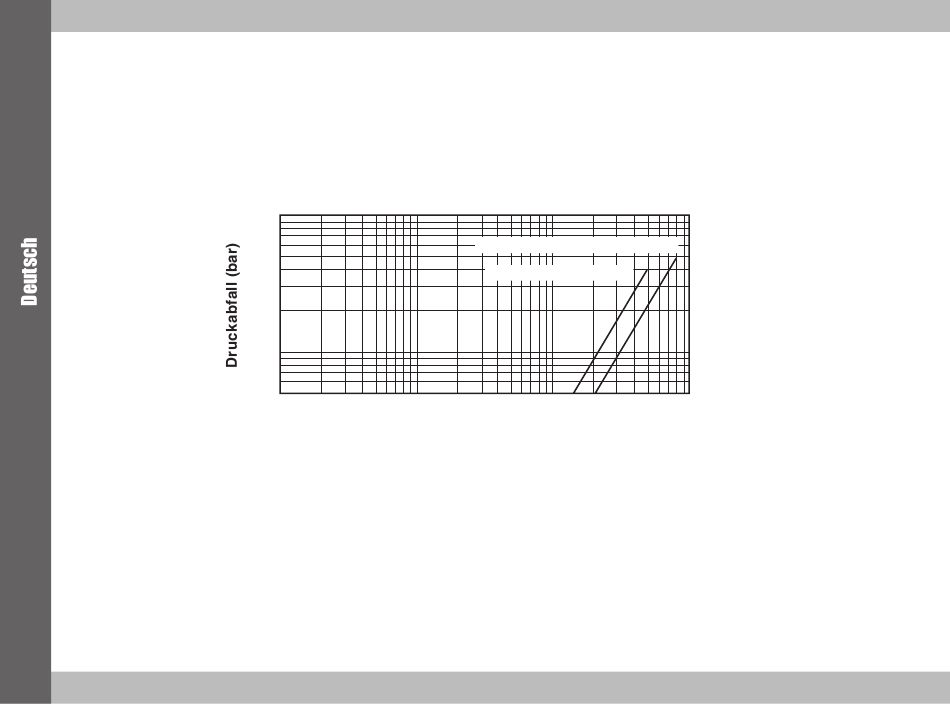

Druckabfall-Kennlinien
Hydrauliköl, Viskosität 21 Centistokes (Belastungsventil vollständig geöffnet)
10.0
5.0
1.0
0.5
5 10
CT/LT600R,CT750R,CT/LT800R
CT/LT300R,CT/LT400R
50 100
Durchfluss (l/min)
Anmerkung
1 UK-Gallone = 4,546 Liter
1 US-Gallone = 3,785 Liter
500 1000
