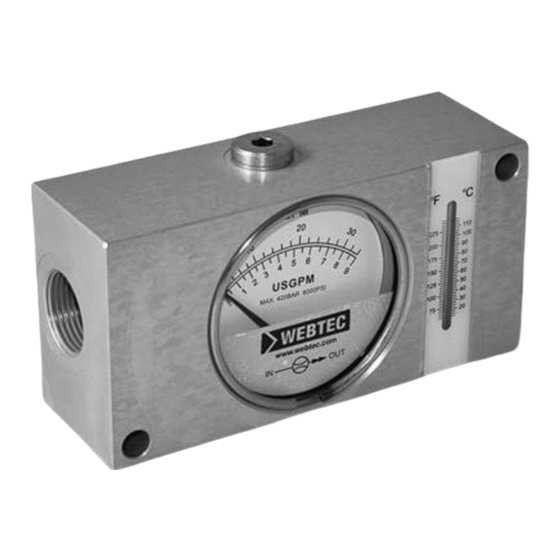

FI750 Flow Indicators
user manual
Bedienungsanleitung
FI750 Durchflussanzeiger
Manuel d'utilisation des FI750
Indicateurs de débit
Manual de usuario de los
indicadores de caudal FI750
www.webtec.com

Publicité

Table des Matières
loading

Manuels Connexes pour WEBTEC FI750

Sommaire des Matières pour WEBTEC FI750

  • Page 1 FI750 Flow Indicators user manual Bedienungsanleitung FI750 Durchflussanzeiger Manuel d’utilisation des FI750 Indicateurs de débit Manual de usuario de los indicadores de caudal FI750 www.webtec.com...
  • Page 3 Before first operating the equipment read the whole of these instructions. Safety may be impaired if they are not followed. Webtec have been designing and manufacturing flow meters and hydraulics components for over 40 years. We operate within a Quality Management System that complies with the requirements of BS EN ISO 9001:2000 which is externally audited and certificated each year.

  • Page 4: Basic Operation

    The piston is magnetically coupled to the rotary pointer assembly which registers on a clear 63 mm (2.5”) scale displayed in lpm and USgpm. The FI750 flow indicators should not be installed in circuits where the flow is reversed.
  • Page 5 Specification Ambient temperature: -10 to 50°C (14 to 122°F) Fluid temperature: Continuous: 20 to 80°C (65 - 176°F) Intermittent use (less than 10 minutes) > 80 to 110°C (> 176 - 230°F) Humidity: 10 - 90 % RH Fluid: see model configuration Seals: Viton as standard (EPDM available on request) Accuracy: 4% of full scale (calibrated at 28 cSt) Pressure: 420 bar (6000 psi)

  • Page 6: Installation Guidance

    Care should be taken to ensure that the flow indicator is installed in a position which is not subjected to excessive pulsation as this can cause incorrect readings. Connections can be by flexible hoses or steel pipes. For heavy-duty applications, for example installation close to a piston pump, consult the Webtec Products sales office.
  • Page 7 Model configuration FI750 A B O T FI750 product type Flow range Body material Main ports threads* Fluid type and units** Temperature option 0 - 16 lpm 0 - 4 USgpm ‘A’ = Aluminium ‘B’ = 3/4” BSPP ‘O’ = Oil in both Litres ‘T’...
  • Page 8 FI 750-30-ANO FI 750-30-ASOT FI 750-120-BNWT FI 750-60-ANO FI 750-60-ASOT FI 750-120-ANO FI 750-120-ASOT FI 750-180-ANO FI 750-180-ASOT Webtec are always happy to hear from customers who have unique requirements please contact Webtec or your local distributor to discuss your requirements...

  • Page 9: Technical Information

    Flow (lpm) Maintenance and service For calibration please return the flow indicator to Webtec or your local distributor. Accessories Optional 63 mm (2.5”) diameter glycerine filled pressure gauge fitted directly into a connection in the block or remotely connected by micro bore hose and test point.
  • Page 10 Installation Dimensions in Millimetres (Inches) 30 (1.18) 2 Holes Ø9 (0.35) thro’ 8 (0.31) typ 146 (5.75) 49 (1.93)
  • Page 11 Bitte lesen Sie diese Instruktionen genau durch, bevor Sie das Gerät in Betrieb nehmen. Die Sicherheit könnte beeinträchtigt werden, falls diese Anleitungen nicht befolgt werden. Webtec entwickelt und fertigt hydraulische Komponenten und Prüfgeräte seit über 40 Jahren. Wir arbeiten mit einem Qualitätssystem, welches nach ISO 9001 zertifiziert ist und jährlich extern geprüft und zertifiziert wird. Über den Standard hinaus ist Webtec danach bestrebt konstante Verbesserungen in allen Bereichen einzubringen, im Speziellen um die Bedürfnisse...
  • Page 12 Magnetkraft auf die 63-mm- Anzeigeskala übertragen (geeicht auf l/min und USgal/min). Die Viskositätseinflüsse werden durch die scharfkantige Blende minimal gehalten. Der FI750-Durchflussmesser sollte nicht in einen Kreislauf mit Rückfluss eingebaut werden. Sehen Sie bitte unsere RFI-Reihe für reversible Durchflussmessung...
  • Page 13 Spezifikation Umgebungstemperatur: -10 bis 50°C (14 bis 122°F) Fluidtemperatur: Kontinuierlich: 20 bis 80°C (65 - 176°F) Zeitweiliger Gebrauch (weniger als 10 Minuten) > 80 bis 110°C (> 176 - 230°F) Luftfeuchtigkeit: 10 - 90 % RF Fluid: Sehen Sie Modellkonfiguration Dichtungen: Viton als Standard (EPDM auf Wunsch erhältlich) Genauigkeit: ±4 % der Endskala (kalibriert bei 28 cSt) Druck: 420 Bar (6000 psi)
  • Page 14 Bitte beachten Sie, dass der Durchflussanzeiger nicht in einer Position montiert wird, wo er starken Pulsationen ausgesetzt ist, da dies inkorrekte Messungen verursachen kann. Angeschlossen werden kann durch Schlauch- oder Stahlrohrverbindung. Für Anwendungen mit Hochleistungen, z.B. bei Installation nahe einer Kolbenpumpe, kontaktieren Sie bitte das Vertriebsbüro von Webtec.
  • Page 15 Modellkonfiguration FI750 A B O T FI750 Produktart Durchflussbereich Gehäusematerial Hauptanschlüsse* Fluidtyp und Einheiten** Temperaturoption 0 - 16 L/min 0 - 4 USgpm ‘A’ = Aluminium ‘B’ = 3/4” BSPP ‘O’ = Öl in Liter und US ‘T’ = mit Temperatur ‘B’...
  • Page 16 Standardmodelle Modellnummer FI 750-16-ABO FI 750-16-ANOT FI 750-30-BBW FI 750-30-ABO FI 750-30-ANOT FI 750-60-BBW FI 750-60-ABO FI 750-60-ANOT FI 750-120-BBW FI 750-120-ABO FI 750-120-ANOT FI 750-30-BBWT FI 750-180-ABO FI 750-180-ANOT FI 750-60-BBWT FI 750-16-ABOT FI 750-16-ASO FI 750-120-BBWT FI 750-30-ABOT FI 750-30-ASO FI 750-30-BNW FI 750-60-ABOT...
  • Page 17 Durchfluss (l/min) Durchfluss (l/min) Wartung und Service Für Kalibration, bitte den Durchflussanzeiger an Ihren Händler oder an Webtec zurücksenden. Zubehör Optional kann ein mit Glyzerin gefülltes Manometer mit 63 mm Durchmesser direkt in den Blockanschluss eingeschraubt oder extern über einen Kapillarschlauch angeschlossen werden. Externes Belastungsventil, welches erlaubt ein System unter Last zu prüfen. Bitte...
  • Page 18 Installation Dimensionen in Millimeter (Zoll) 30 (1.18) 2 Löcher Ø9 (0.35) durchgehend 8 (0.31) (beide) 146 (5.75) 49 (1.93)
  • Page 19 9001:2000 BS EN ISO qui est contrôlé chaque année par un organisme extérieur qui nous délivre un certificat. Au delà de la conformité à la norme, Webtec vise constamment à l’amélioration de tout ce qu’il entreprend;...

  • Page 20: Fonctionnement

    Le piston est couplé magnétiquement à l’aiguille et le débit affiché en litres/min et USgpm. Les indicateurs de débits FI750 ne doivent pas être installés sur des circuits où le sens du débit peut être inversé. Voir notre série RFI pour des possibilités d’inversion de...

  • Page 21: Caractéristiques

    Caractéristiques Température ambiante : -10 à 50°C (14 à 122°F) Température du fluide : Continu : 20 à 80°C (65 - 176°F) Utilisation discontinue : (moins de 10 minutes) > 80 à 110°C (>176 - 230°F) Humidité: 10 - 90 % RH Fluide: voir la configuration du modèle Joints: Viton pour les standards (EPDM disponible sur demande) Exactitude: 4% de la pleine échelle (étalonnée à...
  • Page 22 Bien s’assurer que l’indicateur de débit est installé dans une position qui n’est pas soumise à une pulsation excessive, ceci peut causer des lectures incorrectes. Les raccordements peuvent être effectués par flexibles ou tuyauterie rigide. Pour les applications dans des conditions extrêmes, par exemple installation près d’une pompe à piston, consultez le service commercial de Webtec.

  • Page 23: Configuration Du Modèle

    Configuration du modèle FI750 A B O T Type de produits FI750 Plage de débit Matière du corps Orifices de sorties Fluide et unités** Température en option principaux* 0 - 16 lpm 0 - 4 USgpm ‘A’ = Aluminium ‘O’ = Huile en litres et ‘T’...
  • Page 24 FI 750-120-BNWT FI 750-60-ANO FI 750-60-ASOT FI 750-120-ANO FI 750-120-ASOT FI 750-180-ANO FI 750-180-ASOT La société Webtec est toujours heureuse de traiter les demandes spéciales de ses clients, veuillez prendre contact avec notre service commercial afin de lui soumettre vos besoins.

  • Page 25: Information Technique

    Débit (Litres/ min) Entretien et Réparation Pour le calibrage renvoyez svp l’indicateur de débit à Webtec ou à votre distributeur local. Accessoires En option, manomètre rempli de glycérine de 63 millimètres (2.5”) de diamètre relié directement au bloc par l’intermédiaire d’un micro flexible et d’une prise de pression.
  • Page 26 Installation Dimensions en millimètres (Pouces) 30 (1.18) 2 trous traversant Ø9 (0.35) 8 (0.31) std 146 (5.75) 49 (1.93)
  • Page 27 Sistema de Gestión de Calidad que cumple los requerimientos de la norma BS EN ISO 9001:2000, que se audita y certifica rigurosamente todos los años. Además de cumplir esta norma, Webtec está comprometido a mejorar continuamente todo lo que hace; especialmente en cuanto a lo que importa a nuestros clientes y proveedores, así...

  • Page 28: Funcionamiento Básico

    63 mm en lpm y USgpm. Los indicadores de caudal FI750 no deben instalarse en circuitos de contraflujo. Véase nuestra serie RFI apta para circuitos de contraflujo.
  • Page 29 Especificación Temperatura ambiente: -10 a 50° C Temperatura del líquido: Continuo: 20 a 80° C Uso intermitente (menos de 10 minutos) > 80 a 110° C Humedad: 10 - 90 % HR Líquido: véase la configuración del modelo Juntas: Viton de serie (Disponibles a petición juntas de EPDM) Exactitud: 4% de la escala total (calibrado a 28 cSt) Presión: 420 bares Rango de caudal: véase la configuración del modelo...
  • Page 30 Las conexiones pueden hacerse con mangueras flexibles o tuberías de acero. Para aplicaciones de gran capacidad, por ejemplo la instalación cerca de una bomba de pistón, consulte a la oficina de venta de Webtec Products.

  • Page 31: Configuración Del Modelo

    Configuración del modelo FI750 A B O T Tipo de producto FI750 Material del Roscas de los Opción de Rango de caudal Tipo de líquido y unidades** cuerpo puertos principales* temperatura 0 - 16 lpm 0 - 4 USgpm ‘O’ = Aceite en litros y en ‘A’...
  • Page 32 FI 750-60-ANO FI 750-60-ASOT FI 750-120-ANO FI 750-120-ASOT FI 750-180-ANO FI 750-180-ASOT Webtec tendrá mucho gusto en atender consultas procedentes de clientes con requerimientos diferentes. Por favor póngase en contacto con Webtec o su distribuidor local para tratar sus requerimientos.

  • Page 33: Información Técnica

    Válvula de carga externa para permitir que el sistema se pruebe con carga. Para más información sobre las especificaciones de los accesorios, póngase en contacto con Webtec o con su distribuidor local.
  • Page 34 Instalación Dimensiones en milímetros (pulgadas) 30 (1.18) 2 agujeros Ø9 (0.35) 8 (0.31) tip 146 (5.75) 49 (1.93)
  • Page 35 Manufacturer’s Limited Warranty Webtec Products Ltd. warrants to the original purchaser, for the period of one year from the date of purchase, that the product is free from defect in materials and workmanship. This warranty does not cover any part of the product that has been damaged due to abuse or operation beyond the specifications stated by Webtec Products Ltd.
  • Page 36 Webtec se reserva el derecho de realizar mejoras y cambios a las especificaciones sin previo aviso. Designed and produced by Webtec - Entwickelt und hergestellt von Webtec - Conçu et produit par Webtec - Diseñado y producido por Webtec Certificate No.8242...
