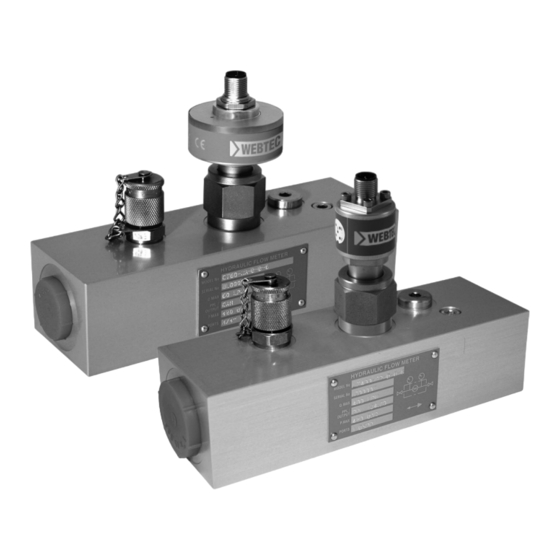

CT/LT Turbine Flow Meters
User Manual
CT/LT Durchflussturbinen
Bedienungsanleitung
Manuel d'utilisation des
débitmètres à turbine CT/LT
Manual de usuario para los
caudalímetros de turbina
serie CT/LT
www.webtec.com

Publicité

Table des Matières
loading

Manuels Connexes pour WEBTEC CT/LT15

Sommaire des Matières pour WEBTEC CT/LT15

  • Page 1 CT/LT Turbine Flow Meters User Manual CT/LT Durchflussturbinen Bedienungsanleitung Manuel d’utilisation des débitmètres à turbine CT/LT Manual de usuario para los caudalímetros de turbina serie CT/LT www.webtec.com...
  • Page 3 Introduction Webtec turbine flow meters provide a precision solution to the measurement of flow in hydraulic systems on test stands, machine tools and other fixed or mobile applications. The flow meters can be installed anywhere in the hydraulic circuit for production testing, commissioning, development testing and analysis of control systems. The compact design of the flow meter allows them to be installed where space is limited.

  • Page 4: Basic Operation

    Basic operation Flow Transducer Flow Straightener Flow Straightener Turbine All turbine flow meters work on the same basic theory - the fluid flow is used to rotate a turbine, the speed at which the turbine rotates is proportional to the flow rate. This rotational speed is measured by a magnetic transducer counting the axial turbine blades as they pass.
  • Page 5 Specification Functional specification Ambient temperature: -10 to 50 °C (14 to 122 °F) Fluid type: Mineral oil to ISO 11158 category HM (for other fluid types please contact Sales). Fluid temperature: -20 to 90 °C (-4 to 194 °F) continuous use Accuracy: 15 to 100% of range - 1% of indicated reading Below 15% fixed accuracy of 1% of 15% of full scale (CT15 is 1% of full scale)

  • Page 6: Installation Guidance

    Installation guidance All hydraulic connections should be made by suitably qualified personnel. Inlet and outlet connections should always have a similar bore size to that of the flow meter to prevent venturi or constriction effects. CT flow meter shown in typical mounting with optional temperature and pressure transducers fitted.
  • Page 7 l The flow meter should be connected using flexible hoses. The flexible hoses should be ‘strain relived’ (clamped). Ensure the clamps are at least one pipe diameter wide and positioned close to the fittings. l Consideration should be given to the effects of cavitation erosion as this could damage the unit. l Although the unit is bi-directional greater accuracy is achieved by ensuring the flow is passed in the direction shown on the serial plate.
  • Page 8 Dimensions Weight : millimeters (inches). : kg (lbs) Model No. Weight CT/LT15 37 (1-1/2”) 136 (5-3/8”) 37 (1-1/2”) 115 (4-1/2”) 69.5 (2-3/4”) 0.7 (1.5) CT/LT60 62 (2-1/2”) 190 (7-1/2”) 50 (2”) 130 (5-1/8”) 103 (4”) 1.6 (3.5) CT/LT150 62 (2-1/2”) 190 (7-1/2”)
  • Page 9 CT/LT Connection Details CT (5V) CT (4 - 20 mA) Sensor Recognition (3V) Pins Pins Pins Pins 1 = +In 1 = Freq +ve 1 = +In 1 - V Out 2 = N/C 2 = Freq -ve 2 = N/C 2 - N/C 3 = 4 - 20mA out 3 = Temp...

  • Page 10: Model Table

    2” #32 SAE Code 62 4-bolt flange 7/16” -20UN #4 SAE ORB 50 - 1500 lpm 420 bar Replace ** with SR, mA, 5V or FM (LT only) to give complete model number. *CT/LT15 has one of the specified top ports.

  • Page 11: Technical Information

    Pressure Drop Chart Hydraulic Oil Viscosity 21 Centistokes 10.0 CT/LT600, CT/LT750 CT/LT800 CT/LT300, CT/LT400 CT/LT60 CT/LT15 CT/LT150 CT/LT1500 Note: 1 UK gallon = 4.546 litres 1 US gallon = 3.785 litres 50 100 500 1000 2000...

  • Page 12: Accessories

    Unit accuracy may be affected by operating cycle, fluid condition or extended periods between recalibrations. Accessories A range wide range of accessories are available from Webtec or your local distributor. These include pressure transducers, high pressure temperature sensors adaptors, cables and remote displays.
  • Page 13 Anleitungen nicht befolgt werden. Webtec entwickelt und fertigt Durchflussmesser und hydraulische Komponenten seit über 50 Jahren. Wir arbeiten mit einem Qualitätssystem, welches nach ISO 9001 zertifiziert ist und jährlich extern geprüft und zertifiziert wird. Über den Standard hinaus ist Webtec bestrebt, konstante Verbesserungen in allen Bereichen einzubringen, insbesondere um die Bedürfnisse unserer Kunden und Lieferanten zu verstehen und unsere Systeme entsprechend zu entwickeln, um...
  • Page 14 Arbeitsweise Durchflusswandler Strömungsberuhiger Strömungsberuhiger Turbine Alle Durchflussturbinen funktionieren nach dem gleichen Prinzip: Das Turbinenrad wird von dem Fluidstrom angetrieben, seine Drehzahl ist proportional zur Strömungsgeschwindigkeit. Die Turbinendrehzahl wird mithilfe eines Magnetkopfes gemessen, der die Turbinenblätter anhand ihrer axialen Bewegung zählt. Die Turbinenblätter sind auf eine Minimierung der Auswirkungen von Temperatur- und Viskositätsschwankungen ausgelegt;...
  • Page 15 Technische Daten Betriebsdaten Umgebungstemperatur: -10 bis 50 °C Fluidarten: Mineralöl gemäß ISO 11158 Kategorie HM (für andere Fluidtypen fragen Sie bitte beim Vertrieb nach). Fluidtemperatur: -20 bis 90 °C bei Dauerbetrieb Genauigkeit: 1% des abgelesenen Werts über 15–100 % des Messbereichs Unterhalb von 15%: feste Abweichung um 1 % von 15 % des Gesamtbereichs (CT15 entspricht 1 % des Gesamtbereichs) IP-Schutzklasse*:...
  • Page 16 Installationsanleitung Alle Hydraulikverbindungen sollten durch geschultes Fachpersonal hergestellt werden. Der Durchmesser der Bohrungen an Ein- und Auslassverbindungen sollte zur Vermeidung von Venturi- oder Verengungseffekten dem Durchmesser des Durchflussmessers ähneln. Abb. CT-Durchflussmesser in typischer Installation mit montiertem Temperatur- und Druckwandler (Zubehör)
  • Page 17 l Der Durchflussmesser sollte mit flexiblen Schläuchen angeschlossen werden. Die flexiblen Schläuche sollten zugentlastet (d. h. eingespannt) werden. Die Klemmen müssen mindestens dem Schlauchdurchmesser entsprechen und nahe den Anschlüssen platziert werden. l Bedenken Sie die Effekte von Kavitationserosion, da dies die Einheit beschädigen könnte. l Obwohl die Einheit bidirektional ist, wird eine höhere Genauigkeit erzielt, indem Sie den Durchfluss in der auf dem Typenschild abgebildeten Richtung strömen lassen.
  • Page 18 Maße Gewicht : Millimeter (Zoll) : kg (lbs) Modell-Nr. Gewicht CT/LT15 37 (1-1/2”) 136 (5-3/8”) 37 (1-1/2”) 115 (4-1/2”) 69.5 (2-3/4”) 0.7 (1.5) CT/LT60 62 (2-1/2”) 190 (7-1/2”) 50 (2”) 130 (5-1/8”) 103 (4”) 1.6 (3.5) CT/LT150 62 (2-1/2”) 190 (7-1/2”) 50 (2”)
  • Page 19 Anschlüsse Modell CT/LT CT (5V) CT (4 - 20 mA) Sensorerkennung (3V) Stifte Stifte Stifte Stifte 1 = +Ein 1 = Freq +ve 1 = +Ein 1 - V Aus 2 = N/C 2 = Freq -ve 2 = N/C 2 - N/C 3 = 4 - 20mA Aus 3 = Temp...
  • Page 20 2” #32 SAE Code 62 Flansch, 4 Bolzen 7/16” -20UN #4 SAE ORB 12.5 - 400 US gpm 6000 psi CT/LT1500-**-F-S-6-L 5V, mA, FM 2” #32 SAE Code 62 Flansch, 4 Bolzen 7/16” -20UN #4 SAE ORB 50 - 1500 l/min 420 bar *CT/LT15 verfügt nur über einen der angegebenen oberen Anschlüsse.

  • Page 21: Technische Hinweise

    Wunsch erteilen wir Ihnen dazu gerne nähere Auskünfte. Druckabfall-Kennlinien Hydrauliköl, Viskosität 21 Centistokes 10.0 CT/LT600, CT/LT750 CT/LT800 CT/LT300, CT/LT400 CT/LT60 CT/LT15 CT/LT150 CT/LT1500 Hinweis: 1 UK-Gallone = 4,546 Liter 1 US-Gallone = 3,785 Liter 50 100 500 1000 2000 Durchfluss (l/min) Fluidviskosität...
  • Page 22 Die Genauigkeit der Einheit könnte durch den Arbeitszyklus, Zustand des Fluids oder längere Zeiträume zwischen Neukalibrationen beeinträchtigt werden. Zubehör Bei Webtec oder Ihrem Vertriebspartner finden Sie ein breites Angebot an Zubehörteilen. Hierzu gehören Drucksensoren, Adapter für Hochdrucktemperatursensoren, Kabel und externe Anzeigen.
  • Page 23 BS EN ISO 9001, qui est contrôlé chaque année par un organisme extérieur qui nous délivre un certificat. Au-delà de la conformité à la norme, Webtec vise constamment à...

  • Page 24: Principe De Fonctionnement

    Principe de fonctionnement Capteur de débit Stabilisateur de débit Stabilisateur de débit Turbine Tous les débitmètres à turbine fonctionnent sur le même principe de base : le débit de fluide est utilisé pour faire tourner une turbine et la vitesse de rotation de la turbine est proportionnelle à la valeur du débit. Cette vitesse de rotation est mesurée par un capteur magnétique qui effectue le comptage du passage des aubes de la turbine axiale.

  • Page 25: Caractéristiques

    Caractéristiques Caractéristiques de fonctionnement Température ambiante : De -10 à 50 °C (de 14 à 122 °F) Type de fluide : Huile minérale hydraulique ISO11158 catégorie HM (pour tous autres types de fluides, veuillez contacter le service commercial) Température du fluide : De -20 à...
  • Page 26 Guide d’installation Tous les branchements hydrauliques doivent être effectués par un personnel parfaitement qualifié. Pour éviter les effets venturi ou de restriction, les raccordements à l’entrée et à la sortie doivent toujours avoir un diamètre intérieur similaire. Présentation d’un débitmètre CT dans son montage type avec les options capteur de pression et capteur de température montées.
  • Page 27 l Le débitmètre doit être raccordé au moyen de flexibles. Les flexibles doivent être fixés de façon à ne pas subir de contraintes. S’assurer que les fixations sont larges d’au moins un diamètre de flexible et qu’elles sont le plus près possible des raccords.
  • Page 28 Dimensions Poids : millimètres (pouces) : kg (lbs) Modèle n° Poids CT/LT15 37 (1-1/2”) 136 (5-3/8”) 37 (1-1/2”) 115 (4-1/2”) 69.5 (2-3/4”) 0.7 (1.5) CT/LT60 62 (2-1/2”) 190 (7-1/2”) 50 (2”) 130 (5-1/8”) 103 (4”) 1.6 (3.5) CT/LT150 62 (2-1/2”) 190 (7-1/2”)
  • Page 29 Détails du branchement des CT/LT CT (5V) CT (4 - 20 mA) Reconnaissance de capteur (3 V) Broches Broches Broches Broches 1 = +Entrée 1 = Freq +ve 1 = + Entrée 1 - V Sortie 2 = N/C 2 = Freq -ve 2 = N/C 2 - N/C 3 = Sortie 4 - 20mA...
  • Page 30 2” #32 SAE Code 62 4-bolt flange 7/16” -20UN #4 SAE ORB 50 - 1500 l/min 420 bar Remplacez ** par SR, mA, 5V ou FM (LT uniquement) pour obtenir une référence de modèle complète. *L’un des ports supérieurs de CT/LT15 est spécifié.

  • Page 31: Informations Techniques

    Graphique de chute de pression Viscosité de l’huile hydraulique : 21 cSt 10.0 CT/LT600, CT/LT750 CT/LT800 CT/LT300, CT/LT400 CT/LT60 CT/LT15 CT/LT150 CT/LT1500 Remarque : 1 gallon brit. = 4,546 litres 1 gallon US = 3,785 litres 50 100 500 1000 2000 Débit (l/min)

  • Page 32: Accessoires

    étalonnage. Accessoires Une large gamme d’accessoires est disponible chez Webtec ou auprès de votre distributeur local. Elle comprend notamment des capteurs de pression, des capteurs de température haute pression, des adaptateurs, des câbles et des...
  • Page 33 Introducción Los caudalímetros de turbina Webtec ofrecen una solución de precisión para la medición del caudal en sistemas hidráulicos en bancos de prueba, máquinas herramienta y otras aplicaciones fijas o móviles. Los caudalímetros pueden instalarse en cualquier parte del circuito hidráulico para realizar pruebas de producción, puesta en servicio, pruebas de desarrollo y análisis de sistemas de regulación.

  • Page 34: Funcionamiento Básico

    Funcionamiento básico Transductor de caudal Enderezador de flujo Enderezador de flujo Turbina El funcionamiento de todos los caudalímetros de turbina se fundamenta en la misma base teórica: el aprovechamiento del flujo del fluido para hacer girar la turbina a una velocidad proporcional al caudal. Esta velocidad de giro se mide con un transductor magnético que cuenta los álabes de la turbina axial a medida que estos pasan.
  • Page 35 Especificaciones Especificación funcional Temperatura ambiente: - 10-50 °C (14-122 °F) Tipo de fluido: Aceite Mineral que cumpla con la norma ISO 11158 categoría HM (para otro tipo de fluido, comuníquese con la oficina de ventas). Temperatura del fluido: - 20-90 °C (- 4-194 °F) uso continuo Exactitud: 15-100% del intervalo: 1% de la lectura indicada Por debajo del 15%: 0,15% a fondo de escala (CT15: 1% a fondo de escala)
  • Page 36 Guía de instalación Todas las conexiones hidráulicas deben ser realizadas por personal debidamente capacitado. Las conexiones de entrada y salida deben siempre tener un diámetro interno similar al del caudalímetro para evitar los efectos de Venturi o estrechamiento. Montaje característico del caudalímetro serie CT con transductores opcionales de temperatura y presión instalados...
  • Page 37 l El caudalímetro debe conectarse con tubos flexibles. Los tubos flexibles deben estar sin tensión (sujetos con abrazaderas). Asegúrese de que las abrazaderas tengan una anchura equivalente al diámetro de la tubería, como mínimo, y estén situadas cerca de las conexiones. l Los efectos de la erosión por cavitación deben tenerse en cuenta ya que esto podría dañar el aparato.
  • Page 38 Dimensiones Peso : milímetros (pulgadas) : kg (libras) Modelo Peso CT/LT15 37 (1-1/2”) 136 (5-3/8”) 37 (1-1/2”) 115 (4-1/2”) 69.5 (2-3/4”) 0.7 (1.5) CT/LT60 62 (2-1/2”) 190 (7-1/2”) 50 (2”) 130 (5-1/8”) 103 (4”) 1.6 (3.5) CT/LT150 62 (2-1/2”) 190 (7-1/2”) 50 (2”)
  • Page 39 Detalles de las conexiones de las series CT/LT CT (5V) CT (4 - 20 mA) Reconocimiento de sensor (3 V) Pines Pines Pines Pines 1 = Entrada + 1 = Freq +ve 1 = Entrada + 1 - Salida V 2 = N/C 2 = Freq -ve 2 = N/C...

  • Page 40: Tabla De Modelos

    2” #32 SAE Code 62 4-bolt flange 7/16” -20UN #4 SAE ORB 50 - 1500 lpm 420 bar Reemplazar ** por SR, mA, 5V o FM (LT solamente) para dar el número de modelo completo. *El modelo CT/LT15 tiene una de las lumbreras superiores especificadas.

  • Page 41: Información Técnica

    Gráfico de caída de presión Viscosidad del aceite hidráulico 21 centistokes 10.0 CT/LT600, CT/LT750 CT/LT800 CT/LT300, CT/LT400 Nota: CT/LT60 CT/LT15 1 galón del Reino Unido = CT/LT150 CT/LT1500 4,546 litros 1 galón de EE. UU. = 3,785 litros 50 100...
  • Page 42 La exactitud del aparato puede verse afectada por el ciclo de funcionamiento, el estado del fluido o intervalos prolongados entre recalibraciones. Accesorios Webtec y sus distribuidores locales ofrecen una amplia gama de accesorios, entre ellos: transductores de presión, adaptadores para sensores de alta temperatura y presión, cables y pantallas remotas.
  • Page 43 Garantie limitée du fabricant Webtec Products Ltd. garantit à l’acheteur original, pendant un an à compter de la date d’achat, que le produit est libre de tout défaut dans les matériaux ou défaut de fabrication. La présente garantie ne couvre aucune partie du produit ayant été endommagée suite à tout usage abusif ou non conforme aux spécifications formulées par Webtec Products Ltd.
  • Page 44 Webtec se reserva el derecho de realizar mejoras y cambios a las especificaciones sin previo aviso. Certificate No.8242 Designed and produced by Webtec - Entwickelt und hergestellt von Webtec - Conçu et produit par Webtec - Diseñado y producido por Webtec LT_CT-MA-MUL-2780.pdf - FT10518 - Issue H - 01/17...
