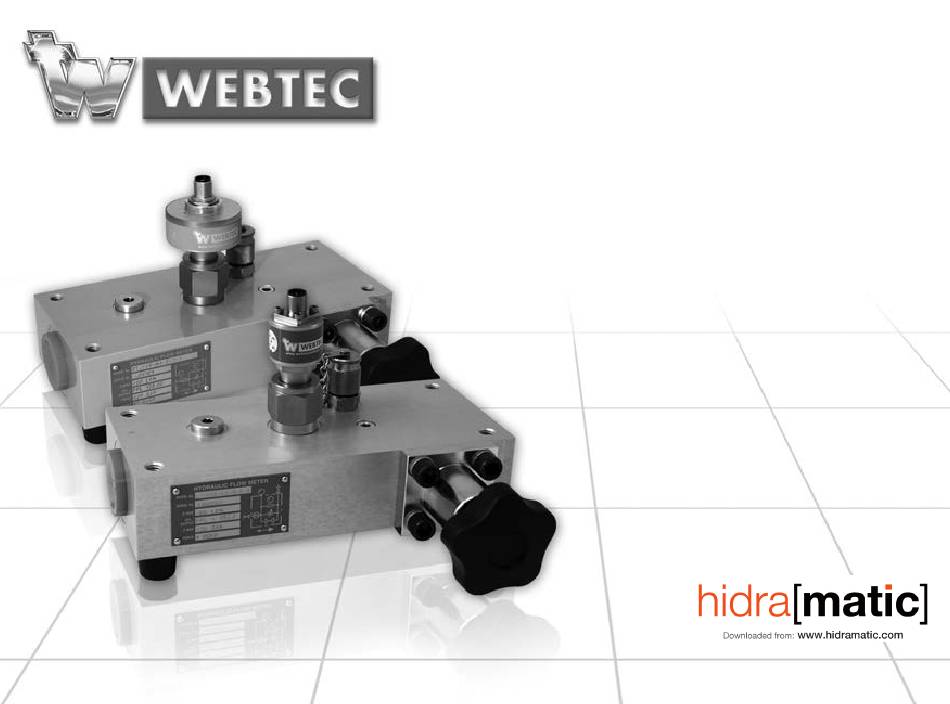

CTR/LTR Turbine Flow Meters
User Manual
Webtec Products Limited
CTR/LTR-Durchflussturbinen
Bedienungsanleitung
Débitmètres à turbine
CTR/LTR Manuel utilisateur
Manual del usuario para los
caudalímetros de turbina
serie CTR/LTR
www.webtecproducts.com

Publicité

Table des Matières
loading

Manuels Connexes pour WEBTEC CTR

Sommaire des Matières pour WEBTEC CTR

  • Page 1 CTR/LTR Turbine Flow Meters User Manual Webtec Products Limited CTR/LTR-Durchflussturbinen Bedienungsanleitung Débitmètres à turbine CTR/LTR Manuel utilisateur Manual del usuario para los caudalímetros de turbina serie CTR/LTR www.webtecproducts.com...
  • Page 3 Introduction Webtec turbine flow meters provide a precision solution to the measurement of flow in hydraulic systems on test stands, machine tools and other fixed or mobile applications. The flow meters can be installed anywhere in the hydraulic circuit for production testing, commissioning, development testing and analysis of control systems. The compact design of the flow meter allows them to be installed where space is limited.

  • Page 4: Basic Operation

    Flow meter All CTR/LTR flow meters work on the same basic theory - the fluid flow is used to rotate a turbine, the speed at which the turbine rotates is proportional to the flow rate. This rotational speed is measured by a magnetic transducer counting the axial turbine blades as they pass.
  • Page 5 15 to 100% of range - 1% of indicated reading Below 15% fixed accuracy of 1% of 15% of full scale Degree of protection*: CTR-SR – IP54 (EN60529) CTR-mA, CTR-5V, LTR – IP66 (EN60529) *With cable connected CTR Electrical specification Supply voltage (VS): mA &...

  • Page 6: Installation Guidance

    All hydraulic connections should be made by suitably qualified personnel. Inlet and outlet connections should always have a similar bore size to that of the flow meter to prevent venturi or constriction effects. CTR flow meter shown in typical mounting.
  • Page 7 l The flow meter should be connected by flexible hose. The flexible hoses should be ‘strain relived’ (clamped). Ensure the clamps are at least one pipe diameter wide and position close to the fittings. l It is recommended that a 25 micron filter is installed in the hydraulic circuit prior to the flow meter. l Consideration should be given to the effects of cavitation erosion as this could damage the unit.
  • Page 8 Dimensions: millimeters (inches) Model No. Weight kg (lbs) CT300R 49 (2”) 100 (4”) 182 (7-1/8”) 222 (8-3/4”) 102.5 (4”) 47.6 (1-7/8”) 138 (5-1/2”) 3.7 (8.1) CT400R 49 (2”) 100 (4”) 182 (7-1/8”) 222 (8-3/4”) 102.5 (4”) 47.6 (1-7/8”) 138 (5-1/2”) 3.7 (8.1) CT600R 75 (3”)
  • Page 9 Dimensions: millimeters (inches) Model No Weight kg (lbs) LT300R 49 (2”) 100 (4”) 182 (7-1/8”) 222 (8-3/4”) 102.5 (4”) 47.6 (1-7/8”) 150 (6”) 3.7 (8.1) LT400R 49 (2”) 100 (4”) 182 (7-1/8”) 222 (8-3/4”) 102.5 (4”) 47.6 (1-7/8”) 150 (6”) 3.7 (8.1) LT600R 75 (3”)
  • Page 10 LTR/CTR Connection Details CTR (5V) CTR (4 - 20 mA) Sensor Recognition (3V) Pins Pins Pins Pins 1 = +In 1 = Freq +ve 1 = +In 1 = V Out 2 = N/C 2 = Freq -ve 2 = N/C...

  • Page 11: Model Table

    Model table Model No. Main ports Top ports* Flow range Max. pressure CT300R-**-B-B-6 1” BSPP 1/4” BSPP 8 - 300 lpm 420 bar CT300R-**-S-S-6 1-5/16” -12UN #16 SAE ORB 7/16” -20UN #4 SAE ORB 2 - 80 US gpm 6000 psi CT400R-**-B-B-6 1”...

  • Page 12: Technical Information

    Technical information All flow meters are calibrated at 21 cSt as standard. Special calibration is available over a custom flow range or at a different viscosity, please contact sales to discuss your application. Pressure Drop Chart Hydraulic Oil Viscosity 21 Centistokes (fully open load valve) 10.0 CT/LT600R,CT750R,CT/LT800R CT/LT300R,CT/LT400R...
  • Page 13 Table showing kinematic viscosity (cSt) of different mineral oils at specific temperatures Fluid type Temp °C ISO15 ISO22 ISO32 ISO37 ISO46 ISO68 85.9 165.6 309.3 449.9 527.6 894.3 49.0 87.0 150.8 204.7 244.9 393.3 30.4 50.5 82.2 105.5 127.9 196.1 20.1 31.6 48.8...

  • Page 14: Maintenance And Service

    Unit accuracy may be affected by operating cycle, fluid condition or extended periods between recalibrations. Accessories A range wide range of accessories are available from Webtec or your local distributor. These include pressure transducers (MPT range), high pressure temperature sensors (TP125 range) adaptors, cables and remote displays (DP130 range).
  • Page 15 Anleitungen nicht befolgt werden. Webtec entwickelt und fertigt Durchflussmesser und hydraulische Komponenten seit über 40 Jahren. Wir arbeiten mit einem Qualitätssystem, welches nach ISO 9001 zertifiziert ist und jährlich extern geprüft und zertifiziert wird. Über den Standard hinaus ist Webtec bestrebt, konstante Verbesserungen in allen Bereichen einzubringen, insbesondere um die Bedürfnisse unserer Kunden und Lieferanten zu verstehen und unsere Systeme entsprechend zu entwickeln, um...
  • Page 16 Arbeitsweise Zwei Berstscheiben Turbine Druckbelastungsventil Die CTR/LTR verfügt über die zwei Funktionsbereiche Durchflussmesser und Belastungsventil, die beide in einem Aluminiumblock untergebracht sind. Durchflussmesser Alle Turbinen-Durchflussmesser funktionieren nach dem gleichen Prinzip: Das Turbinenrad wird von dem Fluidstrom angetrieben, seine Drehzahl ist proportional zur Strömungsgeschwindigkeit. Die Turbinendrehzahl wird mithilfe eines Magnetkopfes gemessen, der die Turbinenblätter anhand ihrer axialen Bewegung zählt.

  • Page 17: Technische Daten

    1% des abgelesenen Werts über 15 - 100 % des Messbereichs Unterhalb von 15%: feste Abweichung um 1 % von 15 % des Gesamtbereichs IP-Schutzklasse*: CTR-SR – IP54 (EN60529) CTR-mA, CTR-5V, LTR – IP66 (EN60529) *Mit angeschlossenem Kabel Elektrische Daten Modell CTR Speisespannung (VS): mA &...
  • Page 18 Installationsanleitung Alle Hydraulikverbindungen sollten durch geschultes Fachpersonal hergestellt werden. Der Durchmesser der Bohrungen an Ein- und Auslassverbindungen sollte zur Vermeidung von Venturi- oder Verengungseffekten dem Durchmesser des Durchflussmessers ähneln. CTR-Durchflußmesser dargestellt in einem typischen Einbau.
  • Page 19 Der Durchflussmesser sollte mit flexiblen Schläuchen angeschlossen werden. Die flexiblen Schläuche sollten zugentlastet (d. h. eingespannt) werden. Die Klemmen müssen mindestens dem Schlauchdurchmesser entsprechen und nahe den Anschlüssen platziert werden. Wir empfehlen die Installation eines 25-Mikron-Filters in dem dem Durchflussmesser vorgeschalteten Hydraulikkreis. Bedenken Sie die Effekte von Kavitationserosion, da dies die Einheit beschädigen könnte.
  • Page 20 Maße: Millimeter (Zoll) Modell-Nr. Weight kg (lbs) CT300R 49 (2”) 100 (4”) 182 (7-1/8”) 222 (8-3/4”) 102.5 (4”) 47.6 (1-7/8”) 138 (5-1/2”) 3.7 (8.1) CT400R 49 (2”) 100 (4”) 182 (7-1/8”) 222 (8-3/4”) 102.5 (4”) 47.6 (1-7/8”) 138 (5-1/2”) 3.7 (8.1) CT600R 75 (3”) 125 (5”)
  • Page 21 Maße: Millimeter (Zoll) Model No Gewicht kg (lbs) LT300R 49 (2”) 100 (4”) 182 (7-1/8”) 222 (8-3/4”) 102.5 (4”) 47.6 (1-7/8”) 150 (6”) 3.7 (8.1) LT400R 49 (2”) 100 (4”) 182 (7-1/8”) 222 (8-3/4”) 102.5 (4”) 47.6 (1-7/8”) 150 (6”) 3.7 (8.1) LT600R 75 (3”)
  • Page 22 Anschlüsse Modell CTR/LTR CT (5V) CT (4 - 20 mA) Sensorerkennung (3V) Stifte Stifte Stifte Stifte 1 = +Ein 1 = Freq +ve 1 = +Ein 1 = V Aus 2 = N/C 2 = Freq -ve 2 = N/C...
  • Page 23 Modelltabelle Modellnummer Hauptanschlüsse Obere Anschlüsse* Durchflussbereich Maximaldruck CT300R-**-B-B-6 1” BSPP 1/4” BSPP 8 - 300 lpm 420 bar CT300R-**-S-S-6 1-5/16” -12UN #16 SAE ORB 7/16” -20UN #4 SAE ORB 2 - 80 US gpm 6000 psi CT400R-**-B-B-6 1” BSPP 1/4” BSPP 10 - 400 lpm 420 bar CT400R-**-S-S-6...

  • Page 24: Technische Hinweise

    Technische Hinweise Alle Durchflussmesser werden bei 21 cSt als Standard kalibriert. Spezielle Kalibrationen für einen gewünschten Durchflussbereich oder eine andere Viskosität sind erhältlich. Auf Wunsch erteilen wir Ihnen dazu gerne nähere Auskünfte. Druckabfall-Kennlinien Hydrauliköl, Viskosität 21 Centistokes (Belastungsventil vollständig geöffnet) 10.0 CT/LT600R,CT750R,CT/LT800R CT/LT300R,CT/LT400R...
  • Page 25 Tabelle der kinematischen Viskosität (cSt) von verschiedenen Mineralölen bei bestimmten Temperaturen Fluid-Typ Temp °C ISO15 ISO22 ISO32 ISO37 ISO46 ISO68 85.9 165.6 309.3 449.9 527.6 894.3 49.0 87.0 150.8 204.7 244.9 393.3 30.4 50.5 82.2 105.5 127.9 196.1 20.1 31.6 48.8 59.8 73.1...

  • Page 26: Wartung Und Instandsetzung

    Die Genauigkeit der Einheit könnte durch den Arbeitszyklus, Zustand des Fluids oder längere Zeiträume zwischen Neukalibrationen beeinträchtigt werden. Zubehör Bei Webtec oder Ihrem Vertriebspartner finden Sie ein breites Angebot an Zubehörteilen. Hierzu gehören Drucksensoren (Reihe MPT), Adapter für Hochdrucktemperatursensoren (Reihe TP125), Kabel und externe Anzeigen (Reihe DP130).
  • Page 27 Quatre versions sont disponibles, offrant une sortie en boucle de courant de 4 – 20 mA, en tension de 0 – 5 V ou de 0 – 3 V (reconnaissance de capteur). Le débitmètre CTR est l’outil idéal pour la surveillance des performances des pompes, des moteurs, des soupapes et des transmissions hydrostatiques.

  • Page 28: Principe De Fonctionnement

    Débitmètre Tous les débitmètres CTR/ LTR fonctionnent sur le même principe de base : le débit de fluide est utilisé pour faire tourner une turbine et la vitesse de rotation de la turbine est proportionnelle à la valeur du débit. Cette vitesse de rotation est mesurée par un capteur magnétique qui effectue le comptage du passage des aubes de la turbine axiale.

  • Page 29: Caractéristiques

    En dessous de 15 %, précision fixe de 1 % sur 15 % de l’échelle complète Degré de protection*: CTR-SR – IP54 (EN60529) CTR-mA, CTR-5V, LTR – IP66 (EN60529) *Avec le câble connecté Caractéristiques électriques CTR Tension d’alimentation (VA) : mA & 5V = 12 - 32 Vcc, SR = 7 - 15 Vcc Sortie de courant : 4 - 20 mA, 3 fils, résistance de boucle max = (VA x 50) - 200 ohms...
  • Page 30 Tous les branchements hydrauliques doivent être effectués par un personnel suffisamment qualifié. Pour éviter les effets venturi ou de restriction, les raccordements à l’entrée et à la sortie doivent toujours avoir un diamètre intérieur similaire. Débitmètre CTR montré dans un montage courant.
  • Page 31 Le débitmètre doit être raccordé par flexibles. Les flexibles doivent être maintenus droits (fixés). S’assurer que les fixations soient larges d’au moins un diamètre de flexible et qu’elles soient le plus proche possible des raccords. Il est recommandé d’installer un filtre de 25 microns dans le circuit hydraulique en amont du débitmètre. Une attention particulière doit être apportée aux effets de l’érosion par cavitation car elle peut endommager l’unité.
  • Page 32 Dimensions : millimètres (pouces) Modèle n° Weight kg (lbs) CT300R 49 (2”) 100 (4”) 182 (7-1/8”) 222 (8-3/4”) 102.5 (4”) 47.6 (1-7/8”) 138 (5-1/2”) 3.7 (8.1) CT400R 49 (2”) 100 (4”) 182 (7-1/8”) 222 (8-3/4”) 102.5 (4”) 47.6 (1-7/8”) 138 (5-1/2”) 3.7 (8.1) CT600R 75 (3”)

  • Page 33: Dimensions : Millimètres (Pouces)

    Dimensions : millimètres (pouces) Modèle n°. Masse kg (lbs) LT300R 49 (2”) 100 (4”) 182 (7-1/8”) 222 (8-3/4”) 102.5 (4”) 47.6 (1-7/8”) 150 (6”) 3.7 (8.1) LT400R 49 (2”) 100 (4”) 182 (7-1/8”) 222 (8-3/4”) 102.5 (4”) 47.6 (1-7/8”) 150 (6”) 3.7 (8.1) LT600R 75 (3”)
  • Page 34 Détails du branchement des CTR/LTR CT (5V) CT (4 - 20 mA) Reconnaissance de capteur (3 V) Broches Broches Broches Broches 1 = +Entrée 1 = Freq +ve 1 = + Entrée 1 = V Sortie 2 = N/C 2 = Freq -ve...
  • Page 35 Tableau des modèles Modèle n° Orifices principaux Ports du haut* Plage de débit Pression max. CT300R-**-B-B-6 1” BSPP 1/4” BSPP 8 - 300 lpm 420 bar CT300R-**-S-S-6 1-5/16” -12UN #16 SAE ORB 7/16” -20UN #4 SAE ORB 2 - 80 US gpm 6000 psi CT400R-**-B-B-6 1”...

  • Page 36: Informations Techniques

    Informations techniques Tous les débitmètres sont étalonnés avec une viscosité de 21 cSt en standard. Des étalonnages spéciaux sont possibles sur une plage de débits personnalisée ou à des viscosités différentes. Veuillez contacter le service commercial pour l’étude de votre application. Graphique de chute de pression Viscosité...
  • Page 37 Tableau montrant la viscosité cinématique (cSt) de différentes huiles minérales à des températures spécifiques. Type de fluide Temp °C ISO15 ISO22 ISO32 ISO37 ISO46 ISO68 85.9 165.6 309.3 449.9 527.6 894.3 49.0 87.0 150.8 204.7 244.9 393.3 30.4 50.5 82.2 105.5 127.9 196.1...

  • Page 38: Maintenance Et Entretien

    étalonnage. Accessoires Une large gamme d’accessoires est disponible chez Webtec ou auprès de votre distributeur local. Elle comprend notamment des capteurs de pression (gamme MPT), des capteurs de température haute pression (gamme TP125), des adaptateurs, des câbles et des afficheurs à distance (gamme DP130).
  • Page 39 El caudalímetro de turbina LTR con salida de frecuencia ofrece una solución de precisión para la medición del caudal. El caudalímetro de turbina CTR incorpora un microcontrolador que acondiciona la señal que produce el caudalímetro para asegurar la exactitud de la señal de salida analógica. Esto permite conectar el caudalímetro directamente a una pantalla digital, un autómata programable o un sistema de adquisición de datos a la medida sin...

  • Page 40: Funcionamiento Básico

    Turbina Válvula de carga de presión El CTR/LTR tiene dos componentes funcionales, el caudalímetro y la válvula de carga, ambos alojados en un bloque de aluminio. Caudalímetro El funcionamiento de todos los caudalímetros de la serie LT se fundamenta en la misma base teórica: el aprovechamiento del flujo del fluido para hacer girar la turbina a una velocidad proporcional al caudal.
  • Page 41 15 - 100% del intervalo: 1% de la lectura indicada Por debajo del 15%: 0,15% a fondo de escala Grado de protección*: CTR-SR – IP54 (EN60529) CTR-mA, CTR-5V, LTR – IP66 (EN60529) *Con cable conectado Especificación eléctrica de la serie CTR Tensión de alimentación (VA): mA &...
  • Page 42 Todas las conexiones hidráulicas deben ser realizadas por personal debidamente capacitado. Las conexiones de entrada y salida deben siempre tener un diámetro interno similar al del caudalímetro para evitar los efectos de Venturi o estrechamiento. Flujometro CTR Mostrado En Un Montaje Tipico.
  • Page 43 El caudalímetro debe conectarse mediante un tubo flexible. Los tubos flexibles deben estar sin tensión (sujetos con abrazad- eras). Asegúrese de que las abrazaderas tengan una anchura equivalente al diámetro de la tubería, como mínimo, y sitúelas cerca de las fijaciones. Se recomienda instalar un filtro de 25 micras en el circuito hidráulico antes del caudalímetro.
  • Page 44 Dimensiones : milímetros (pulgadas) Modelo Weight kg (lbs) CT300R 49 (2”) 100 (4”) 182 (7-1/8”) 222 (8-3/4”) 102.5 (4”) 47.6 (1-7/8”) 138 (5-1/2”) 3.7 (8.1) CT400R 49 (2”) 100 (4”) 182 (7-1/8”) 222 (8-3/4”) 102.5 (4”) 47.6 (1-7/8”) 138 (5-1/2”) 3.7 (8.1) CT600R 75 (3”)
  • Page 45 Dimensiones: milímetros (pulgadas) Modelo Peso kg (libras) LT300R 49 (2”) 100 (4”) 182 (7-1/8”) 222 (8-3/4”) 102.5 (4”) 47.6 (1-7/8”) 150 (6”) 3.7 (8.1) LT400R 49 (2”) 100 (4”) 182 (7-1/8”) 222 (8-3/4”) 102.5 (4”) 47.6 (1-7/8”) 150 (6”) 3.7 (8.1) LT600R 75 (3”) 125 (5”)
  • Page 46 Detalles de las conexiones de las series CTR/LTR CT (5V) CT (4 - 20 mA) Reconocimiento de sensor (3 V) Pines Pines Pines Pines 1 = Entrada + 1 = Freq +ve 1 = Entrada + 1 = Salida V...
  • Page 47 Tabla de modelos Modelo Lumbreras principales Lumbreras superiores* Caudal Presión máx. CT300R-**-B-B-6 1” BSPP 1/4” BSPP 8 - 300 lpm 420 bar CT300R-**-S-S-6 1-5/16” -12UN #16 SAE ORB 7/16” -20UN #4 SAE ORB 2 - 80 US gpm 6000 psi CT400R-**-B-B-6 1”...

  • Page 48: Información Técnica

    Información técnica Todos los caudalímetros están calibrados de serie a 21 cSt. También ofrecemos calibraciones especiales para un intervalo de caudales a medida o para una viscosidad diferente. Para cualquier consulta sobre su aplicación concreta, póngase en contacto con nuestro departamento de ventas. Gráfico de caída de presión Viscosidad del aceite hidráulico 21 centistokes (válvula de carga completamente abierta) 10.0...
  • Page 49 Tabla de viscosidades cinemáticas (cSt) de distintos aceites minerales a temperaturas específicas Tipo de fluido Temp °C ISO15 ISO22 ISO32 ISO37 ISO46 ISO68 85.9 165.6 309.3 449.9 527.6 894.3 49.0 87.0 150.8 204.7 244.9 393.3 30.4 50.5 82.2 105.5 127.9 196.1 20.1 31.6...
  • Page 50 La exactitud del aparato puede verse afectada por el ciclo de funcionamiento, el estado del fluido o intervalos prolongados entre recalibraciones. Accesorios Webtec y sus distribuidores locales ofrecen una amplia gama de accesorios, entre ellos: transductores de presión (gama MPT), adaptadores para sensores de alta temperatura y presión (gama TP125), cables y pantallas remotas (gama DP130).
  • Page 51 Garantie limitée du fabricant Webtec Products Ltd. garantit à l’acheteur original, pendant un an à compter de la date d’achat, que le produit est libre de tout défaut dans les matériaux ou défaut de fabrication. La présente garantie ne couvre aucune partie du produit ayant été endommagée suite à tout usage abusif ou non conforme aux spécifications formulées par Webtec Products Ltd.
  • Page 52 Webtec Products Limited - se réserve le droit d’améliorer et de changer ses spécifications sans préavis. Webtec Products Limited - se reserva el derecho de realizar mejoras y cambios a las especificaciones sin previo aviso. Designed and produced by Webtec Graphics - Entwickelt und hergestellt von Webtec Graphics - Conçu et produit par Webtec Graphics - Diseñado y producido por Webtec Graphics...
