7 Raccordement
7.1 Capteurs
Fig. 7.3 :

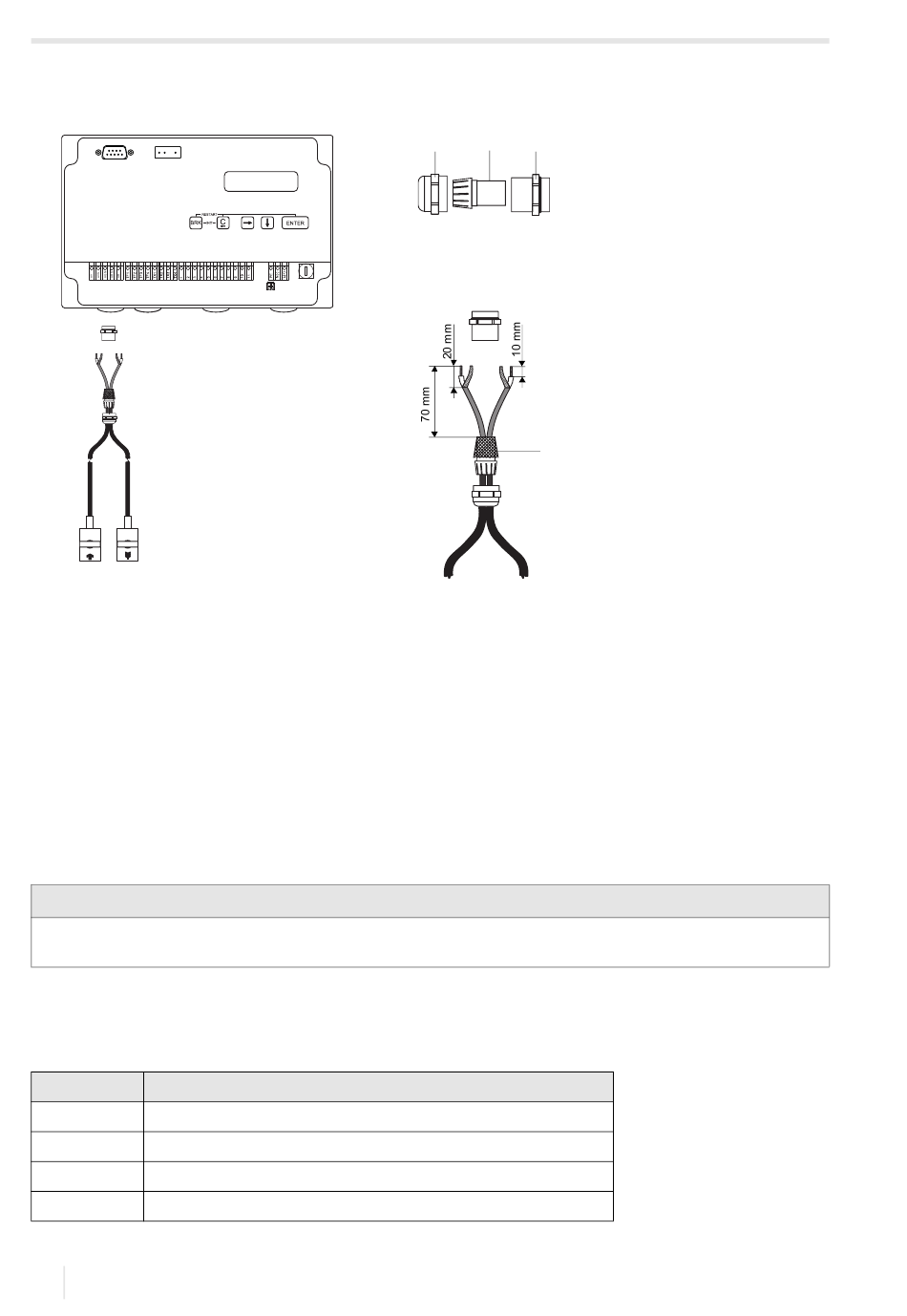

Raccordement du câble de capteurs avec gaine plastique et extrémités dénudées au transmetteur
1 – collerette
2 – pièce de compression
3 – corps
4 – blindage extérieur ramené
7.1.2

Raccordement de la rallonge au transmetteur

• La rallonge est raccordée au transmetteur en utilisant le raccordement des capteurs.
• Retirez le bouchon pour le raccordement du câble de capteurs.
• Dévissez le presse-étoupe de la rallonge. La pièce de compression reste dans la collerette.
• Faites passer la rallonge à travers la collerette et la pièce de compression.
• Préparez la rallonge.
• Raccourcissez le blindage extérieur et ramenez-le sur la pièce de compression.
• Vissez le côté bague d'étanchéité du corps dans le boîtier du transmetteur.
• Faites passer la rallonge dans le boîtier.
Avis !
Un bon contact électrique entre le blindage extérieur et la collerette (et donc le boîtier) est indispensable pour assurer
de bonnes caractéristiques CEM.
• Fixez le presse-étoupe en vissant la collerette sur le corps.
• Raccordez la rallonge aux bornes du transmetteur.
Tab. 7.2 :
Brochage
borne
raccordement
AV
câble blanc ou marqué (âme)
AVS
câble blanc ou marqué (blindage intérieur)
ARS
câble brun (blindage intérieur)
AR
câble brun (âme)
30
1
2
3
presse-étoupe
4
PIOX S502ID
2020-01-24, UMPIOX_S502IDV1-2FR
