6 Montage
6.2 Capteurs
6.2.1.2
Préparation de la conduite
Attention !
Contact avec de la poussière de meulage
Risque de blessures (p. ex. difficultés respiratoires, réactions cutanées, irritations des yeux)
→ Portez l'équipement de protection individuelle requis.
→ Observez les réglementations en vigueur.
Important !
La conduite doit être suffisamment solide pour qu'elle résiste à la charge occasionnée par les capteurs et les bandes
de serrage.
Avis !
Respectez les critères de sélection de la conduite et du point de mesure.
La rouille, la peinture ou des dépôts présents sur la conduite absorbent le signal sonore. Un bon contact acoustique entre
la conduite et les capteurs est obtenu de la manière suivante :
• Nettoyez la conduite au niveau du point de mesure.
– Si la surface est peinte, poncez-la pour la lisser. Il est inutile d'éliminer entièrement la peinture.
– Éliminez la rouille ou la peinture qui s'écaille.
• Utilisez la feuille de couplage ou appliquez du couplant acoustique le long de la ligne médiane sur la surface de contact
des capteurs.
• Assurez-vous qu'il n'y a pas d'inclusions d'air entre la surface de contact des capteurs et la paroi de la conduite.
6.2.1.3

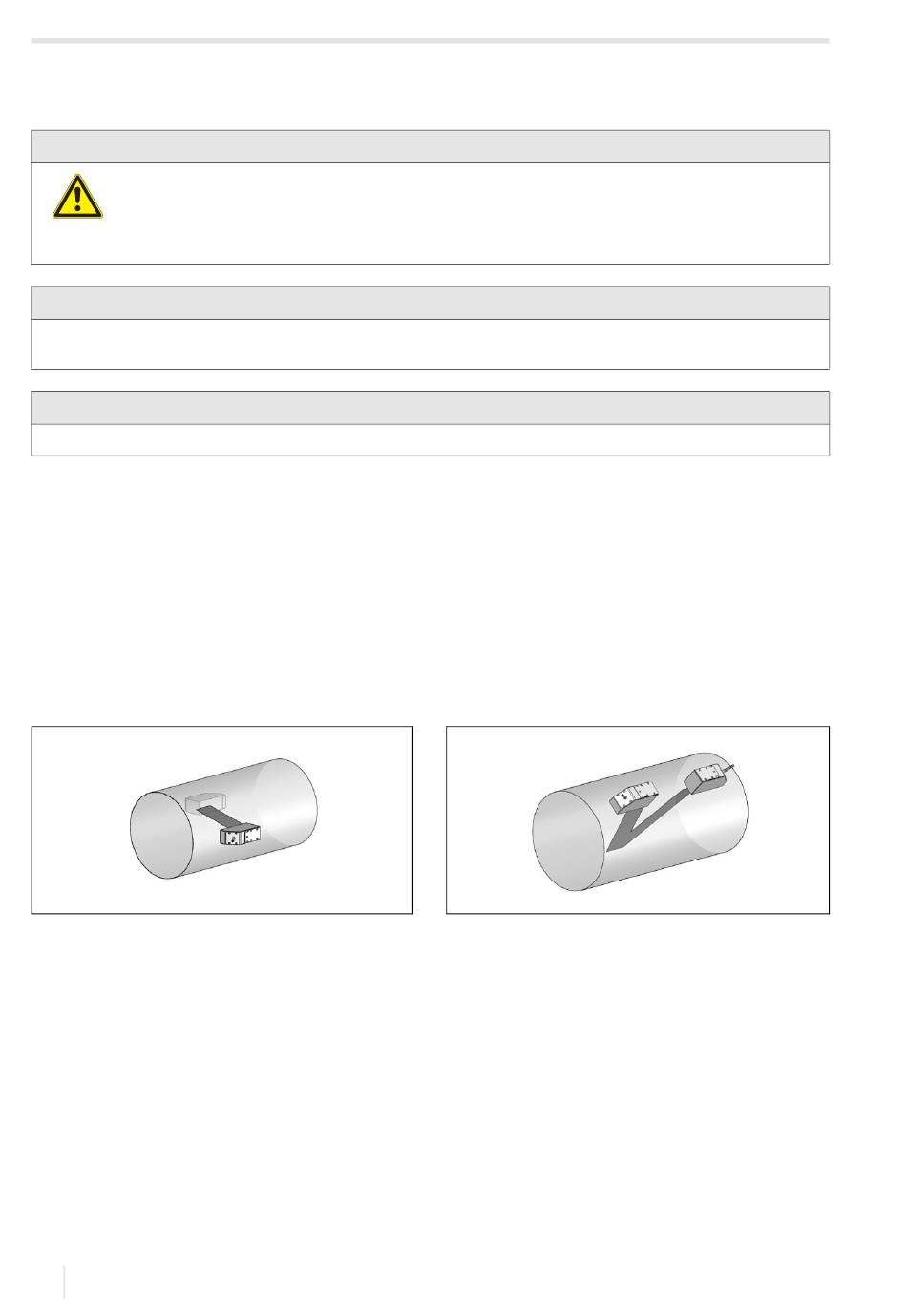

Sélection du montage de mesure
Montage diagonal à 1 faisceau
• plus grande plage de vitesses d'écoulement et de
célérités du son par rapport au montage réflexion
• utilisation en cas de dépôts sur la paroi intérieure de la
conduite ou avec les gaz ou les liquides à fort
amortissement acoustique (car 1 seul trajet du son)
Si le point de mesure est situé à proximité d'un coude, les montages de mesure suivants sont recommandés pour la
sélection du plan de faisceau sonore :
22
Montage réflexion à 1 faisceau
• plus petite plage de vitesses d'écoulement et de célérités
du son par rapport au montage diagonal
• les effets d'écoulement transversal sont compensés car
le faisceau traverse la conduite dans 2 directions
• précision de mesure supérieure car elle augmente avec
le nombre de trajets du son
PIOX S502ID
2020-01-24, UMPIOX_S502IDV1-2FR
