7. Installez le (nouveau) pneu ou la (nouvelle) rondelle (s'il y a eu retrait) :
a) Appliquez une petite quantité de couplant sur la paroi intérieure du pneu pour mouiller la surface et
réduire les microbulles.
b) Placez la rondelle sur l'extrémité de la sonde-essieu.
c) Alignez les pattes des orifices de remplissage (situées sur la bague d'étanchéité) et les encoches, et
7 b
4.4
Résolution de problèmes
Le Tableau 3 à la page 28 énumère des problèmes éventuels, leurs causes possibles et
les solutions suggérées.
7 c
7 f
7 d

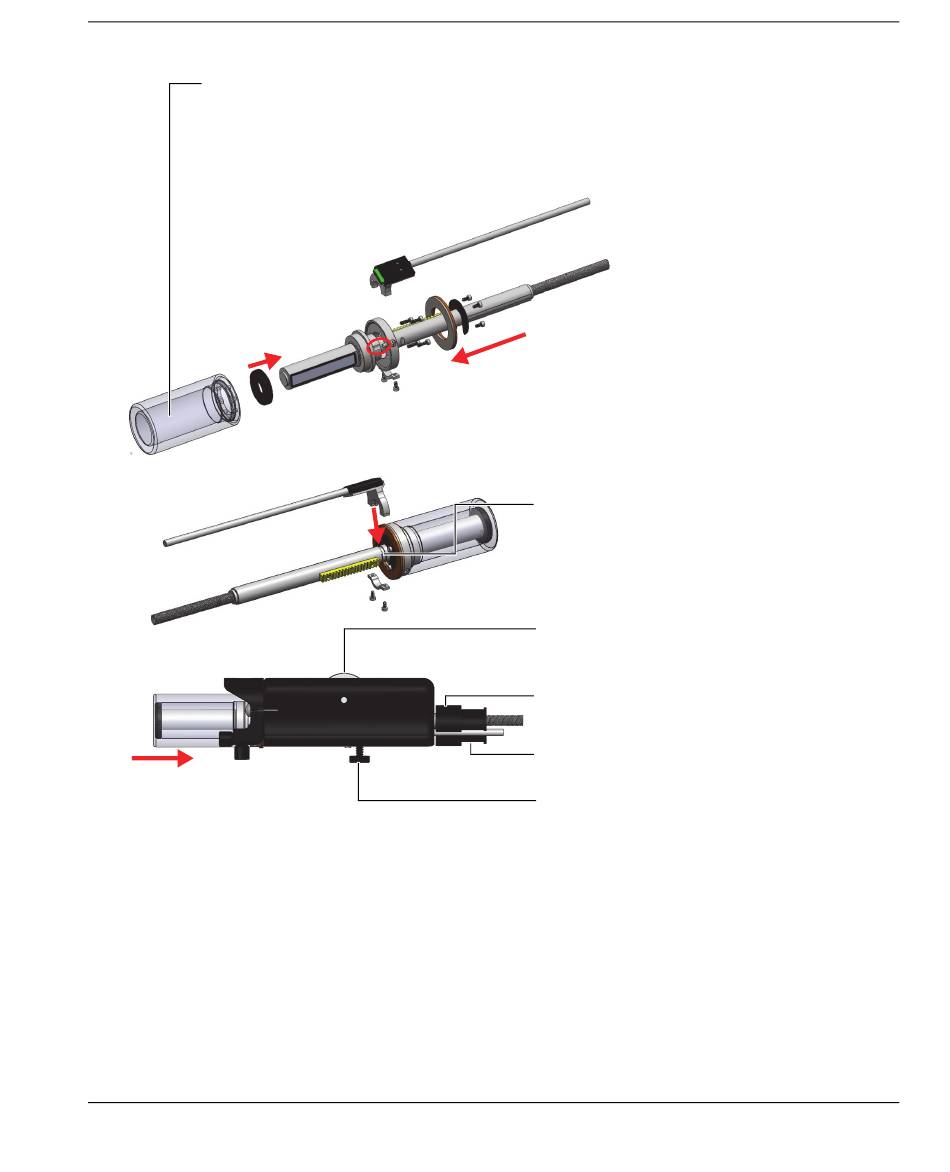

Figure 4-2 Étapes d'installation
Entretien et résolution de problèmes
10-007911-01FR [Q7780087], Rév. 2, Mars 2019
puis poussez le pneu sur la bague
d'étanchéité.
d) Serrez uniformément les quatre vis
pour réinstaller la bague
d'étanchéité.
e) Remplissez le pneu avec du
couplant (voir « Remplissage du
pneu » à la page 19).
f) Réinstallez l'aimant et son dispositif
de blocage, et puis serrez
doucement les quatre vis (ne
serrez pas trop pour éviter
d'endommager l'aimant).
8. Alignez le codeur sur la rainure pour l'installer sur
l'essieu, réinstallez la bride de retenue, serrez
doucement les deux vis (ne serrez pas trop pour
éviter d'endommager le codeur) et insérez le câble
dans l'assemblage.
9. Replacez l'assemblage de la sonde dans le
boîtier et poussez doucement jusqu'à ce que
l'engrenage s'enclenche, et puis tournez la molette
pour positionner la sonde.
10. Replacez le serre-câble et serrez la vis
(sans trop serrer).
11. Fixez de nouveau la gaine de câble à l'aide
d'une nouvelle attache.
12. Serrez la vis de serrage pour verrouiller la sonde
en place en vue de la prochaine inspection.
27
