10-007911-01FR [Q7780087], Rév. 2, Mars 2019
5.
Placez votre doigt au bout du tournevis pour tenir la vis de l'orifice de
remplissage.
6.
Réinsérez et serrez la vis dans son orifice pour fermer celui-ci.
2.2
Connexion du scanner
Branchez les câbles de la sonde et du codeur dans l'appareil (voir Figure 2-2 à la
page 20).
Connecteur
LEMO du codeur
Ensemble de
câbles (dans une
gaine) connecté
au scanner
2.3
Réglage des composants
Les composants du scanner EdgeFORM sont présentés en détail à la Figure 2-3 à la
page 21. Effectuez les réglages suivants en fonction de vos besoins en matière
d'inspection :
•
Sortez (ou rentrez) le pneu, et puis verrouillez-le une fois qu'il a atteint la bonne
position sur le joint à inspecter.
•
Réglez la position des roues de guidage pour optimiser la compression du pneu et
l'intensité du signal.
•
Examinez le signal sur l'appareil, et puis réglez la position du pneu pour
optimiser le signal.
20
Chapitre 2

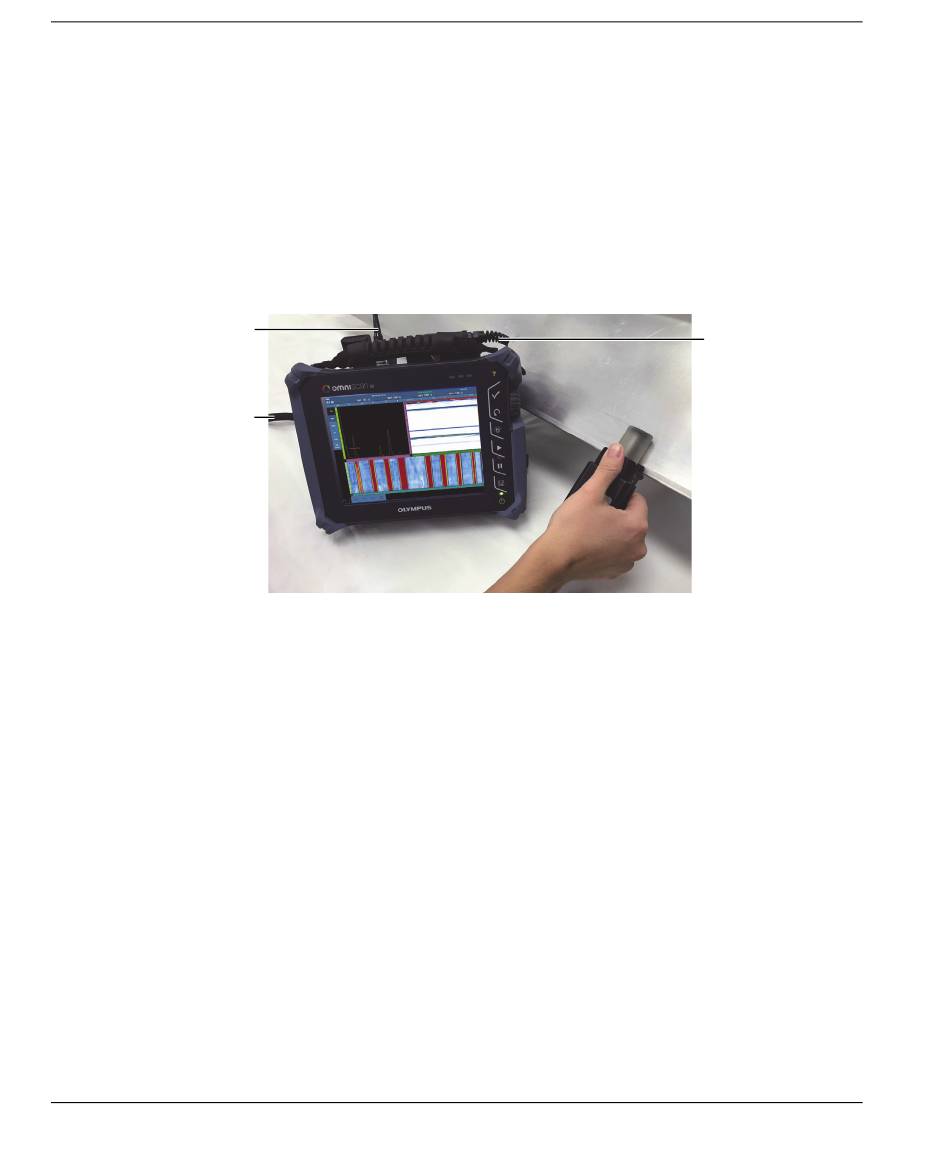

Figure 2-2 Connexions
Connecteur de
sonde OmniScan
