10-007911-01FR [Q7780087], Rév. 2, Mars 2019
1. Retirez l'attache du serre-câble pour libérer
la gaine de câble.
2. Desserrez la vis et retirez le serre-câble.
3. Desserrez la molette et allongez la sonde
jusqu'à ce qu'elle soit libérée (détachée de
l'engrenage).
4. Tirez doucement sur l'assemblage de la
sonde pour sortir le tout du boîtier.
5. Retirez les deux vis de la bride de retenue,
et puis tirez doucement sur le codeur pour le
retirer de la sonde-essieu. Sortez également le
câble de l'assemblage.
6. Au besoin, retirez le pneu et la rondelle :
a) Retirez les quatre vis du dispositif de blocage de l'aimant, et puis tirez sur
ce dernier pour le retirer.
b) Faites glisser l'aimant sur l'engrenage à crémaillère et sur l'essieu.
c) Retirez les quatre vis de la bague d'étanchéité du pneu.
d) Tirez sur le pneu pour le retirer de l'assemblage de la sonde.
e) Retirez la rondelle à l'intérieur du pneu.
ATTENTION
Lors du réassemblage, pour éviter d'endommager le filetage des pièces, serrez
doucement les vis (sans trop serrer).
26
Chapitre 4
6 e
6 d

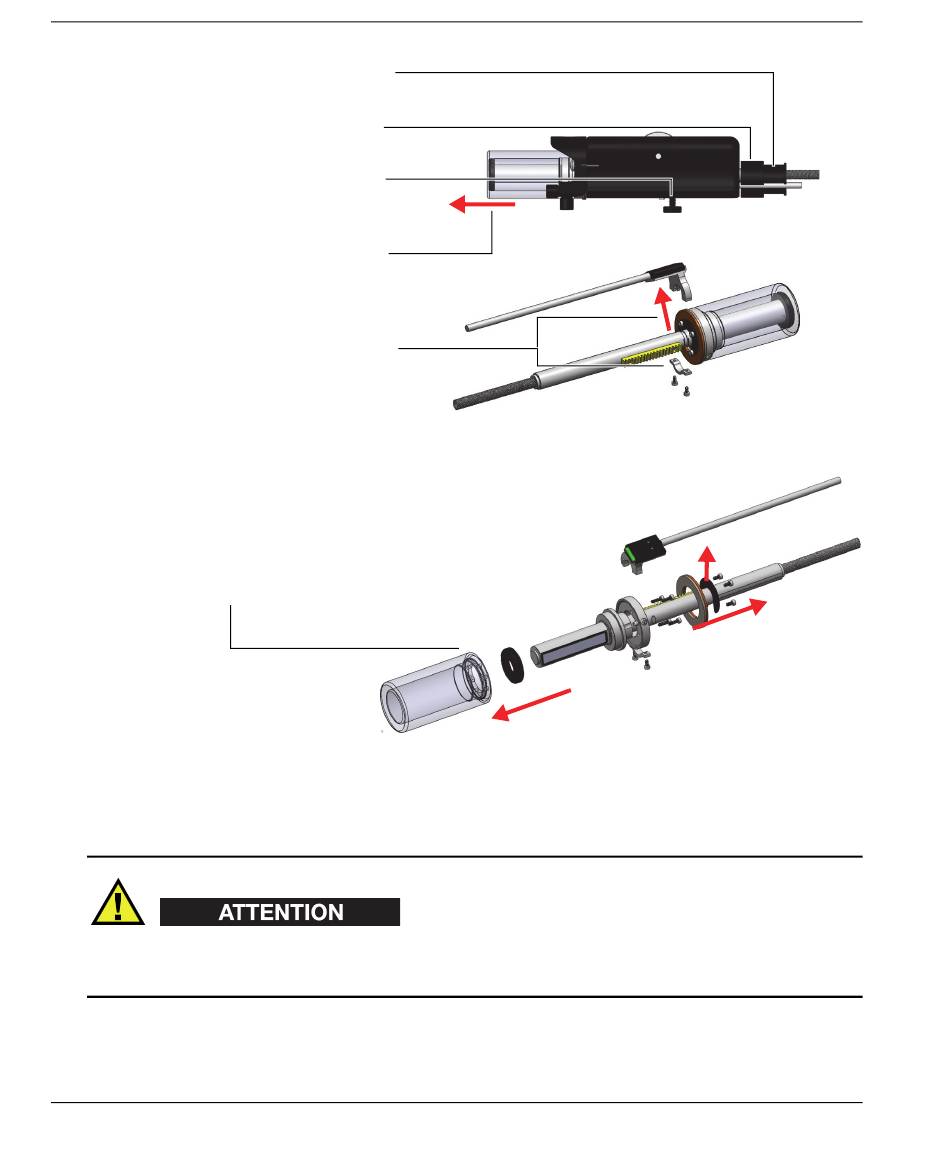

Figure 4-1 Étapes de retrait
6 a
6 c
6 b
