4.2.3
Vue d'une version PoE

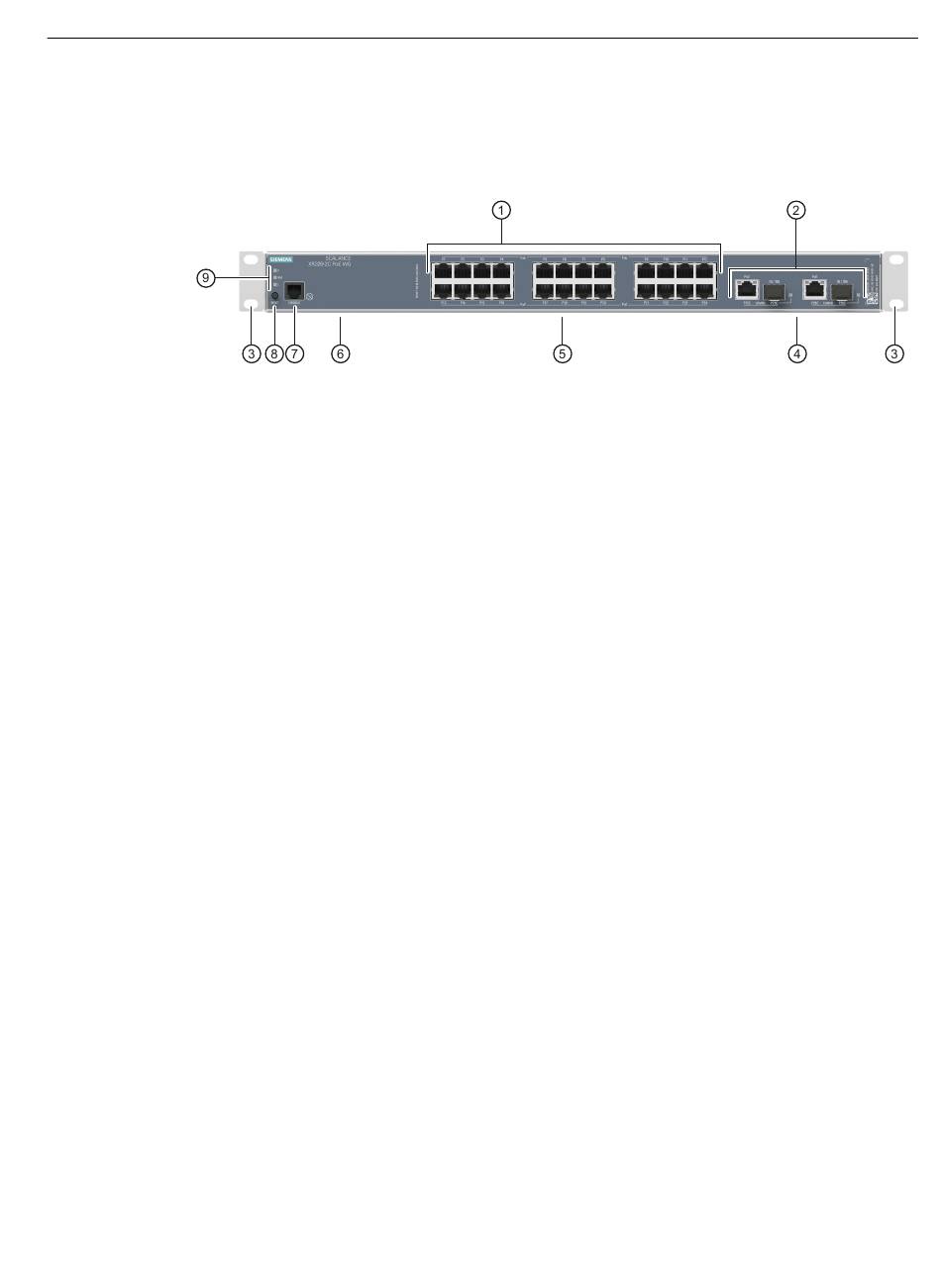

La figure ci-après donne un aperçu des composants d'une version PoE de SCALANCE XR-300WG
en prenant pour exemple un SCALANCE XR326-2C PoE WG.
①
②
③
④
⑤
⑥
⑦
⑧
⑨
SCALANCE XR-300WG
Instructions de service, 03/2021, C79000-G8977-C454-07
Ports électriques avec LED de port
Ports combinés avec LED de port
Équerres de fixation intégrées pour montage en rack 19"
Alimentation AC 240 V (face arrière)
Goujon de mise à la terre (face arrière)
Connecteur pour extension de puissance PoE par des alimentations externes (face arrière)
Interface série
Bouton-poussoir "RESET"
LED témoins
•
LED "F" de défaut
•
LED "RM" pour la fonction "Gestionnaire de redondance"
•
LED "L" témoin d'alimentation
Description
4.2 Vues de l'appareil
25
