Description
4.2 Vues de l'appareil
4.2.2
Vue d'une variante AC 240 V

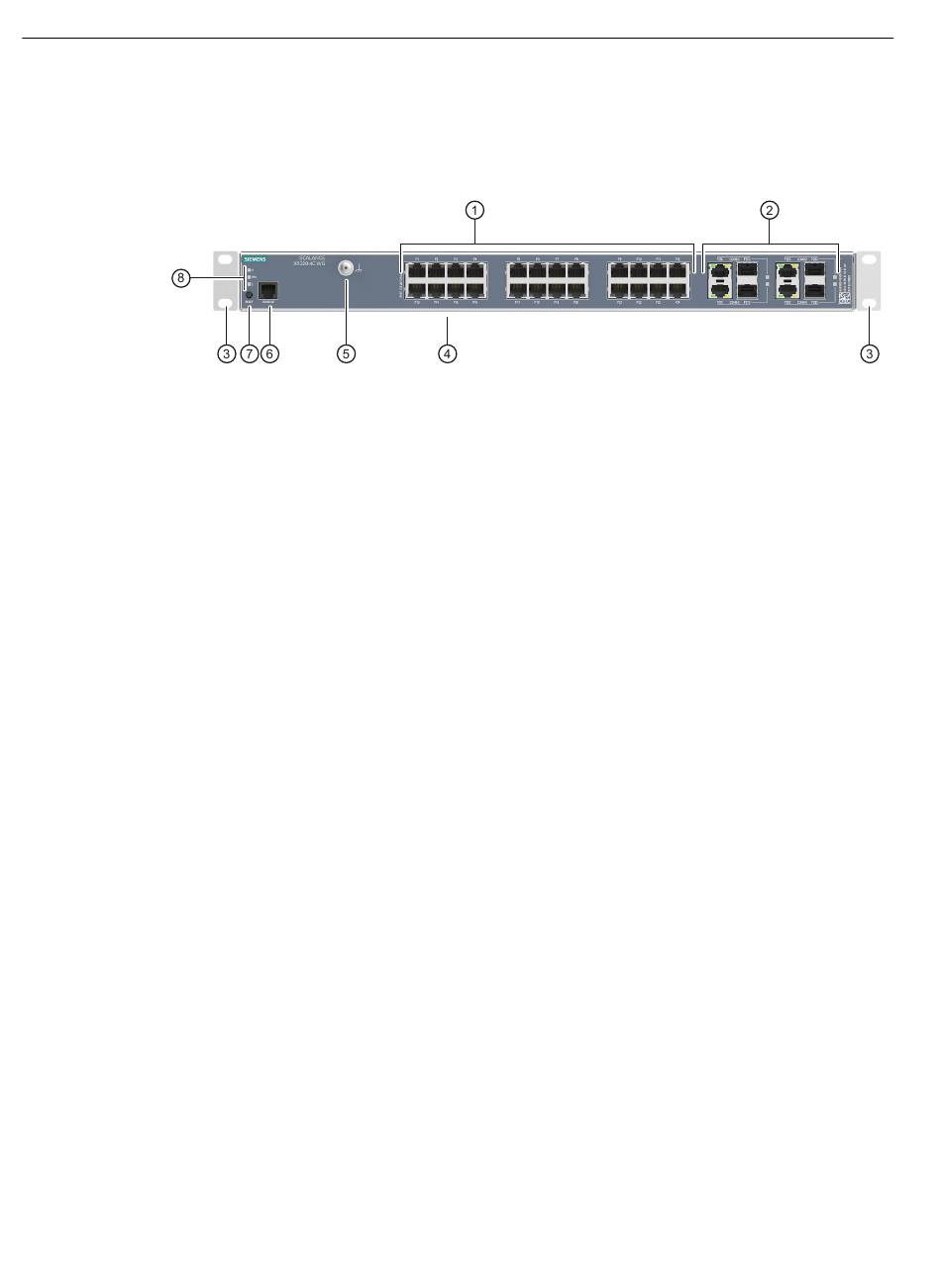

La figure ci-après donne un aperçu des composants d'une variante AC 240 V d'un SCALANCE
XR-300WG en prenant pour exemple un SCALANCE XR328-4C WG.
①
②
③
④
⑤
⑥
⑦
⑧
24
Ports électriques avec LED de port
Ports combinés avec LED de port
Équerres de fixation intégrées pour montage en rack 19"
Alimentation AC 240 V (face arrière)
Vis de mise à la terre
Interface série
Bouton-poussoir "RESET"
LED témoins
•
LED "F" de défaut
•
LED "RM" pour la fonction "Gestionnaire de redondance"
•
LED "L" témoin d'alimentation
Instructions de service, 03/2021, C79000-G8977-C454-07
SCALANCE XR-300WG
