Configuration avec le Web Based Management
5.3 Le menu "Information"
5.3.7

Redundancy

5.3.7.1

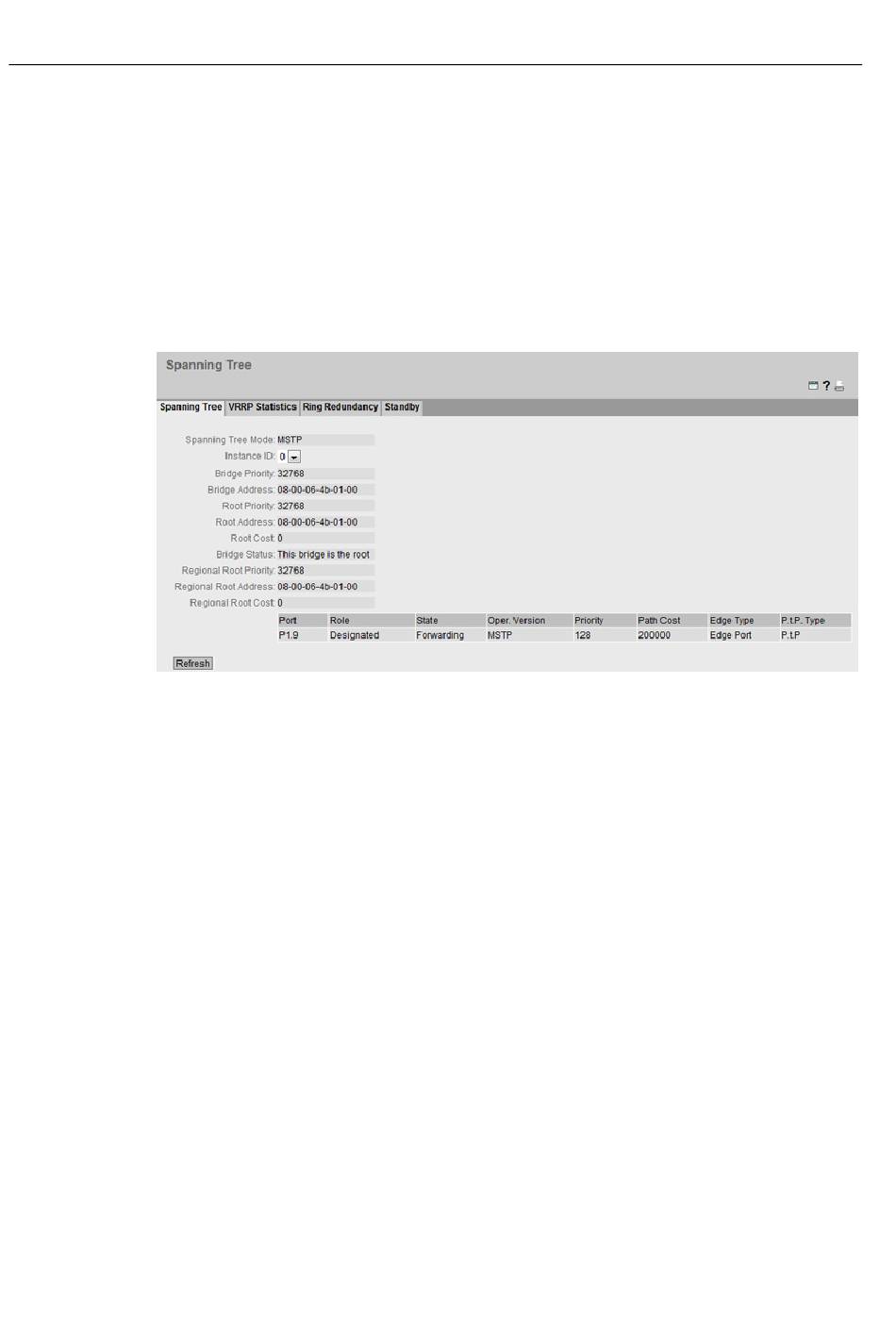

Spanning Tree

Introduction
Cette commande affiche les informations actuelles sur Spanning Tree et les paramètres du
pont racine.
Description des valeurs affichées
Les champ suivants sont affichés :
● Spanning Tree Mode
● Instance ID
Affiche le numéro de l'instance. Le paramètre est fonction du mode configuré.
● Bridge Priority / Root Priority
A l'aide de la priorité du pont, l'appareil qui deviendra root bridge est déterminé. Le pont
possédant la plus haute priorité (c.-à-d. avec la plus petite valeur pour ce paramètre)
deviendra root bridge. Si plusieurs appareils du réseau possèdent la même priorité,
l'appareil dont l'adresse MAC possède la plus petite valeur numérique sera le root bridge.
Les deux paramètres priorité du pont et adresse MAC forment l'identificateur du pont. Le
root bridge gérant tous les changements de chemin, une position centrale est préférable
72
Affiche le mode réglé. Le mode se définit sous "Layer 2 > Configuration" et sous "Layer 2
> MSTP > General".
Les valeurs suivantes sont possibles :
– '-'
– STP
– RSTP
– MSTP
