Configuration avec le Web Based Management
5.5 Le menu "Couche 2"
5.5.4.6

lpv4 Subnet Based VLAN

Introduction

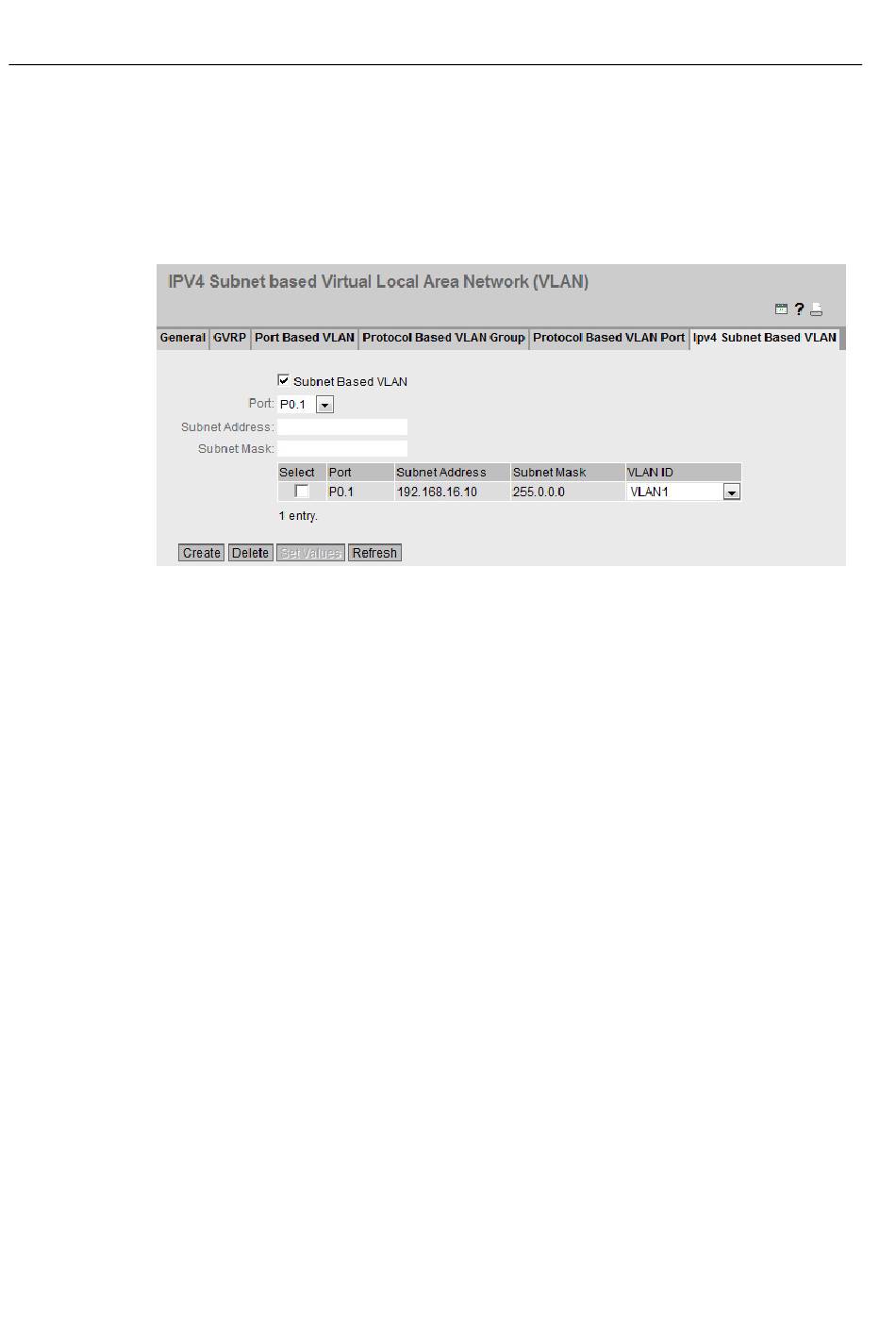

Cette page permet de définir l'ID de VLAN affecté au sous-réseau.
Description des champs affichés
La page contient les champs suivants :
● Subnet Based VLAN
Activez ou désactivez l'affectation de VLAN par sous-réseau.
● Port
Sélectionnez le port dans la zone de liste déroulante. Tous les ports et toutes les
agrégations de liens sont proposés.
● Subnet Address
Entrez l'adresse IP du sous-réseau.
Exemple : 192.168.10.0 pour le réseau 192.168.10.x avec les abonnés 192.168.10.1 à
192.168.10.254.
● Subnet Mask
Entrez le masque de sous-réseau.
Le tableau se compose des colonnes suivantes :
● Select
Sélectionnez la ligne que vous voulez supprimer.
● Port
Tous les ports disponibles et toutes les agrégations de liens sont affichés.
● Subnet Address
Affiche l'adresse IP de la passerelle.
