IKA RV 10 basic V Mode D'emploi page 31

☞ Insérez la traversée de vapeur jusqu'en butée.
☞ Verrouillez ensuite ce dispositif d'arrêt en tournant à 60° dans le
sens des aiguilles d'une montre (Fig. 10).
☞ Contrôlez le dispositif d'arrêt axial de la traversée de vapeur.
Dispositif de déblocage
L'écrou en plastique (E) sert d'aide au déblocage des joints rodés de
ballon coincés (Fig. 10).
☞ L'écrou en plastique (E) sert d'aide au déblocage des joints rodés
de ballon coincés (fig. 9).
☞ Pour ce faire, maintenez le ballon d'évaporation coincé et tour-
nez l'écrou en plastique (E) jusqu'au col du ballon d'évaporation.
Remarque : avant la mise en service, serrez à la main l'écrou en pla-
stique (E) en butée gauche. Ce faisant, fixez le dispositif d'arrêt (D)
de la traversée de vapeur.
☞ Placez le joint du condenseur RV 06.15 ou RV 06.13 dans le lo-
gement du condenseur et montez la verrerie sur l'appareil en sui-
vant les instructions de montage correspondantes (fig. 11 a, b et
c).
32

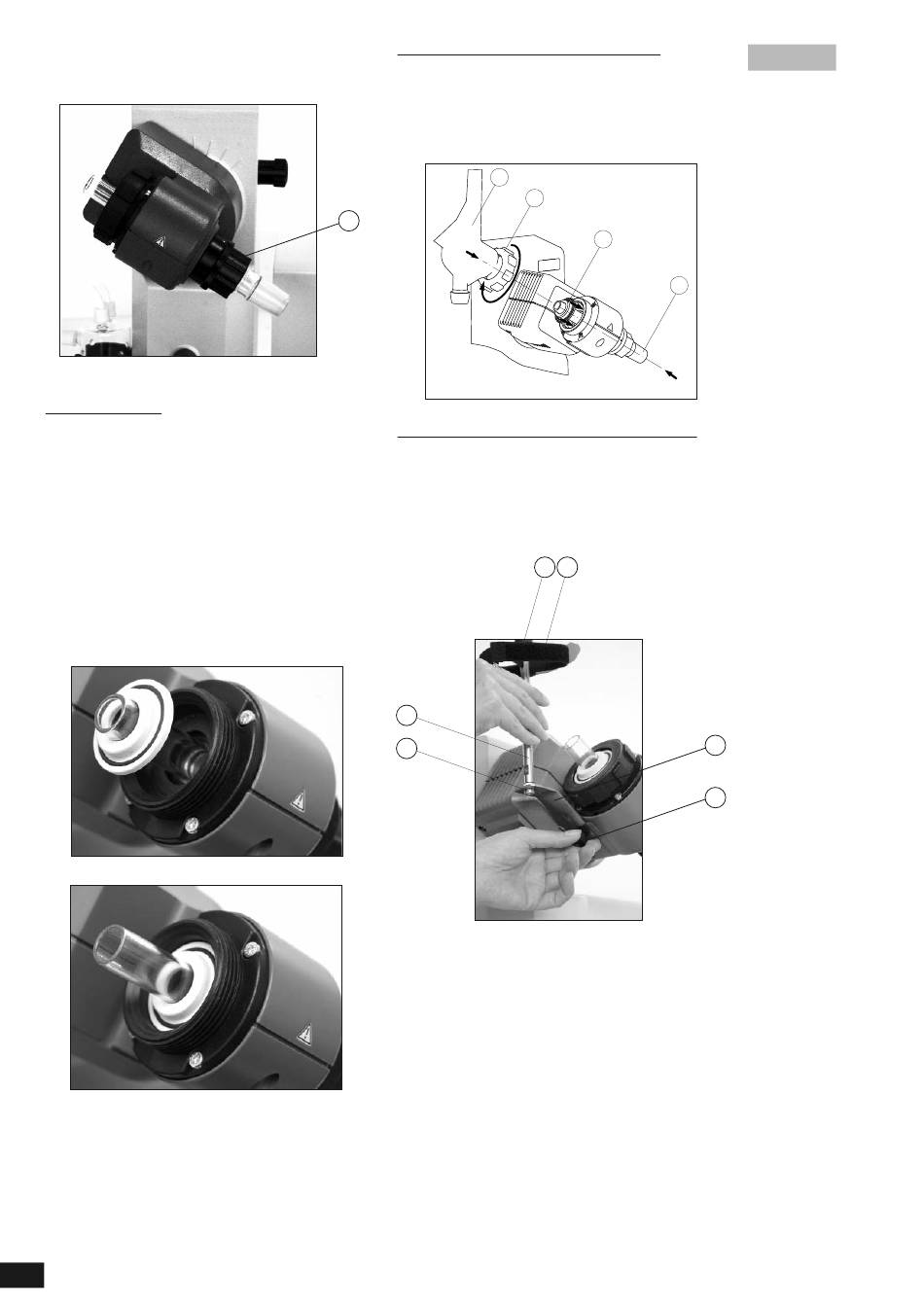

Avant la mise en service - Montage du joint RV 06.15
☞ Montez le conduit de vapour (1).
☞ Montez le joint RV 06.15 (2).
☞ Montez le refroidisseur (3a).
☞ Serrez l'écrou de serrage à la main. Mettez l'appareil en service
à 120 rpm pour 20 minutes. Serrez l'ecrou de serrage fermement
(3b).
E
Fig. 10
Montage de la fixation de condenseur de la verrerie verticale
☞ Montez la fixation de condenseur comme illustré (fig. 12).
☞ Montez la tôle (A) avec la vis moletée (B).
☞ Insérez la tige du statif (C) sur la tôle (B) et fixez-la avec l'écrou
(D).
☞ Posez la protection en caoutchouc (E).
☞ Fixez la bande Velcro (F) sur la tige du statif (C).
☞ Bloquez la verrerie verticale avec la bande Velcro (F).
C
D
Fig. 11a
Fig. 11b
3a
3b
2
Fig. 11c
E F
Fig. 12
1
A
B
042009
