Inbetriebnahme

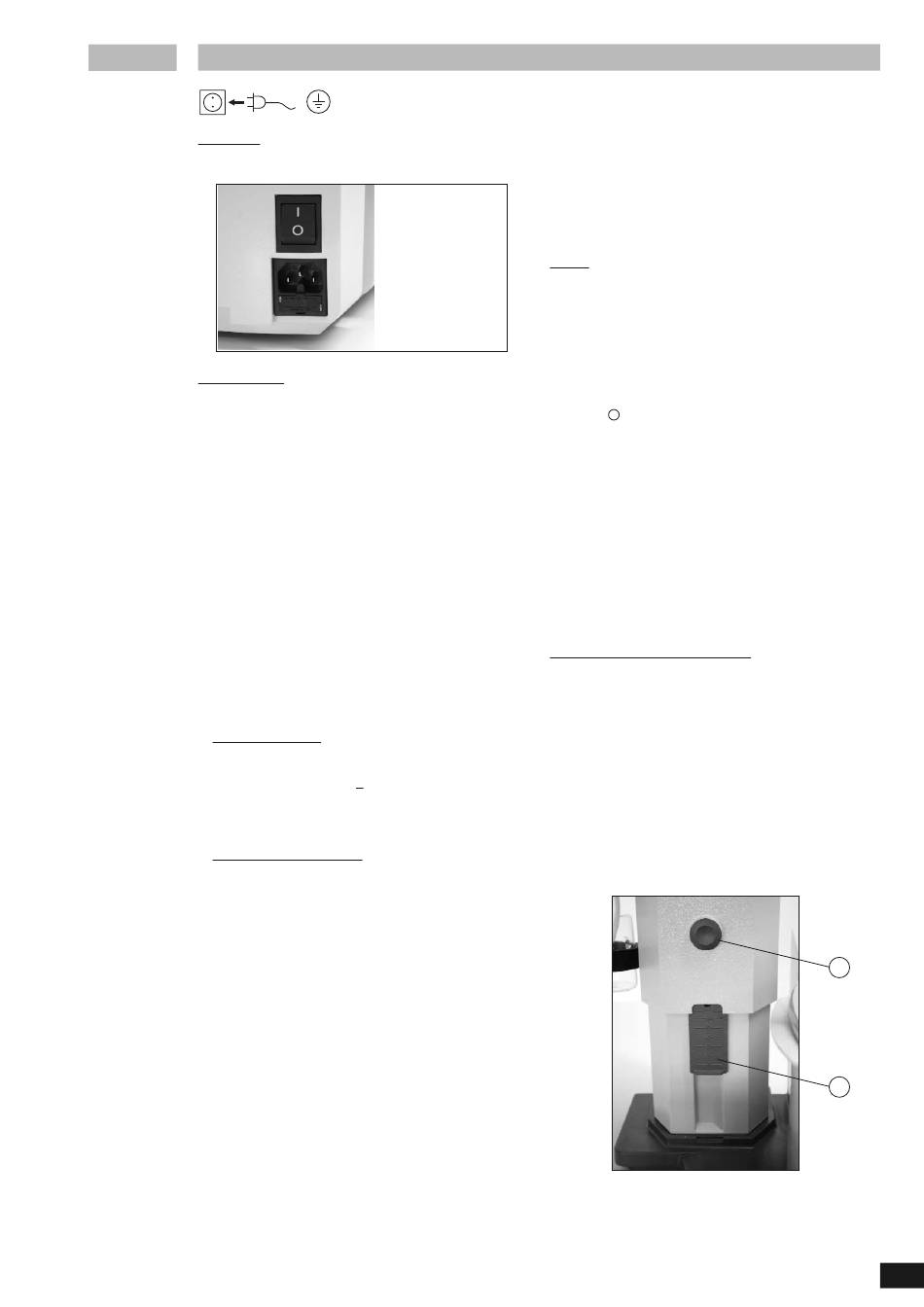

Netzschalter (Fig. 17)
☞ Schalten Sie das Gerät auf der rechten Geräteseite ein.
☞ Gerätefunktionen aktiviert
Funktionstasten (siehe Seite 4)
• Taste "Power" (1)
☞ Drücken Sie einmalig die Taste "Power"
☞ Modus "Stand-by"
☞ Drücken Sie erneut die Taste "Power"
☞ Gerätefunktionen wieder aktiviert
Anzeige "Softwareversion" wechselt in Anzeige "Parameter".
Hinweis: Das Gerät muss zuerst am Netzschalter an der rechten
Geräteseite eingeschaltet werden.
Hinweis: Gerät ist erst nach Abschalten des Netzschalters (rechte
Geräteseite) strom- und spannungslos!
• Taste Liftposition "L" (2)
☞ Drücken Sie die Taste "L", fährt der Lift nach oben.
☞ Lassen Sie die Taste "L" los, stoppt der Lift und bleibt in die-
ser Position stehen.
• Taste Liftposition "M" (3)
☞ Drücken Sie die Taste "M", fährt der Lift nach unten.
☞ Lassen Sie die Taste "M" los, stoppt der Lift und bleibt in die-
ser Position stehen.
• Drehknopf (4)
Einstellung Drehzahl
☞ Drehen Sie den Drehknopf
☞ Einstellung der Drehzahl
Einstellgenauigkeit Drehzahl: + 5 rpm,
Drehzahlbereich 20-270 rpm
Hinweis: Wählen Sie die Drehzahl > 100 rpm ist automatisch der
Sanftanlauf aktiviert.
Start / Stop Rotationsantrieb
☞ Drücken Sie den Drehknopf
☞ Start des Rotationsantriebes
☞ Drücken Sie erneut den Drehknopf
☞ Stop des Rotationsantriebes
• Taste Timer (5)
☞ Drücken Sie die Taste "Timer".
☞ Auf dem Display erscheint der Timerblock, die Anzeige "TIMER"
blinkt.
☞ Stellen Sie den Sollwert "Timer" am Drehknopf durch Drehen
ein (1 bis 199 Minuten).
☞ Speichern Sie den Sollwert "Timer" durch erneutes Betätigen
der Taste "Timer".
☞ Starten der Funktion "Timer"
- Automatisch bei laufendem Rotationsantrieb
- Rotationsantrieb starten
Hinweis: Nach Ablauf des Timers ertönt ein akustisches Signal, die
Rotation wird beendet und der Lift fährt nach oben.
☞ Auf dem Display erscheint der zuvorgespeicherte Wert.
☞ Deaktivieren Sie den Timer durch Einstellen des Sollwertes "0".
• Taste Int (6)
Intervallzyklus für Rechts-Linkslauf (Drehrichtungswechsel) des Ver-
dampferkolbens in Sekunden.
☞ Drücken Sie die Taste "Int"
☞ Auf dem Display erscheint Intervallblock, die Anzeige "INT" blinkt.
042009
Das Gerät ist nach Einstecken des Netz-
steckers betriebsbereit.
Fig.17
☞ Stellen Sie den Sollwert "Int" am Drehknopf durch Drehen ein (1
bis 60 Sekunden).
☞ Starten der Funktion "Int"
- Automatisch bei laufendem Rotationsantrieb
- Rotationsantrieb starten
Hinweis: Im Intervallbetrieb ist die maximale Drehzahl auf 200 rpm
beschränkt.
☞ Speichern Sie den Sollwert "Int" durch erneutes Betätigen der
Taste "Int".
☞ Deaktivieren Sie den Intervall durch Einstellen des Sollwertes "0".
Display (siehe Seite 4)
• Anzeige "REMOTE" (10)
(nur bei RV 10 digital)
Fernsteuerung über PC in Verbindung mit Software "labworld-
soft" ist aktiv.
• Anzeige "888 rpm" (20)
Aktuelle Soll- bzw. Ist-Drehzahl Anzeige in round per minute [rpm].
Beim Einschalten des Gerätes erscheint der zuletzt gewählte Soll-
wert "Drehzahl".
• Anzeige (30)
Rotationsantrieb aktiv.
• Anzeige "TIMER" (40)
Zeitablaufsteuerung aktiv.
Anzeige der verbleibenden Destillationszeit in Minuten [min].
Hinweis: RV 10 digital kann mit der Software "labwordsoft" nach Ab-
lauf des Timers zusätzlich die Abschaltung des Heizbad aktivieren.
• Anzeige "INT" (50)
Intervallbetrieb aktiviert.
• Anzeige "E01" (20)
--- nicht abgebildet ---
Fehlercodes, siehe Kapitel "Fehlercodes".
Einstellen des unteren Endanschlages
ACHTUNG! In Abhängigkeit von Kolbengröße, Einstellwinkel des
Rotationsantriebes sowie Heizbad- und Liftposition kann der Ver-
dampferkolben am Heizbad aufstehen. Glasbruchgefahr!
Begrenzen Sie mit dem variablen Endanschlag die untere Liftposition.
☞ Drücken Sie die Taste "M" bis der Lift die gewünschte Position
erreicht.
Hinweis: Der Verdampferkolben sollte zu 2/3 im Heizbad eintau-
chen.
☞ Zur Verstellung des Anschlagelementes (A) drücken Sie den zen-
tralen Knopf (B) an der Liftvorderseite (Fig. 18).
☞ Schieben Sie den Anschlag (A) in die gewünschte Position (Fig. 19).
☞ Drücken Sie die Taste "L" bis der Lift den oberen Endanschlag
erreicht.
Hinweis: Der Weg ist von 0 – 6 cm begrenzt.
B
A
Fig.18
