3. Remplacez la carte de commande correspondante (voir chapitre 8.3).
8.1.4
Le tableau a peu de clarté
1. Vérifiez le niveau configuré: pour cette fonction, consultez les instructions de la console de commande.
8.1.5
Un groupe complet de cartes à LED d'un des modules du tableau ne s'allume pas
1. Remplacez la carte de commande correspondante (voir chapitre 8.3).
2. Effectuez les opérations suivantes, requerrant l'intervention d'un technicien qualifié:
a) décrochez le tableau du mur et posez-le au sol;
b) ouvrez le compartiment de l'unité d'alimentation (Fig. 3.5);
c) localisez le fusible correspondant au connecteur où est branché le câble plat du module défectueux et
vérifiez son état;
d) remplacez le fusible s'il n'est pas en bon état, autrement remplacez la carte des connecteurs (H
3. Remplacez la câble qui connecte le module et l'unité d'alimentation.
8.1.6
Le signal sonore ne fonctionne pas
1. Vérifiez le niveau configuré: pour cette fonction, consultez les instructions de la console de commande.
2. Vérifiez la durée configurée: pour cette fonction, consultez les instructions de la console de commande.
3. Actionner le signal sonore à la main sur la Console de commande.
4. Effectuez les opérations suivantes, requerrant l'intervention d'un technicien qualifié:
a) décrochez le tableau du mur et posez-le au sol;
b) ouvrez le compartiment de l'unité d'alimentation (Fig. 3.5);
c) après avoir débranché les câbles plats qui connectent les modules (voir chapitre 3.2) désinstallez l'unité
d'alimentation;
d) localisez l'avertisseur sonore (klaxon), débranchez les câbles et essayez de l'alimenter directement avec
un courant continu +24 Vcc. Faites attention à la polarité (câble rouge: +);
e) si l'avertisseur n'émet aucun signal sonore, remplacez-le, autrement, remplacez la carte des connecteurs
(H
6
3A).
UB
X
8.2.
Remplacement d'une carte d'affichage à LED
Il est possible de remplacer la carte
frontalement, en évitant la désinstallation du
tableau.
1. Coupez
l'alimentation
électronique.
2. Avec un tournevis cruciforme, dévissez les
deux vis de serrage du panneau frontal
transparent sur le module où est installée
la carte à remplacer (Fig. 8.1, Fig. 8.2-1).
3. Faites glisser le panneau frontal vers le
haut, extrayez-le un peu à la base (Fig.
8.2-2) puis ôtez-le complètement de son
logement en agissant vers le bas (Fig. 8.2-
3).
4. Avec le tournevis, enlevez les vis de
serrage de la carte d'affichage à Led à
remplacer; écartez légèrement la carte de
sa position (Fig. 8.2-4) pour enlever le
connecteur du câble de connexion plat.
5. Branchez le connecteur du câble plat sur
la nouvelle carte et serrez-la avec les vis.
6. Remontez et fixez le panneau frontal sur le
tableau.
7. Alimentez à nouveau le tableau pour vérifiez le fonctionnement de la nouvelle carte.
8.3.
Remplacement d'une carte de commande
Il est possible de remplacer la carte frontalement, évitant la désinstallation du tableau.
F
E
S
AVERO
LECTRONICS
RL
du
tableau
43 / 56

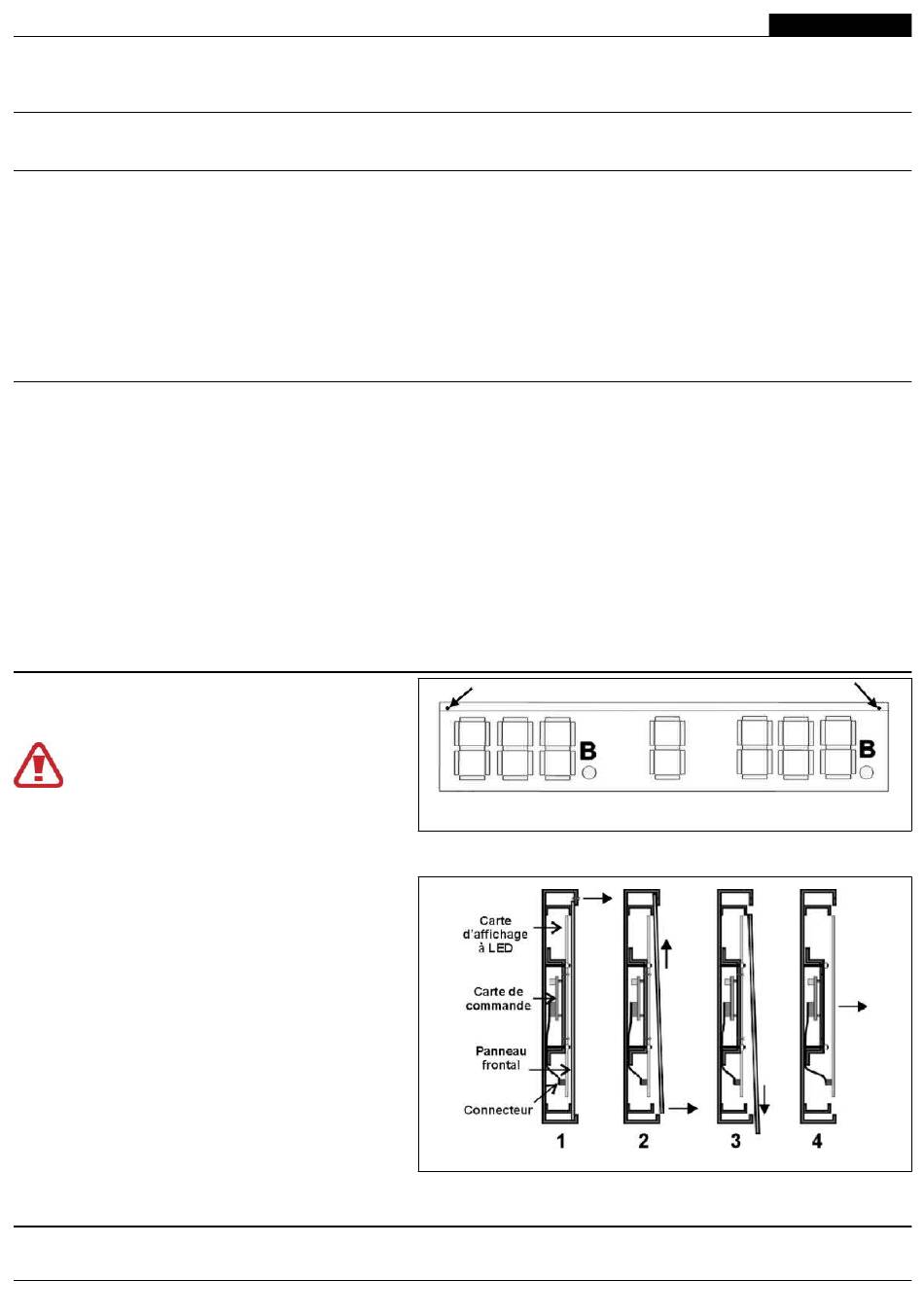

Fig. 8.1: Vis de serrage du panneau frontal
Fig. 8.2: Remplacement de la carte d'affichage (vue latérale)
00236-M01-03-ML - Series FS-1xx scoreboard installation
FRANÇAIS
6
3A).
UB
X
