1. Repérez le module où se trouve l'unité d'alimentation
(voir Fig. 3.2); utilisez un tournevis cruciforme pour ouvrir
le compartiment des connexions électriques (Fig. 3.5).
2. Branchez les câbles plats des différents modules aux
connecteurs (Fig. 3.3, Fig. 3.4) de la carte électronique
qui se trouve à l'intérieur du compartiment électrique.
Effectuez un montage ordonné en utilisant les conduits
qui se trouvent au verso du tableau pour connecter les
modules les plus éloignés. L'ordre de connexion n'est
pas important: chaque câble peut être branché à l'un
quelconque des 6 connecteurs disponibles.
3. Après avoir connecté tous les modules, fermez le
compartiment électrique.

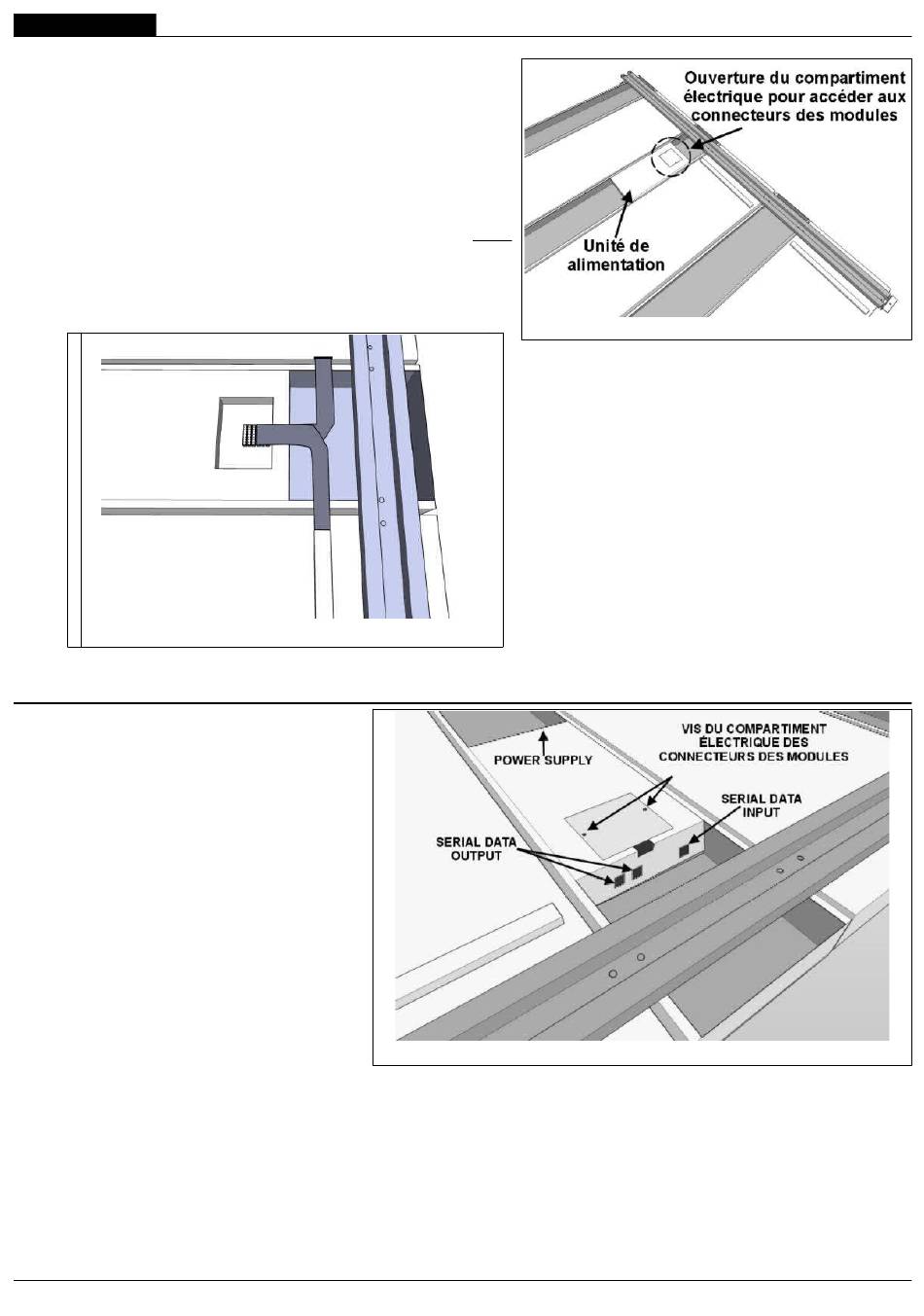

Fig. 3.3: Intérieur du compartiment électrique
3.3. Branchement des câbles d'alimentation et de transmission de données
L'unité d'alimentation (voir Fig. 3.5) a
les connecteurs suivants:
a) Prise d'alimentation
SUPPLY"
d'alimentation.
b) Entrée "SERIAL DATA INPUT" pour
brancher le câble série de la
Console de commande .
c) Deux sorties
OUTPUT" qui
mêmes données en provenance de
la Console; elles sont utilisées pour
connecter les autres tableaux de la
série FS placés à proximité, comme,
par exemple, les tableaux latéraux
pour l'affichage des fautes des
joueurs.
Ces sorties peuvent également être
utilisées pour connecter en cascade les tableaux montés sur une structure de support adéquate à 4 faces,
placée au centre dans un palais des sports.
Effectuez les opérations suivantes.
00236-M01-03-ML - Series FS-1xx scoreboard installation
Fig. 3.4: Câbles de connexion
"POWER
pour le câble
"SERIAL DATA
redistribuent les
Fig. 3.5:
Connexion du câble d'alimentation et des câbles série de données
