► Lorsqu'une tension externe est utilisée, relier le point de référence négatif de
cette tension à la borne 1�
Lorsque le contact s'ouvre (tension +24 V DC coupée), la temporisation de
démarrage pour les deux sorties commence�
En cas de défaut mémorisé, le signal +24 V DC sur la borne 17 n'est
effectif qu'après un reset effectué�
Grâce à un signal permanent +24 V DC sur la borne 17, les sorties 1 et 2
sont maintenues à l'état commutées lors de la temporisation de démarrage
active�
6.3.3 Entrée reset (reset 1/2)
En utilisant l'entrée reset (borne 18), un défaut mémorisé peut être remis à zéro�
► Pour ce faire, appliquer la tension +24 V DC interne (borne 5) ou une tension
+24 V DC externe via un contact qui se ferme sur borne 18�
Reset pour entrées 1 et 2 = borne 18
► Lorsqu'une tension externe est utilisée, relier le point de référence négatif de
cette tension à la borne 1�
Lorsque le contact s'ouvre (tension +24 V DC coupée), la remise à zéro de la
mémoire pour les deux sorties s'active�
Un signal permanent +24 V DC n'a aucune influence sur la fonction de
surveillance�

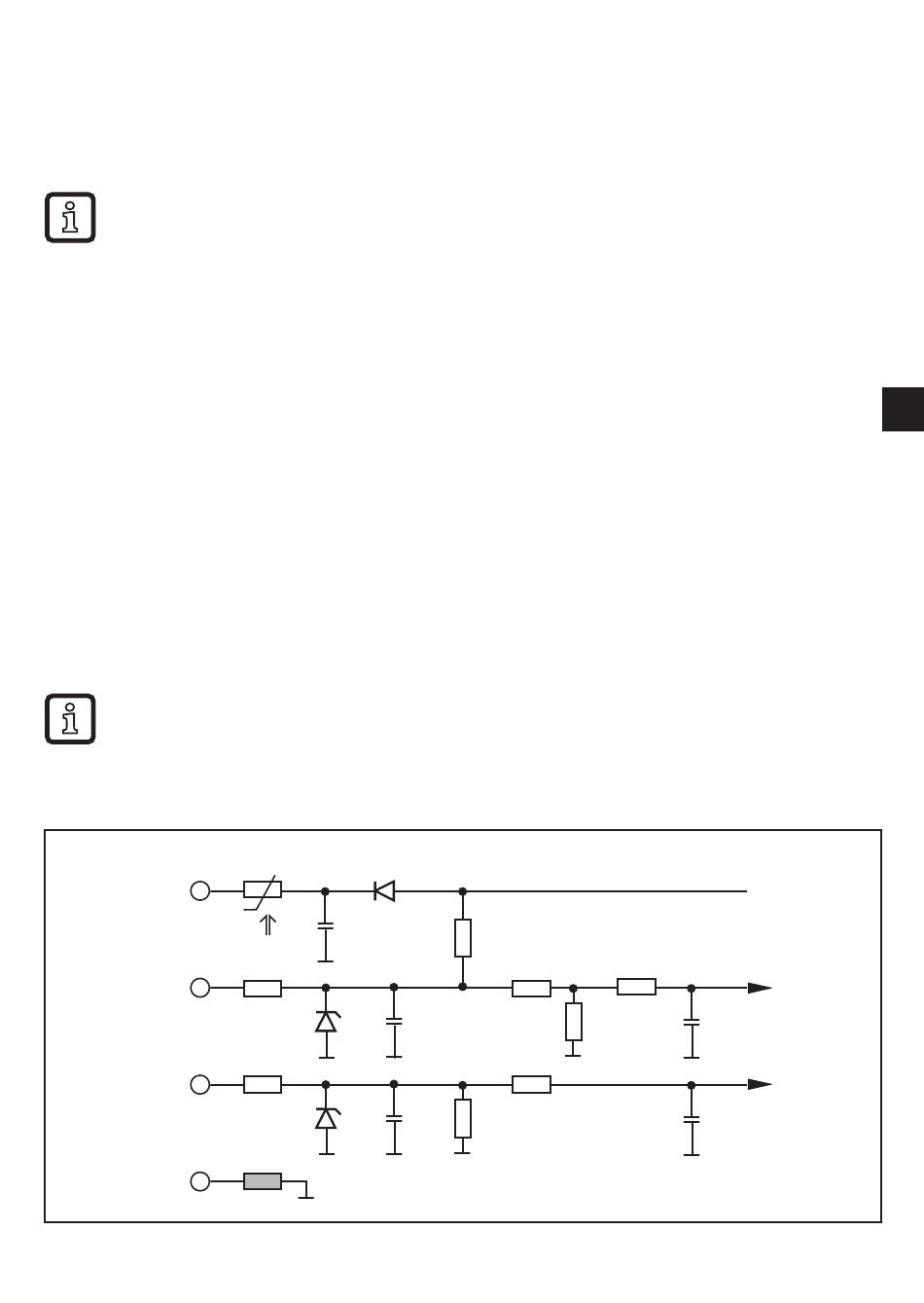

6.3.4 Technologie d'entrées typique F...-x
+ sensor supply
npn
pnp
- sensor supply
70E
47n
ϑ
270E
1n0
270E
1n0
2K2
4K7 10K
4K7
10K
2K2
U BB (24 V)
10n0
4n7
13
FR
