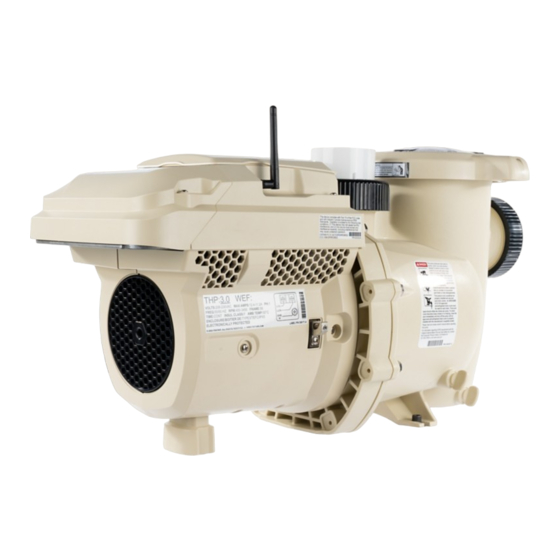

INTELLIFLO3™ VSF
INTELLIPRO3™ VSF
POMPES À VITESSE ET DÉBIT VARIABLES
GUIDE D'INSTALLATION
ET D'ENTRETIEN
CONSIGNES DE SÉCURITÉ IMPORTANTES
LISEZ ET SUIVEZ TOUTES LES INSTRUCTIONS
CONSERVEZ CES INSTRUCTIONS
Digital copies of all IntelliFlo3 VSF manuals,
as well as translated versions, can be found
at www.pentair.com, or by scanning the
provided QR code.
• Install and Maintenance Guide (P/N 356231)
• User's Guide (P/N 356088)
Se pueden encontrar copias digitales de
todos los manuales de IntelliFlo3 VSF,
así como versiones traducidas en www.
pentair.com, o escaneando el código QR
proporcionado.
• Guía de instalación y servicio (P/N 357973)
• Guía del usuario (P/N 357971)
Des copies numériques de tous les manuels
IntellFlo3 VSF, ainsi que les versions traduites,
peuvent être trouvées sur www.pentair.com, ou
en scannant le code QR fourni.
• Guide d'installation et d'entretien (P/N 357974)
• Guide d'utilisation (P/N 357972)
Publicité
Table des Matières
Dépannage
Manuels Connexes pour Pentair STA-RITE INTELLIFLO3TM VSF
Sommaire des Matières pour Pentair STA-RITE INTELLIFLO3TM VSF
- Page 1 IntelliFlo3 VSF, IntellFlo3 VSF, ainsi que les versions traduites, at www.pentair.com, or by scanning the así como versiones traducidas en www. peuvent être trouvées sur www.pentair.com, ou provided QR code.
-
Page 2: Important Consignes De Sécurité
Ce guide présente les instructions d'installation et de fonctionnement de la dans le sol ou sur le sol, ou dans un bâtiment, et ne peut pas être démontée pompe. Consultez Pentair si vous avez des questions concernant ce matériel. aux fins d'entreposage. Une piscine démontable est construite de façon à... - Page 3 IMPORTANT CONSIGNES DE SÉCURITÉ Enchevêtrement mécanique : Quand un bijou, un maillot de bain, une Installation de commandes électriques sur le épingle à cheveux, un doigt, un orteil ou une phalange est coincé dans une panneau de contrôle du matériel (interrupteurs ouverture d'une sortie ou d'un couvercle de drainage.
-
Page 4: Table Des Matières
Pompes de 1,5 HP d’entraînement Spécifications techniques Amorçage de la pompe Dimensions de la pompe Utilisation de Pentair Home Courbes de rendement de la pompe Fonctionnement de l’écran tactile Pompes de 3 HP Tableau de bord de la pompe Spécifications techniques... -
Page 5: Accessoires Offerts
Connexion aux technologies sans fil Wi-Fi et Bluetooth ® • Contrôleur à écran tactile monté sur le mécanisme • Compatibilité avec l’application Pentair Home d’entraînement (numéro de pièce 356159z – amande, • Programmation basée sur le débit pour un contrôle précis numéro de pièce 356348z – noir) et continu du débit de la pompe. -
Page 6: Installation
INSTALLATION Seul un professionnel qualifié en plomberie doit installer la pompe. Se reporter à la section « IMPORTANT CONSIGNES MINIMUM 3 PO DE SÉCURITÉ » aux pages i et ii pour obtenir des (7,6 CM) renseignements supplémentaires concernant l’installation et la sécurité. -
Page 7: Installation Des Éléments Électriques
VIS DE MISE À LA circuit indépendant protégé par un disjoncteur de fuite de TERRE (VERT) terre. Remarque : Pentair offre des disjoncteurs différentiels de fuite de terre à deux pôles de 20 A (numéro de COSSE DE LIAISON pièce PA220GF) qui assurent une protection personnelle tout en respectant les normes du Code national de l’électricité... -
Page 8: Connexion À Un Système D'automatisation
à un système d’automatisation spécifique. Utiliser un câble à deux conducteurs de 18 à 24 AWG pour connecter un système d’automatisation Pentair à la pompe. LORSQUE LA POMPE EST CONNECTÉE À L’AUTOMATISATION : •... -
Page 9: Entrées Numériques Du Panneau De Commande Des Relais
Ce programme d’entrée numérique remplacera tous les programmes programmés, l’automatisation ou l’entrée manuelle. Remarque : Consulter le Guide de l’utilisateur Pentair Home (numéro de pièce 356088) pour obtenir des instructions sur la visualisation et la modification des programmes de la pompe. -
Page 10: Utilisation
Tourner le couvercle du boîtier de crépine dans le sens connecter la pompe à l’application Pentair Home. Se contraire des aiguilles d’une montre et le retirer de la reporter au Guide de l’utilisateur Pentair Home (numéro de pompe. pièce 356088) pour consulter les instructions. -
Page 11: Fonctionnement De L'application Pentair Home
Certains modèles de pompes ne sont pas équipés d’un contrôleur à écran tactile, mais un écran tactile peut être ajouté à une pompe IntelliFlo3 VSF ou IntelliPro3 VSF. Si vous souhaitez ajouter un écran tactile à votre pompe, Pentair offre un contrôleur à... -
Page 12: Configuration Des Programmes
Configuration des programmes Pump Dashboard (tableau de bord de la pompe) ˃ All ÉCRAN « TABLEAU DE BORD DE LA POMPE » Programs (tous les programmes) > Program Setup (installation du programme) Les programmes peuvent être définis et modifiés individuellement à partir de l’écran « Tous les programmes », accessible depuis le tableau de bord de la pompe. -
Page 13: Paramètres De L'appareil
Paramètres de l’appareil Pump Dashboard (tableau de bord de la pompe) ˃ Device Settings (paramètres de l’appareil) Les paramètres de l’appareil sont accessibles en appuyant sur l’icône « engrenage » des paramètres de l’appareil ( ) dans le coin inférieur droit du Tableau de bord de la pompe. Appuyer sur EDIT (modifier) pour accéder à... -
Page 14: Paramètres Des Relais
Settings (paramètres de l’appareil) ˃ Relays (relais) La fonctionnalité suivante n’est accessible que si le panneau de commande de relais Pentair (numéro de pièce 356365z -- vendu séparément) a été installé sur votre pompe. Le panneau de relais comprend deux bornes à haute tension permettant de contrôler les lumières de la piscine,... -
Page 15: Paramètres Des Limites
Paramètres des limites Pump Dashboard (tableau de bord de la pompe) ˃ Device Settings (paramètres de l’appareil) ˃ Limits Parameters (paramètres des limites) Définir et modifier les limites de vitesse, de débit et de pression de la pompe. Ces réglages garantissent que votre pompe ne fonctionne pas en dehors des paramètres programmés. -
Page 16: Arborescence De L'écran Tactile
Arborescence de l’écran tactile TABLEAU DE BORD ALERTES (p. 7) CONSULTER LES PROGRAMMES EN PROGRAMMES EN COURS COURS PROGRAMMES INSTALLATION DU FAVORIS SURNOM FAVORIS PROGRAMME (p. 8) TOUS LES SÉLECTIONNER LE PROGRAMMES MANUEL PROGRAMMES MODE MINUTERIE PROGRAMMATION JOURNÉES (horaire SEULEMENT) HEURE DE DÉBUT ET DE FIN (horaire SEULEMENT) MINUTERIE... -
Page 17: Nettoyer Le Panier De Protection Pour Crépine De La Pompe
ENTRETIEN Il convient de toujours couper l’alimentation de la pompe au niveau du disjoncteur et de décharger la pression dans le système de filtration avant de procéder à l’entretien de la pompe. Le non-respect de cette règle risque de provoquer des blessures graves, voire la mort, aux personnes responsables de l’entretien, aux utilisateurs ou autres à... -
Page 18: Dépannage
DÉPANNAGE Toujours débrancher l’alimentation électrique de la pompe au disjoncteur avant son entretien. Le non-respect de cette règle risque de provoquer des blessures graves, voire la mort, aux personnes responsables de l’entretien, aux utilisateurs ou autres à la suite d’un choc électrique. NE PAS essayer d’effectuer des réglages ou des manœuvres d’entretien sans consulter votre détaillant ou un technicien de piscines qualifié. - Page 19 [ PAGE LAISSÉE EN BLANC ] Guide d’installation et d’ e ntretien des pompes à vitesse et débit variables INTELLIFLO3™ VSF/INTELLIPRO3™ VSF...
-
Page 20: D'entraînement
Démontage Réassemblage Si un nouveau joint d’étanchéité de l’arbre doit être OUTILS NÉCESSAIRES : installé : • Clé à douille et douille de 9/16 po • Clé à tête hexagonale de 1/4 po Gratter, abîmer ou autrement endommager les faces polies •... -
Page 21: Schéma De Démontage/Réassemblage De La Pompe
Schéma de démontage/réassemblage de la pompe Guide d’installation et d’ e ntretien des pompes à vitesse et débit variables INTELLIFLO3™ VSF/INTELLIPRO3™ VSF... -
Page 22: Retrait Et Installation Du Mécanisme D'entraînement
Retrait et installation du mécanisme d’entraînement Pour éviter les risques de décharge électrique dangereux ou fatals, couper l’alimentation électrique du moteur avant de travailler sur la pompe ou le moteur. RISQUE D’INCENDIE ET DE BRÛLURES. Le moteur de la pompe peut fonctionner à haute température. Pour réduire le risque d’incendie, ne PAS laisser de feuilles, de débris ou de matières étrangères s’accumuler autour du moteur de la pompe. -
Page 23: Dépannage
Problèmes de connectivité Bluetooth ® mode Bluetooth ® Redémarrage de l’application Pentair Home. Ajuster l’antenne de la pompe. S’assurer que les autorisations pour les téléphones intelligents sont accordées à la pompe. – Suite du dépannage à la page suivante –... -
Page 24: Cause Possible
• Consulter Paramètres de l’amorçage à la page 10 pour connaître les consignes à suivre si l’équipement est utilisé avec un contrôleur à écran tactile. • Si l’application Pentair Home est utilisée, se reporter au Guide de l’utilisateur Pentair Home (numéro de pièce 356088) pour consulter les instructions. - Page 25 Tableau de dépannage (suite) PROBLÈME CAUSE POSSIBLE MESURE CORRECTIVE La pompe est bruyante Débris en contact avec le ventilateur S’assurer que la grille de protection du ventilateur est propre. ou fonctionne de refroidissement Utiliser de l’air comprimé pour éliminer toute saleté, tout bruyamment.
-
Page 26: Alarmes Et Avertissements
Offline (hors ligne) La pompe est hors ligne. Le système infonuagique Pentair ne peut pas se connecter à votre pompe. Cela peut être dû à une coupure de courant au niveau de la pompe ou du routeur, ou à une perte du signal Wi-Fi vers la pompe. -
Page 27: Journal D'entretien
Journal d’entretien Guide d’installation et d’ e ntretien des pompes à vitesse et débit variables INTELLIFLO3™ VSF/INTELLIPRO3™ VSF... -
Page 28: Pièces De Rechange
PIÈCES DE RECHANGE Guide d’installation et d’ e ntretien des pompes à vitesse et débit variables INTELLIFLO3™ VSF/INTELLIPRO3™ VSF... -
Page 29: Liste Des Pièces (Modèles 3 Hp)
Liste des pièces de la pompe Liste des pièces de la pompe (modèles 3 HP) (modèles 1,5 HP) Amande – Noir – Amande – Noir – Article Description Article Description N° de pièce N° de pièce N° de pièce N° de pièce Couvercle du mécanisme d’entraînement 356214z 356349z... -
Page 30: Données Techniques
DONNÉES TECHNIQUES Spécifications techniques (modèles 1,5 HP) Tension d’entrée nominale 115/208 à 230 VCA Indice de protection NEMA Type 3/IPX5 environnementale Courant d’entrée 12,0/6,4-5,9 (A) Plage de conditions ambiantes Fréquence d’entrée 1PH, L1-L2 ou L-N, 50 ou 60 Hz Entreposage -40 °C à... -
Page 31: Spécifications Techniques
Spécifications techniques (modèles 3 HP) Tension d’entrée nominale 208 à 230 VCA Indice de protection NEMA Type 3/IPX5 environnementale Courant d’entrée 12,4/11,2 (A) Plage de conditions ambiantes Fréquence d’entrée 1PH, L1-L2 ou L-N, 50 ou 60 Hz Entreposage -40 °C à +60 °C (-40 °F à 140 °F) Watts d’entrée maximum 2 590 W Utilisation... - Page 32 La marque verbale et le logo Bluetooth® sont des marques déposées de Bluetooth SIG, Inc. aux États-Unis et/ou dans d’ a utres pays. Dans la mesure où Pentair améliore constamment ses produits et services, la société se réserve le droit d’ e n modifier les spécifications sans préavis.
