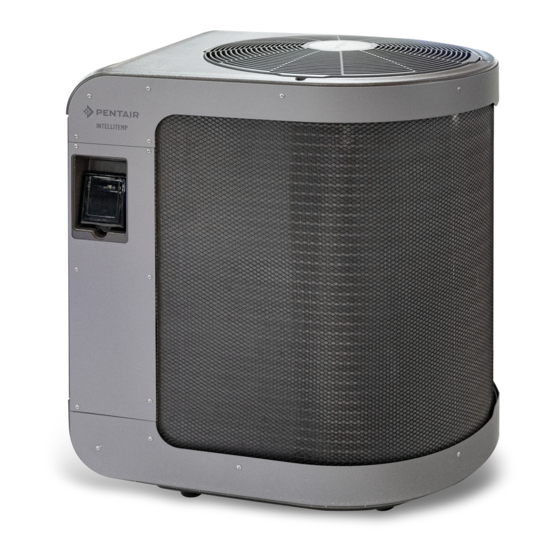

INTELLITEMP
Technologie de débit variable intégrée
GUIDE D'INSTALLATION ET D'UTILISATION
INSTRUCTIONS DE SÉCURITÉ IMPORTANTES,
LIRE ET SUIVRE TOUTES LES INSTRUCTIONS,
CONSERVEZ CES INSTRUCTIONS
PENTAIR AQUATIC SYSTEMS
(Rev. 01/06/2023)
Téléchargez la notice disponible en EN / FR / NL / DE / IT / ES / PO sur www.pentairpooleurope.com
i =
R32
FR
Pentair Temp
ITTP-5M-V
ITTP-6M-V
ITTP-8T-V
Publicité
Manuels Connexes pour Pentair INTELLITEMP ITTP-5M-V
Sommaire des Matières pour Pentair INTELLITEMP ITTP-5M-V
- Page 1 ITTP-6M-V INSTRUCTIONS DE SÉCURITÉ IMPORTANTES, ITTP-8T-V LIRE ET SUIVRE TOUTES LES INSTRUCTIONS, CONSERVEZ CES INSTRUCTIONS PENTAIR AQUATIC SYSTEMS (Rev. 01/06/2023) Téléchargez la notice disponible en EN / FR / NL / DE / IT / ES / PO sur www.pentairpooleurope.com...
- Page 2 être utilisés dans le présent document ne sont pas utilisées pour indiquer une affiliation ou l’ a ppro- bation entre les propriétaires de ces noms de marques et de Pentair. Ces noms et marques peuvent être les marques déposées de la ou des marques déposées de ces parties ou autres.
- Page 3 MISE EN GARDE ET CONSIGNES ET SÉCURITÉ IMPORTANTES Ce symbole indique que l’ a ppareil utilise du R32, Ce symbole indique qu’ u n technicien de maintenance doit manipuler un réfrigérant à faible vitesse de combustion. cet équipement conformément au manuel d’utilisation. Ce symbole indique que le manuel d’...
- Page 4 TABLEAU DES CARACTÉRISTIQUES INTELLITEMP 5M-V INTELLITEMP 6M-V INTELLITEMP 8T-V Modèles ITTP-5M-V ITTP-6M-V ITTP-8T-V SCOP selon EN 17645 Classification selon to EN 17645 Taille de bassin recommandée 15-85 m 85-105 m 105-160 m (Mai à septembre avec bâche) Air 26°C / Eau 26°C / 80%HR Puissance restituée 15,8 kW 18,5 kW...
- Page 5 Plaque constructeur Trappe accès aux connections électriques Manomètre IntelliTemp™- V 6M ITTP-6M-V QC Passed MADE IN CHINA Pentair International Sarl S/N 1234ABCD1234ABCD1234ABCD01 Mfg Year Avenue de Sévelin 20 SCAN 230V 50Hz~ / IPX4 / 2400 W Nov-2019 CH-1004 Lausanne (intérieur) Entrée eau...
- Page 6 INSTALLATION (SITE, TYPE DE SUPPORT, ESPACE LIBRE À PRÉVOIR) - Installer la PAC à l’ e xtérieur à plus de 3,5 m du bassin selon les normes en vigueur (NF C 15 100). - Poser la PAC sur une surface stable, solide (pouvant supporter le poids de l’ a ppareil) et de niveau (éventuellement réaliser un socle en béton, voir ci-dessous les dimensions recommandées).
- Page 7 DIMENSIONS : DIMENSIONS : INTELLITEMP IntelliTemp™- V 6M ITTP-6M-V QC Passed MADE IN CHINA Pentair International Sarl S/N 1234ABCD1234ABCD1234ABCD01 Mfg Year SCAN Avenue de Sévelin 20 230V 50Hz~ / IPX4 / 2400 W Nov-2019 CH-1004 Lausanne 316 mm 695 mm...
- Page 8 RACCORDEMENTS ÉLECTRIQUES : Raccordements de l’alimentation électrique : - Avant toute intervention à l’intérieur de la PAC, il est impératif de couper l’ a limentation électrique de la PAC : risque de choc électrique pouvant entraîner des dommages matériels, de graves blessures, voire la mort. - Seul un technicien qualifié...
- Page 9 Priorité de chauffage : Il est possible de brancher la pompe de filtration sur la PAC afin de forcer la filtration à fonctionner si l’ e au n’ e st pas à la température désirée. Il faut au préalable se procurer un « contact sec » (relai normalement ouvert ou contacteur) avec bobine 230V AC. Connections électriques : - Brancher la bobine de ce relai (A1 et A2) sur les bornes P1 et P2 de la PAC.
- Page 10 Raccordements électriques (alimentation électrique, pilotage à distance (RS-485) en option) Note: Il est possible de piloter votre PAC via un contact sec (interrupteur) ou le bus Pentair RS-485. 1: Retirer la trappe d’ a ccès en dévissant les quattre vis 2: Retirer la face avant du coffret électrique en dévissant les sept vis...
- Page 11 Bus de connection (ON-OFF déporté) (option carte Modbus) Pentair (IntelliPool, Speedeo...) Entrée contact sec (ON-OFF déporté), retirer le shunt présent Bus de connection Pentair (IntelliPool, Speedeo ...) Connexion à Maestro : Connexion à Speedeo: Connexion à IntelliPool : ON ?
- Page 12 Assurez vous que la PAC puisse recevoir un signal WiFi. Munissez vous d’un smartphone récent, activez le Bluetooth. - Sur les plateformes Apple et Android, télécharger l’ A pplication Pentair Temp puis créer votre compte en suivant les étapes. - Scanner le QR code situé derrière la trappe d’ a ccès afin de connecter votre IntelliTemp. Activez la connection Bluetooth de votre PAC en appuyant 10 sec sur le bouton appairage du module WiFi installé...
- Page 13 RÉGULATION (CONTRÔLEUR ÉLECTRONIQUE) Ventilateur Mode choisi Relais P1-P2 pour 10:43 10:43 en rotation pompe piscine 2020 2021 activé 2022 Débit d’ e au Compresseur Date Year Month am/pm détecté en fonctionnement Heure 10:43 10:43 Mode énergétique choisi Timer 1 ON 9 45 18 00 Timer 1 OFF...
- Page 14 MODES DE FONCTIONNEMENT - Mode chauffage ou refroidissement ECO-SILENCE: Le plus économique et silencieux. La PAC fait varier la vitesse des composants pour maintenir un niveau sonore et un rendement optimal. Utilisation de 30% à 60% de la puissance. Le COP et le niveau sonore sont privilégiés, le ventilateur fonctionne en vitesse mini et le compres- seur fonctionne pour optimiser le COP.
- Page 15 ENTRETIEN / MAINTENANCE - Avant toute opération d’ e ntretien de la PAC, il est impératif de couper l’ a limentation électrique : risque de choc électrique pouvant entraîner des dommages matériels, de graves blessures, voire la mort. L’ e ntretien est à effectuer par un technicien qualifié. Nettoyage (doivent être exécutées par une personne qualifiée au moins une fois par an) : - Le nettoyage des entrées des évaporateurs et de la sortie du ventilateur sont nécessaires au maintien d’un bon rendement.
- Page 16 SCHÉMAS ÉLECTRIQUES ITTP-5M-V / ITTP-6M-V ITTP-8T-V...
- Page 17 RECYCLAGE DE LA PAC Si votre PAC est en fin de vie et si vous ne souhaitez pas la conserver, ne pas la jeter à la poubelle. La PAC doit faire l’ o bjet d’une collecte sélective en vue de sa réutilisation, de son recyclage ou de sa revalorisation. Elle contient des substances potentiellement dangereuses pour l’...
- Page 18 © 2023 Pentair. Todos los derechos reservados. Ave. de Sévelin 20, CH-1004 - LAUSANNE, Svizzera Tutti i marchi e i loghi Pentair indicati sono di proprietà di Pentair. Marchi e loghi di terze parti, registrati e non, sono di proprietà dei rispettivi titolari.
