90
C
80
4
70
60
50
40
30
20
+20 +10

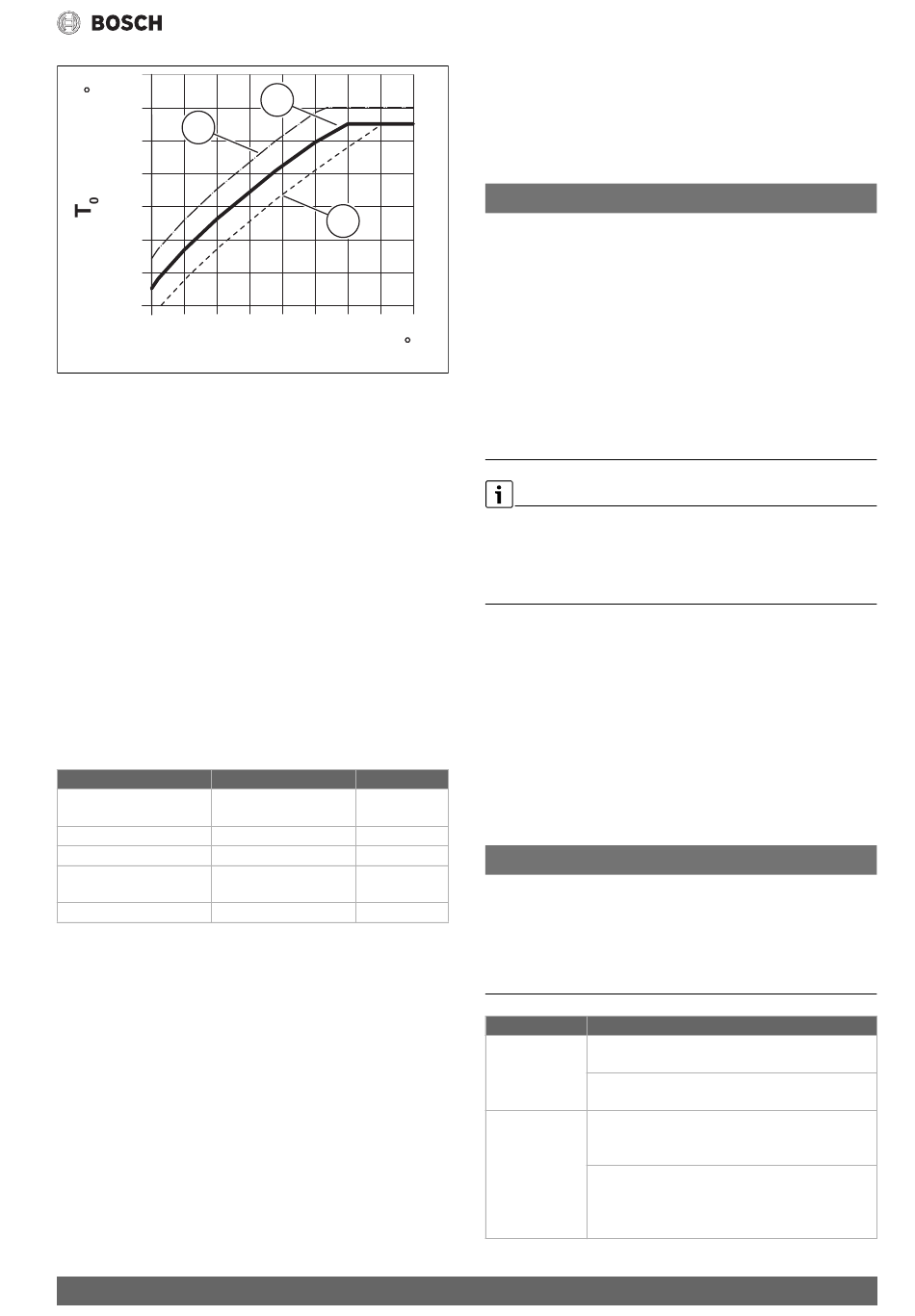

Fig. 5 Réglage de la courbe de chauffage pour radiateur
Déplacement parallèle par Temp. ambiante Offset ou tempéra-
ture ambiante souhaitée
T Température extérieure
1
T Température départ
0
[1] Réglage : T = 75 °C, T
0 1,min
à T = 75 °C
0,max
[2] Réglage : T = 80 °C, T
0 1,min
[3] Réglage : T = 70 °C, T
0 1,min
[4] Décalage parallèle de la courbe de base [1] par la modification du
décalage de +3 ou élévation de la température ambiante souhai-
tée, limitation avec
T0,max
[5] Décalage parallèle de la courbe de base [1] par la modification de
l'offset -3 ou réduction de la température ambiante souhaitée,
limitation à T = 75 °C
0,max
Courbe de chauffage simple
La courbe de chauffage simple (Type régul. circ. chauff. 1 : Temp. ext.
av. pied de courbe) est représentée comme une droite. Cette droite est
décrite par deux points : pied de courbe (début de la courbe de chauf-
fage) et point d'extrémité.
Température extérieure mini-
male T
1,min
Pied de courbe
Point d'arrêt
Température de départ maxi-
male T
0,max
Offset température ambiante
Tab. 16 Réglages de base des courbes de chauffage simples
Chauffage continu sous une température extérieure précise
Pour prévenir le refroidissement de l'installation de chauffage, la norme
DIN-EN 12831 exige que les surfaces de chauffe et le générateur de cha-
leur soient déterminés à une certaine puissance pour maintenir le
confort thermique. Si la température est inférieure à la température exté-
rieure réglée dans Chauffage continu sous, le mode abaissement actif
est interrompu par le chauffage normal.
Si par exemple, les réglages Abaissement : Chauffage arrêté : 5 °C et
Chauffage continu sous : -15 °C sont actifs, le mode abaissement est
activé si la température extérieure modérée est comprise entre 5 °C et -
15 °C et le chauffage est activé en dessous de -15 °C. Des surfaces de
chauffe plus petites peuvent ainsi être utilisées.
HPC 400 – 6720892166 (2019/01)
1
5
0 -20
-10
T
1
0010021110-001
= –10 °C (courbe de base), limitation
= –10 °C, limitation à T = 80 °C
0,max
= –20 °C
= 80 °C
Chauffage par le sol Radiateur
– 10 °C – 10 °C
25 °C 25 °C
45 °C 60 °C
48 °C 75 °C
0,0 K 0,0 K
Protection hors gel température limite (seuil de température exté-
rieure)
Cette option permet de régler la température limite pour la protection
contre le gel (seuil de température extérieure). Elle n'agit que si dans le
menu Protection antigel Température extérieure ou Temp. ambiante
et extérieure est réglé.
AVIS :
Détérioration des conduites d'eau de chauffage si la température
limite de protection antigel est réglée trop bas et si la température
extérieure est trop longtemps inférieure à 0 °C.
▶ Seul un professionnel doit effectuer le réglage de base de la tempéra-
ture pour la protection antigel (5 °C).
▶ Ne pas régler la température limite pour la protection antigel trop bas.
Les dommages résultant d'une température limite de protection anti-
C
gel trop faible ne sont pas couverts par la garantie.
▶ Régler la température limite de protection antigel et la protection
hors gel pour tous les circuits de chauffage.
▶ Pour garantir la protection contre le gel de la totalité de l'installation
de chauffage, régler dans le menu Température extérieure, Temp.
ambiante et extérieure ou Protection antigel.
Le réglage Température ambiante n'offre pas de protection antigel
absolue, les conduites posées dans les façades risquant de geler. Par
contre, si une sonde de température extérieure est installée il est pos-
sible, indépendamment du type de régulation réglé, de garantir la pro-
tection hors gel de l'ensemble de l'installation de chauffage.
4.3.4 Menu séchage dalle
Ce menu n'est disponible que si un circuit de chauffage au sol au moins
est installé et réglé.
Ce menu permet de régler un programme de séchage de la dalle pour le
circuit de chauffage sélectionné ou pour la totalité de l'installation. Pour
sécher une nouvelle chape, le chauffage fait se dérouler une fois le pro-
gramme de séchage de chape automatiquement.
En cas de panne de courant, le module de commande poursuit le pro-
gramme de séchage de chape automatiquement. La panne ne doit toute-
fois pas durer plus longtemps que la réserve de marche du module de
commande ou la durée maximale d'une coupure.
AVIS :
Risque d'endommager ou de détruire la dalle !
▶ Sur les installations à plusieurs circuits, cette fonction ne peut être
utilisée qu'avec un circuit de chauffage avec vanne de mélange.
▶ Régler le séchage de la dalle selon les indications du fabricant.
▶ Inspecter les installations quotidiennement malgré le séchage de la
dalle et rédiger le compte-rendu prescrit.
Option
Activé
Délai d'attente avt
démarr.
Plage de réglage : description des fonctions
Oui : les réglages nécessaires pour le séchage de dalle
s'affichent.
Non : le séchage de dalle n'est pas activé et les réglages ne
s'affichent pas (réglage de base).
Pas de délai d'attente : le programme de séchage de
chape démarre immédiatement pour les circuits de chauf-
fage sélectionnés.
1 ...50 jours : le programme de séchage de chape démarre
après le délai réglé. Les circuits de chauffage sélectionnés
sont arrêtés pendant le temps d'attente, la protection hors
gel est active ( fig. 6, temps avant jour 0)
Menu service
