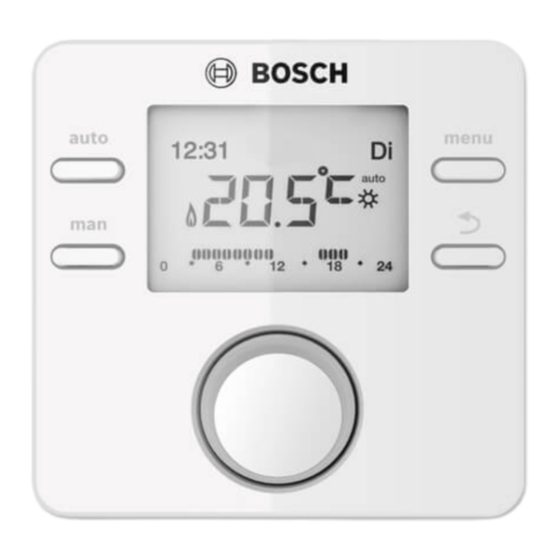

Bosch CR 100 RF Notice D'installation
Masquer les pouces
Voir aussi pour CR 100 RF:
- Notice d'installation (29 pages) ,
- Notice d'utilisation (16 pages)
Manuels Connexes pour Bosch CR 100 RF
Sommaire des Matières pour Bosch CR 100 RF

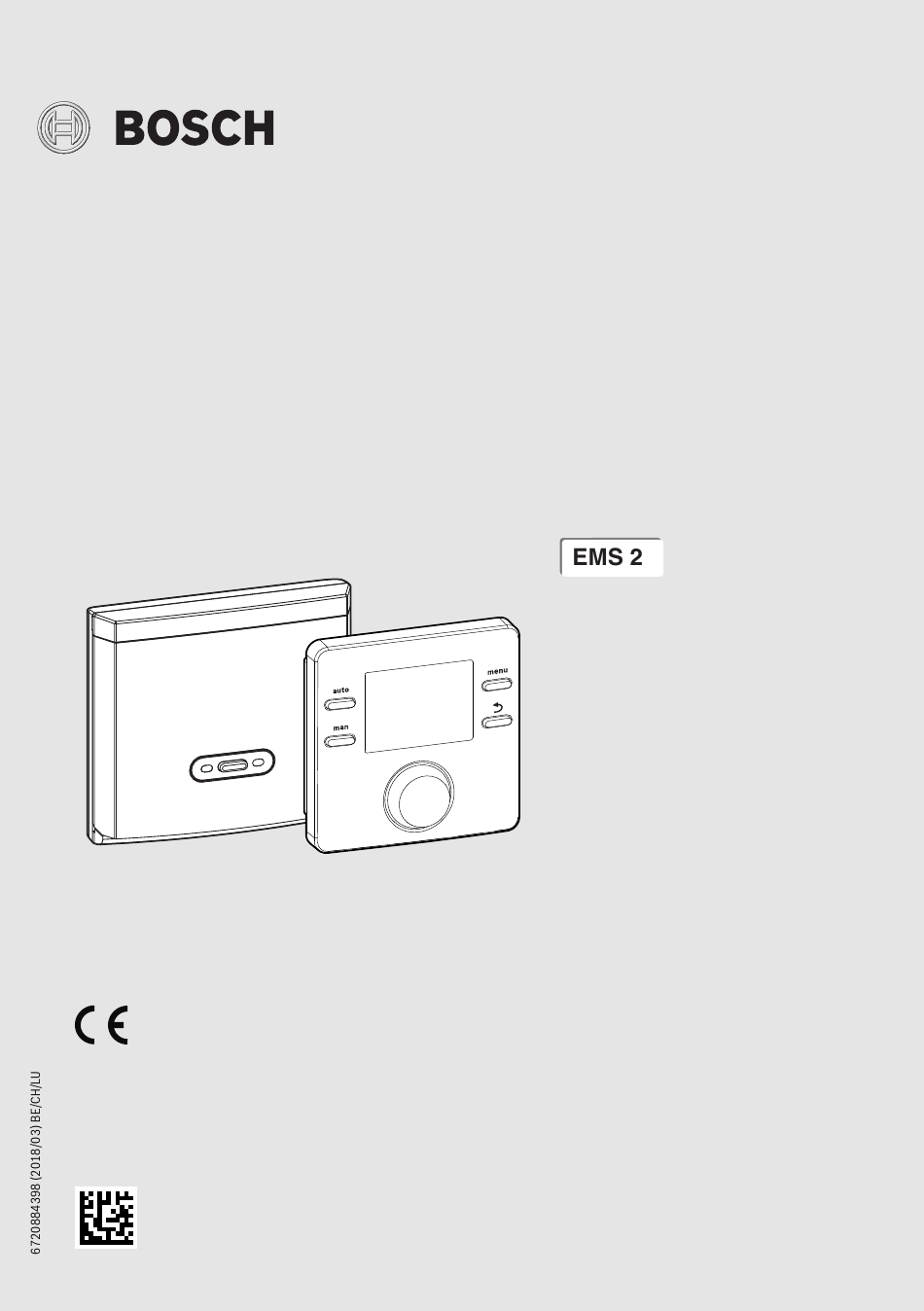

- Page 1 Notice d’installation pour le spécialiste Unité de commande et module radio CR 100 RF | CW 100 RF 0 010 007 373-001...
-
Page 2: Explications Des Symboles
Explication des symboles et mesures de sécurité Les consignes de toutes les notices Explication des symboles et mesures de doivent être respectées. Le non-respect sécurité peut entraîner des dégâts matériels, des Explications des symboles dommages corporels, voire la mort. Avertissements ▶... -
Page 3: Informations Produit
échéant) peut être gérée par les modules de commande à distance d’un C 400/C 800 suivants : Le CR 100 RF sert de commande à distance sur les installations • C 100 RF avec un module de commande en amont C 400/C 800. Le •... -
Page 4: Déclaration De Conformité Simplifiée Relative Aux Installations Radio
Le texte complet de la déclaration de conformité UE est dispo- Fig. 2 Exemple d’installation de chauffage avec trois cir- nible sur Internet : www.junkers.be. cuits de chauffage et CR 100 RF comme commande à distance (maison individuelle avec logement Contenu de la livraison annexe ou atelier) Systèmes de chauffage avec plusieurs C 100... -
Page 5: Caractéristiques Techniques
Informations produit Caractéristiques techniques Tension nominale 10 ... 24 V CC Courant nominal 30 mA Procès-verbal de transmission ZigBee ; 802.15.4 (sans fil) Interface BUS EMS 2 Fréquence de transmission 2,4 GHz bande ISM Température d’ambiance 0 °C ... 50 °C admissible Largeur de bande de fréquence 2 400 ... -
Page 6: Accessoires Complémentaires
Installation et mise en service Accessoires complémentaires Installation murale Des indications précises sur les accessoires appropriés Pour l’installation au mur, le module radio est alimenté en éner- figurent dans le catalogue ou sur le site Internet du fabricant. gie via BUS. La polarité des fils est indifférente. Modules et modules de commande pour la régulation via signal radio : •... -
Page 7: Installation Et Mise En Service Du Module De Commande
Installation et mise en service Mise en service Avant la mise en service : ▶ Brancher correctement tous les raccordements élec- Si la longueur totale maximale des connexions BUS entre tous triques. les participants BUS est dépassée ou en cas de réseau en anneau dans le système BUS, l’installation ne peut pas être ▶... - Page 8 Installation et mise en service ▶ Poursuivre en appuyant sur le bouton de sélection. Lieu d’installation ≥ 1000 Affect. CC Affect. CC 0010007424-001 L’écran bascule sur la demande Connecter ?. ▶ Appuyer sur le bouton de connexion du module radio (...
- Page 9 Installation et mise en service 0 010 007 148-001 6 mm 6 mm 3,5 mm 0 010 007 773-001 Fig. 13 Lieu d’installation de C 100 RF et du module radio Fig. 14 Installation du socle avec répéteur RFR Poursuivre les réglages de base Installation au mur L’écran passe automatiquement au réglage de la date.
- Page 10 Installation et mise en service Réglages pour l’utilisation en tant que régulateur Réglages pour l’utilisation en tant que commande à distance L’écran bascule vers la demande pour savoir si un module solaire est disponible. Un C 400/C 800 doit être raccordé au même bus que MBRF pour pouvoir être utilisé...
-
Page 11: Suspendre Ou Retirer L'unité De Commande
Installation et mise en service Suspendre ou retirer l’unité de commande Installation et mise en service des sondes de température extérieure sans fil Accrocher l’unité de commande Mise en service 1. Accrocher l’unité de commande en haut. 2. Enclencher l’unité de commande en bas. ▶... - Page 12 Installation et mise en service Lieu d’installation 0 010 007 505-001 Fig. 17 Emplacement pour l’installation de la sonde de température extérieure (hémisphère nord) Installation Avant l’installation, s’assurer que la puissance du signal radio est suffisante. ▶ Sur le lieu d’installation potentiel, appuyer sur le bouton de connexion du T 1 RF.
-
Page 13: Connecter/Déconnecter Le Participant Radio
Installation et mise en service Une fois la connexion établie, la LED du répéteur reste allumée en vert pendant 5 secondes : ▶ Vérifier si d’autres participants radio sont dans la portée radio à l’emplacement correspondant et déplacer le répé- teur si nécessaire. -
Page 14: Menu Service
Menu service Menu service ▶ Si l’affichage standard est activé, appuyer rapidement sur la touche menu et maintenir pendant env. trois secondes jusqu’à ce que le menu de service s’affiche. ▶ Appuyer sur le bouton de sélection pour ouvrir le menu de service surligné. -
Page 15: Menu Circuit De Chauffage
Menu service Option Plage de réglage : description des Option Plage de réglage : description des fonctions fonctions Vanne mélange NON : circuit de chauffage sans vanne de Modération ON : la température extérieure est tempori- mélange, avec module de circuit de chauf- sée (modérée) pour les grands bâtiments. -
Page 16: Température De Seuil En Cas De Gel (Température Limite De La Protection Antigel)
Menu service 4.2.1 Température de seuil en cas de gel (température Option Plage de réglage : description des limite de la protection antigel) fonctions Comport. PID rapide: caractéristique de régulation rapide, AVIS : (uniquement par ex. avec des petites quantités d’eau de la destruction des composants hydrauliques de l’installa- avec la régula- chauffage dans les chauffages à... - Page 17 Menu service 0010004364-001 Fig. 25 Réglage de la courbe de chauffage pour chauffage au sol Déplacement parallèle au-dessus de la température ambiante souhaitée 0010004365-001 Fig. 27 Réglage de la courbe de chauffage pour radiateur Température extérieure Déplacement parallèle au-dessus de la température Température départ ambiante souhaitée [1] Réglage : T...
-
Page 18: Menu Solaire
Menu service Menu ECS Menu Solaire Ce menu permet d’effectuer les réglages pour la production Une installation solaire peut être régulée pour la production d’eau chaude sanitaire. Le professionnel peut autoriser une ECS avec le C 100. Utiliser le C 400/C 800 avec un chauffage température ECS supérieure à... - Page 19 Menu service Option Plage de réglage : description des fonc- Option Valeurs possibles : description tions État fonc. CC OFF: aucun fonctionnement | Chauffage: T. max. capt. 100 ... 120 ... 140 °C : si la température mode chauffage activé | Abaissement: mode maximale du capteur est dépassée, la pompe abaissement activé...
-
Page 20: Menu Info Système
Affichage LED de l’état de connexion Menu Info système Ce menu permet de sélectionner des informations détaillées sur les participants BUS de l’installation. Les modifications ne sont pas possibles. Option Exemple d’affichage : description des Option Exemple d’affichage : description des fonctions fonctions Mod. -
Page 21: Eliminer Les Défauts
Eliminer les défauts Module radio MBRF Sonde de température extérieure Répéteur RFR sans fil T 1 RF les deux Le module radio n’est pas raccordé au Fonctionnement normal Fonctionnement normal sont BUS ou la chaudière est arrêtée. éteints allumée Uniquement après avoir réenclenché –... - Page 22 Eliminer les défauts A11/A21...A24/A61...A64 - 1005 - [Configuration du sys- A11 /A61...A64 - 1034 - [Heure/date non valide] (A61 = tème non confirmée] (Ax1 = circuit de chauffage 1...Ax4 circuit de chauffage 1...A64 = circuit de chauffage 4) = circuit de chauffage 4) Procédure de contrôle/ Mesure Procédure de contrôle/...
- Page 23 Eliminer les défauts A11/A61...A64 - 3011...3014 - [Erreur de configuration : A11 - 3091...3094 - [Sonde de température ambiante module vanne de mélange non utilisé] (A61/3011 = cir- défectueuse] (3091 = circuit de chauffage 1...3094 = cir- cuit de chauffage 1...A64 /3014= circuit de chauffage 4) cuit de chauffage 4) Procédure de contrôle/ Mesure...
- Page 24 Eliminer les défauts A21...A24 - 1031 - [Liaison avec la station de base défec- A21...A24/A61...A64 - 1007 - [Liaison avec la station de tueuse.] (A21 = circuit de chauffage 1...A24 = circuit de base interrompue.] (Ax1 = circuit de chauffage 1...Ax4 = chauffage 4) circuit de chauffage 4) Procédure de contrôle/...
- Page 25 Eliminer les défauts A51 - 6021 - [Sonde de température du collecteur défec- A61...64 - 1010 - [Pas de communication via la connexion tueuse] BUS EMS 2] (A61 = circuit de chauffage 1...A64 = circuit de chauffage 4) Procédure de contrôle/ Mesure cause Procédure de contrôle/...
- Page 26 Eliminer les défauts A61...A64 - 3091...3094 - [Sonde de température A91 - 6001 - [Erreur de configuration : module solaire inu- ambiante défectueuse] (A61/3091 = circuit de chauffage tilisé] 1...A64/3094 = circuit de chauffage 4) Procédure de contrôle/ Mesure Procédure de contrôle/ Mesure cause cause...
-
Page 27: Protection De L'environnement/Recyclage
Protection de l’environnement/Recyclage – T. ext. mini. (température extérieure minimale) Protection de l’environnement/Recy- – Modération clage – Type bâtiment – Reset complet (rétablissement du réglage de base et Appareils électriques et électroniques usagés déconnexion du module radio) Les appareils électriques et électroniques hors d'usage doivent être collectés séparément et sou- Circ. - Page 28 Aperçu du menu de service Info – Temp. ext. (température extérieure) – Fonc. app (brûleur en service) – Cons dép app (température de départ nécessaire) – Réel. dép app (température de départ mesurée) – Maxi. dép app (température de départ maximale) –...
