2.6.12. Volume d'air variable

Les systèmes VAV ou à volume d'air variable sont utilisés pour contrôler la ventilation et la tem-
pérature pour répondre aux besoins d'un bâtiment. Les systèmes VAV centraux sont considérés
comme la méthode la plus efficace d'un point de vue énergétique pour assurer la climatisation des
bâtiments. En concevant des systèmes centraux plutôt que répartis, on obtient une meilleure
efficacité.
L'efficacité provient de l'utilisation de ventilateurs et de refroidisseurs plus grands et donc plus
efficaces que les petits moteurs et les refroidisseurs par air répartis. Les économies découlent
également des besoins d'entretien réduits.

2.6.13. La solution VLT

Tandis que clapets et soupapes d'admission permettent de maintenir une pression constante dans
le réseau de conduites, une solution comportant un variateur de fréquence réduit considérable-
ment la consommation d'énergie et la complexité de l'installation. Au lieu de créer une baisse de
pression artificielle ou d'entraîner une diminution de l'efficacité du ventilateur, le variateur de fré-
quence diminue la vitesse du ventilateur pour fournir le débit et la pression nécessaires au
système.
Les dispositifs centrifuges comme les ventilateurs suivent les lois de la force centrifuge. Cela si-
gnifie que lorsque la vitesse des ventilateurs diminue, la pression et le débit qu'ils produisent
décroissent aussi. La consommation d'énergie est par conséquent considérablement réduite.

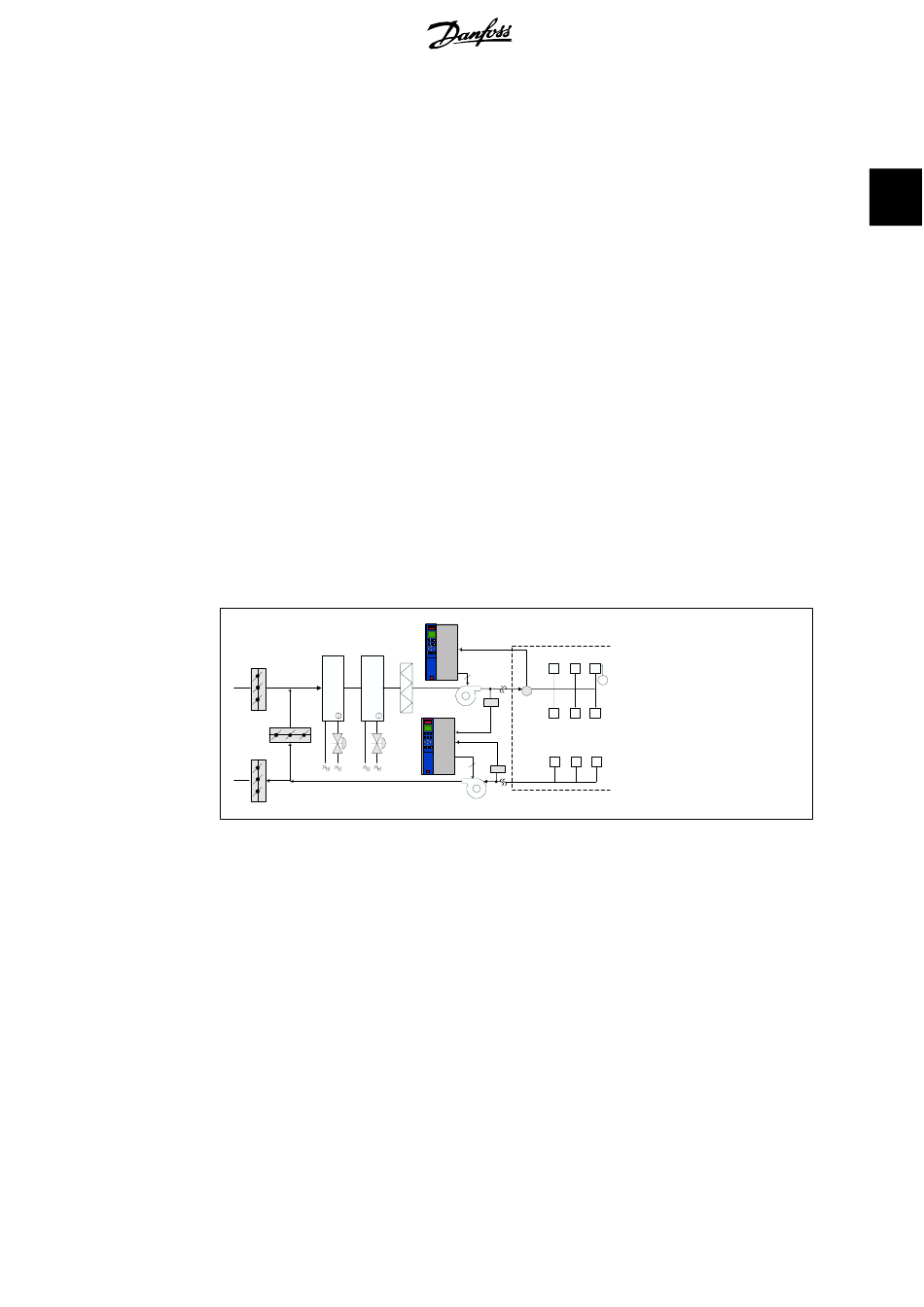

Le ventilateur de retour est fréquemment contrôlé pour maintenir une différence de circulation
d'air fixe entre l'alimentation et le retour. L'utilisation du contrôleur du PID avancé du variateur
VLT HVAC peut éviter le recours à des contrôleurs supplémentaires.
®
C o o lin g c o il
H ea tin g c o il
F ilter
D 1
D 2
D 3
®
MG.11.B4.04 - VLT est une marque déposée Danfoss
2. Présentation du variateur VLT HVAC
Pressure
sig n a l
V A V b o x es
S up p ly fa n
3
T
Pressure
tra n sm itter
F lo w
R eturn fa n
F lo w
3
2
