Monter l'appareil horizontalement en cas d'installation
au plafond.
Lors du montage, il est impératif de respecter les zones
de protection selon les règlements de câblage ac-
tuelles.
La prise de raccordement secteur doit être accessible
après le montage.
Un montage sur des parois en bois est autorisé.
La surface sur laquelle est monté l'appareil peut foncer
par suite du rayonnement thermique de l'appareil

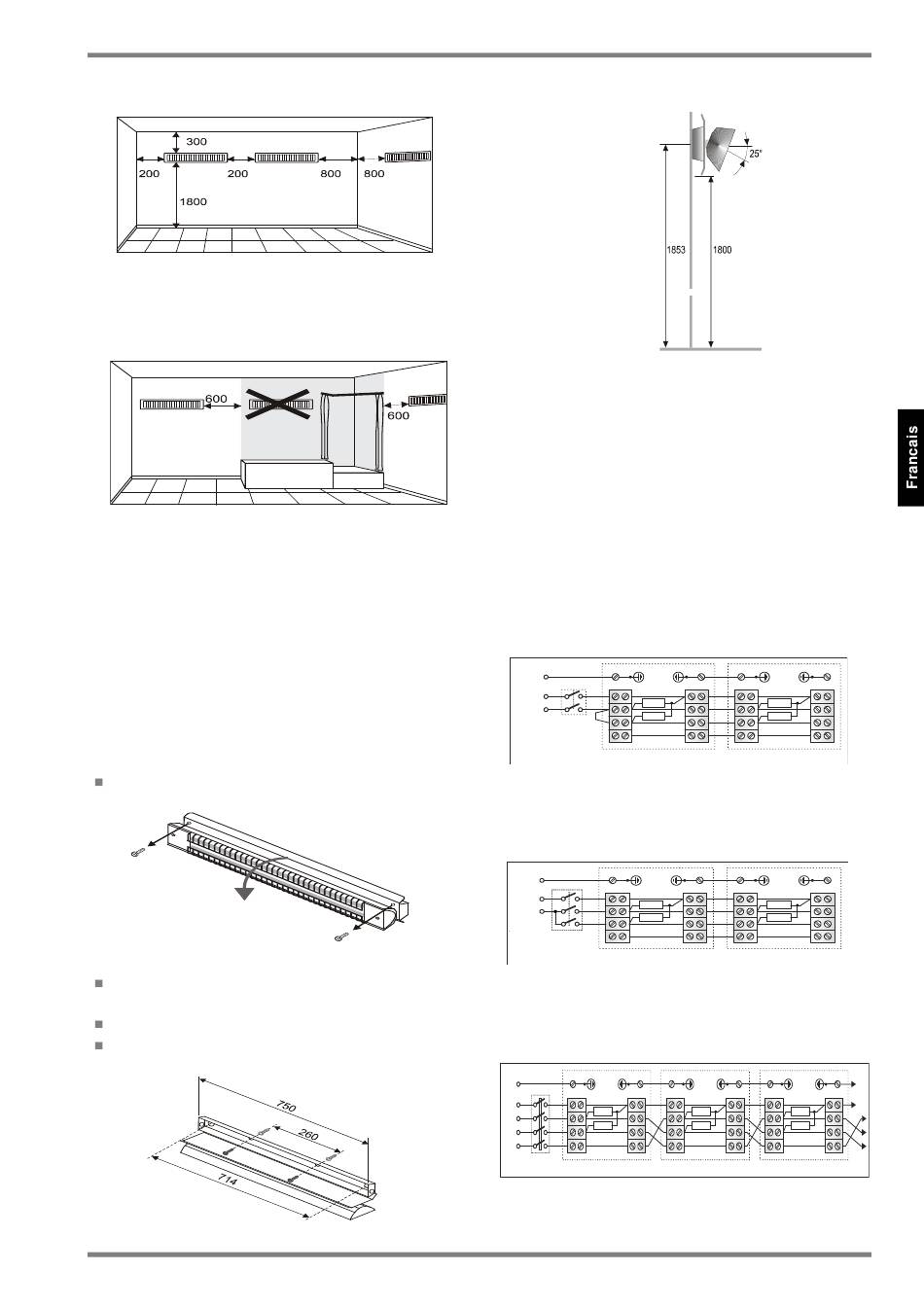

2. Montage
Pour la hauteur d'installation prescrite de minimum 1,8
mètre, les trous de fixation du support mural doivent
être percés à une hauteur de 1,85 mètre.
Angle d'inclinaison réglable entre 0° et 25°.
Retirer les éléments de fixation pour le transport
des éléments chauffants.
Dévisser les vis de la boîte de raccordement (A) et
rabattre le chauffage à infrarouges vers le bas.
A
Positionner l'appareil de chauffage sur un mur ver-
tical ou un plafond horizontal.
Marquer les trous de fixation puis percer.
Introduire les chevilles et visser l'appareil de chauf-
fage.
www.dimplex.de/fr
3. Branchement électrique
La tension secteur doit correspondre à la tension indi-
quée sur la plaque signalétique.
Procéder à la mise à la terre de l'appareil de
chauffage !
Il est recommandé de prévoir un circuit séparé pour
l'alimentation électrique.
En cas de raccordement de plusieurs chauffages à in-
frarouges, la charge doit être répartie le plus régulière-
ment possible sur les phases L1, L2, L3
Exemples de branchement
1. Les deux éléments chauffants du chauffage à infra
rouges sont commandés simultanément par un com-
mutateur.
Fig. 1:
2. Les éléments chauffants du chauffage à infrarouges
sont commandés par un commutateur de couplage sé-
rie.
A
Fig. 2:
mentation en tension 1/N/PE 230 V~.
3. Les éléments chauffants du chauffage à infrarouges
sont commandés par un commutateur de couplage
série ou un contact de contacteur.
PE
N
L 1
L 2
L 3
Fig.3: Exemple de commande de 3 chauffages à infra rouges. Ali
mentation en tension 3/N/PE 400 V~.
uws_fr_dimplex · 08/53221/0
PE
N
650 W
L 1
650 W
1
Exemple de commande de 2 chauffages à infrarouges. Ali-
mentation en tension 1/N/PE 230 V~.
PE
N
650 W
L 1
650 W
1
Exemple de commande de 2 chauffages à infrarouges. Ali-
650 W
650 W
1 (4)
UWS 75 RD
650 W
650 W
2
650 W
650 W
2
PE
N
650 W
650 W
650 W
650 W
2 (5)
3 (6)
F-9
