Dimplex H 260E Instructions De Montage Et D'utilisation

Dimplex H 260E Instructions De Montage Et D'utilisation

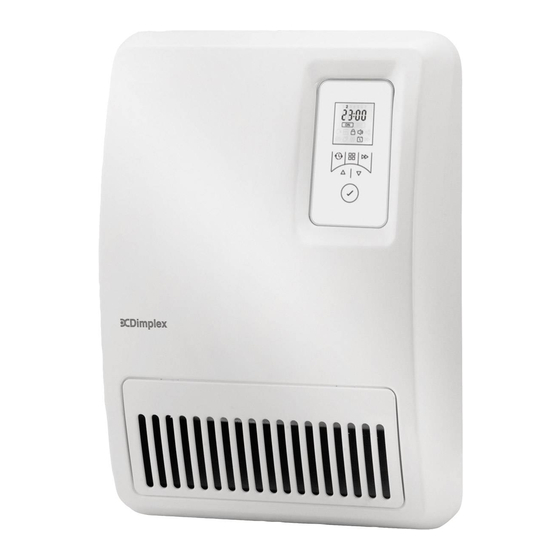

Aérotherme pour salle de bain
Masquer les pouces Voir aussi pour H 260E:
Table des Matières

Publicité

Les langues disponibles
  • FR

Les langues disponibles

Liens rapides

Télécharger ce manuel
H 260E
H 260E eco
Montage- und
Gebrauchsanweisung
Installation and
Operating Instructions
Instructions de montage
et d'utilisation
Istruzioni d'uso
e di montaggio
Montage- en
gebruiksaanwijzing
Badezimmer-Schnellheizer
Fan heater for bathrooms
Aérotherme pour salle de bain
Riscaldamento per bagni
Snelverwarmer voor de bad-
kamer
08/54030/0 - Issue 4
