UWS 75 RD

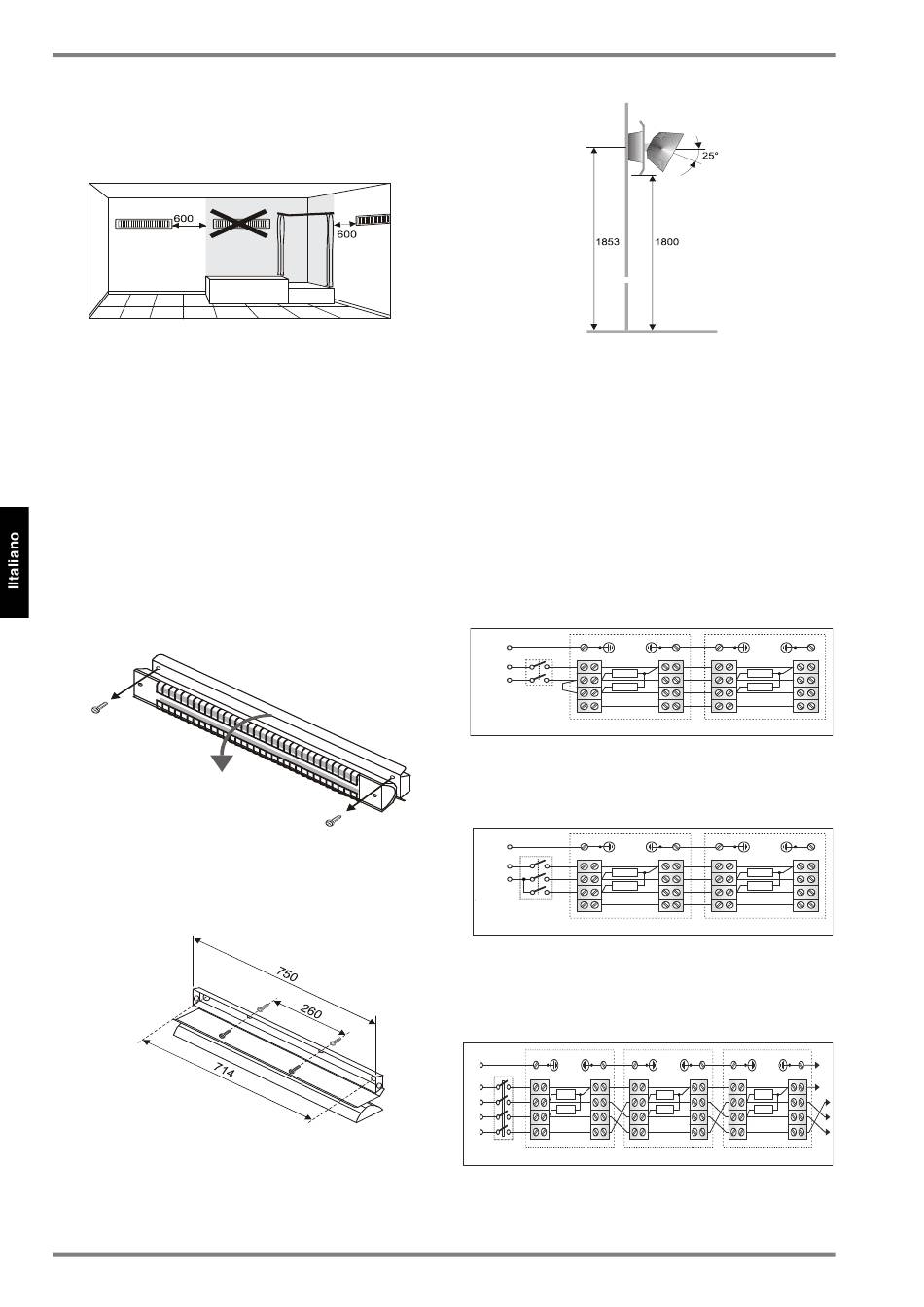

In caso di montaggio a soffitto l'apparecchio deve es-
sere montato in orizzontale.
In sede di montaggio è obbligatorio rispettare le aree
protette ai sensi della norma di cablaggio vigenti.
L'apparecchio non deve essere installato direttamente
sotto una presa a muro.
La spina elettrica dell'apparecchio deve essere acces-
sibile dopo il montaggio. È consentito il montaggio su
pareti in legno. La cessione del calore da parte dell'ap-
parecchio può far scurire la superficie sulla quale è
montato
2. Montaggio
Per l'altezza di installazione prevista di almeno 1,8
metri è necessario praticare i fori del supporto a parete
a un'altezza di 1,85 metri.
Angolo di inclinazione regolabile fra 0° e 25°.
Rimuovere le sicurezze per il trasporto degli ele-
menti riscaldanti.
• Svitare le viti della scatola di connessione (A) e ri-
baltare la stufetta verso il basso.
A
• Allineare l'apparecchio di riscaldamento su una pa-
rete verticale o su un soffitto orizzontale.
• Segnare e forare i fori di fissaggio.
• Inserire i tasselli e fissare l'apparecchio di riscalda-
mento con le viti
IT-12
3. Allacciamento elettrico
La tensione di rete deve corrispondere alla tensione in-
dicata sulla targhetta.
Collegare a terra l'apparecchio di riscaldamento. Si
consiglia di predisporre un circuito elettrico apposito
per l'alimentazione di corrente.
Per l'allacciamento di più stufette radianti a infrarossi il
carico deve essere distribuito il più uniformemente
possibile fra le fasi L1, L2, L3.
Esempi di allacciamento
1. I due elementi riscaldanti della stufetta radiante a in-
frarossi vengono azionati contemporaneamente con
un interruttore.
PE
N
L 1
Fig. 1: Esempio di azionamento di 2 stufette radianti a infrarossi.
2. Gli elementi riscaldanti della stufetta radiante a infra
A
rossi vengono azionati con un interruttore seriale
.
PE
N
L 1
Fig. 2: Esempio di azionamento di 2 stufette radianti a infrarossi.
3. Gli elementi riscaldanti della stufetta radiante a infra
rossi vengono azionati con un interruttore seriale o
un contatto a relè.
PE
N
L 1
L 2
L 3
Fig. 3: Esempio di azionamento di 3 stufette radianti a infrarossi.
uws_it_dimplex · 08/53221/0
650 W
650 W
1
Tensione di alimentazione 1/N/PE 230V~.
650 W
650 W
1
Tensione di alimentazione 1/N/PE 230V~.
650 W
650 W
650 W
650 W
1 (4)
2 (5)
Tensione di alimentazione 3/N/PE 400V~.
650 W
650 W
2
650 W
650 W
2
PE
N
650 W
650 W
3 (6)
www.dimplex.de/it
