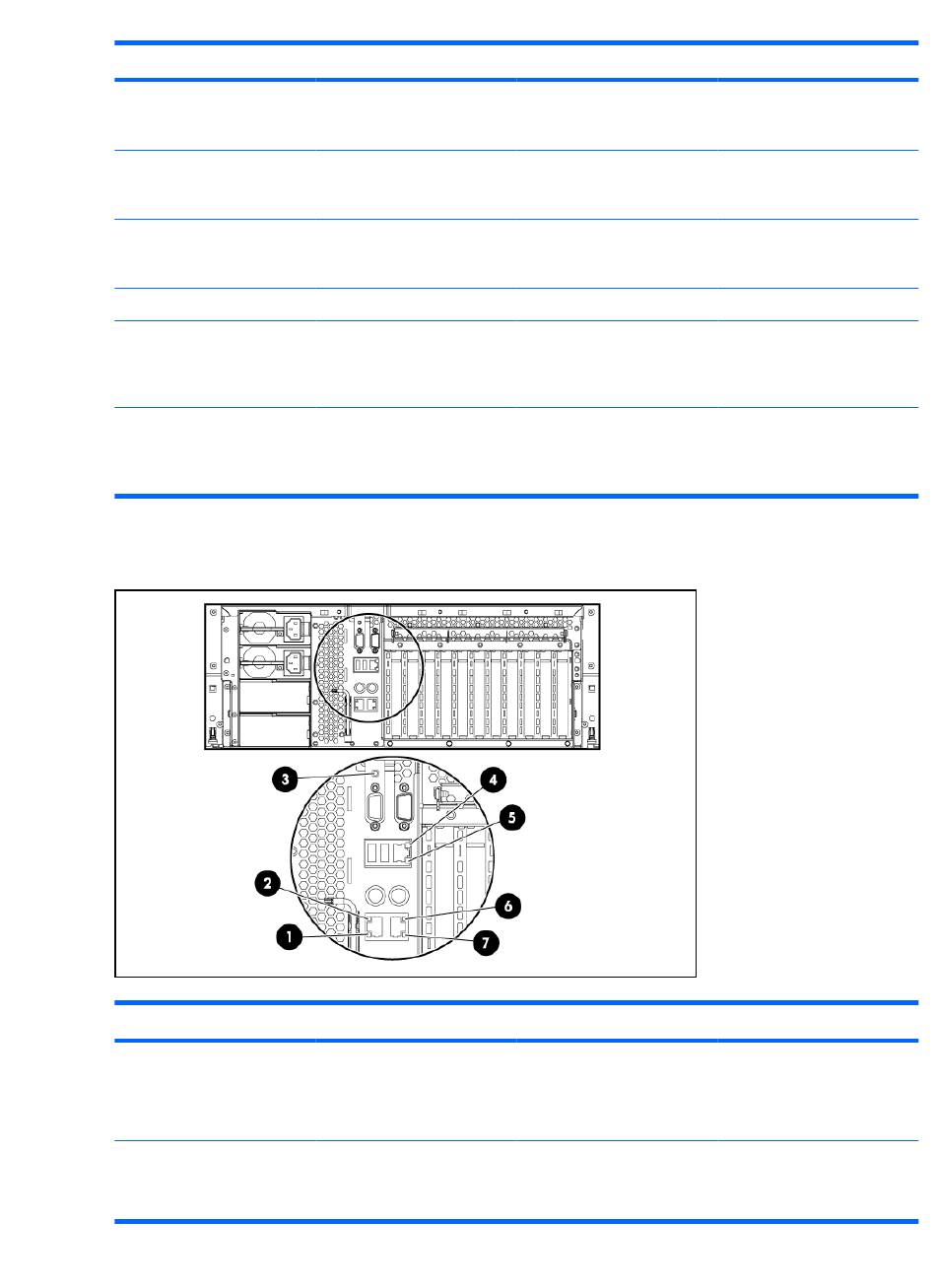

Voyants et boutons du panneau arrière
Élément
1
2
FRWW
Description
Connecteur vidéo
Connecteur série
Connecteur de carte réseau
iLO 2
Connecteur de souris
Connecteur d'extension 1
pour PCI-X non-hot-plug ou
PCI Express x8 non-hot-plug
(facultatif)
Connecteur d'extension 2
pour PCI-X non-hot-plug ou
PCI Express x8 non-hot-plug
(facultatif)
Description
Voyant d'activité de carte
réseau 2
Voyant de liaison de carte
réseau 2
Élément
19
20
21
22
23
24
Couleur du voyant
Vert
Vert
Voyants et boutons du panneau arrière
Description
Connecteur d'extension 9
pour PCI Express x4 non-hot-
plug
Connecteur d'extension 10
pour PCI Express x4 non-hot-
plug
Connecteur d'extension 11
pour PCI Express x4 non-hot-
plug
Connecteur de carte réseau 2
Connecteur de carte réseau 1
Outil T-15 Torx
État
Allumé ou clignotant : activité
réseau
Éteint : absence d'activité
réseau
Allumé : lié au réseau
Éteint : absence de liaison au
réseau
