AMI pH/mV:pH/mV
Installation
A-96.250.722 / 060720

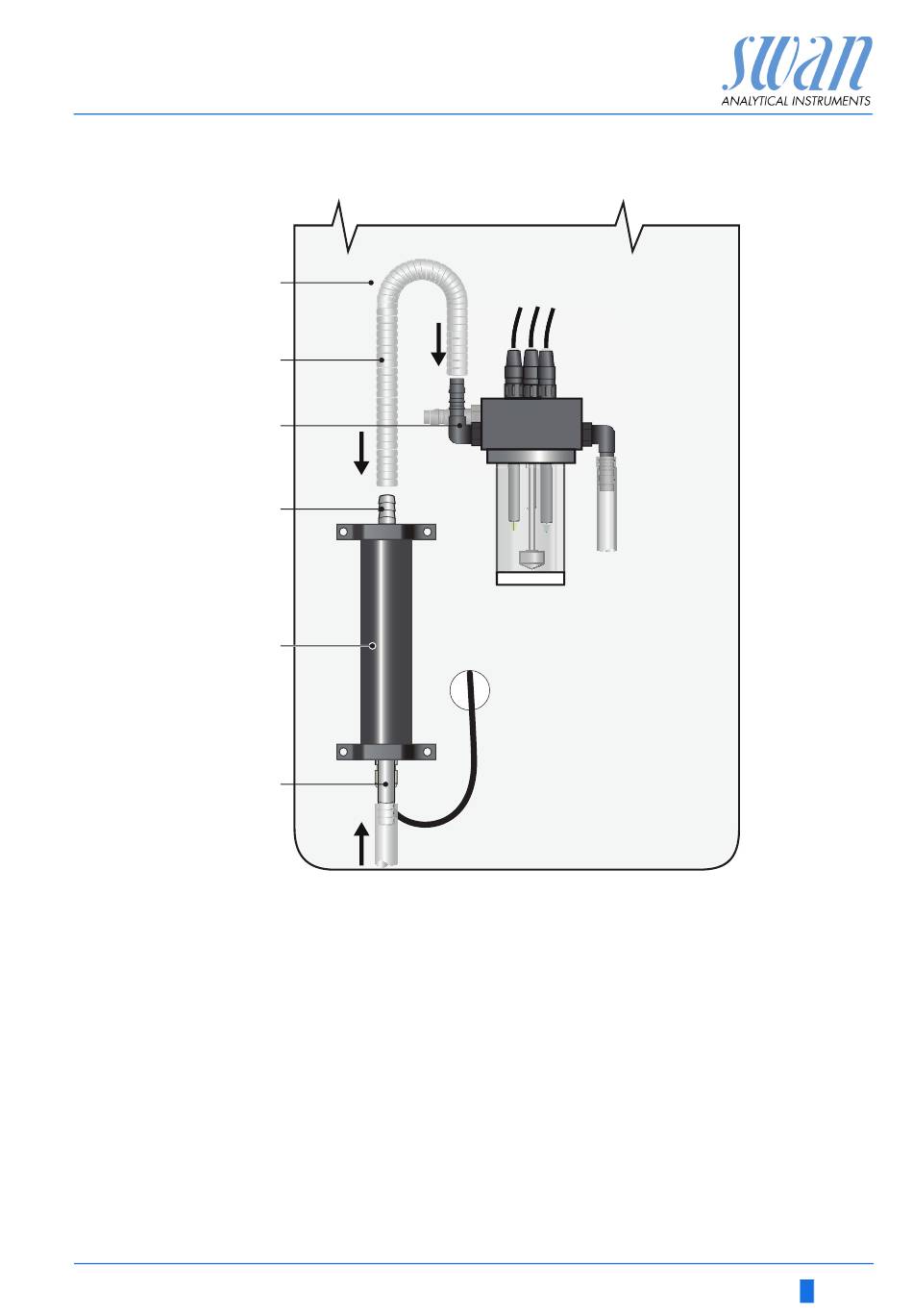

A
B
C
D
E
F
A
Panneau de montage
B Raccord de tube
C
Embout de tuyau coudé
Avant de commencer l'installation du capteur deltaT, mettez le sys-
tème hors service conformément au chapitre
pour maintenance, p.
1 Monter le capteur deltaT [E] en position verticale sur le panneau
de montage [A].
2 Raccorder le tube d'entrée d'échantillon à l'embout de tuyau [F]
de l'entrée du capteur deltaT.
3 Installer le raccordement du tuyau [B] fourni dans le kit d'instal-
lation entre l'embout de tuyau [D] au niveau de la sortie du cap-
teur deltaT et l'embout de tuyau coudé [C].
D
Embout de tuyau de la sortie
E Capteur deltaT
F
Embout de tuyau de l'entrée
44.
Arrêt de l'exploitation
23
