AMI pH/mV:pH/mV
Installation
3.2.
Exigences
relatives au
montage
3.3.
3.4.
20
Montage du panneau de l'instrument
La première partie de ce chapitre décrit la préparation et le
positionnement du système en vue de l'utilisation.
Seul un personnel formé est autorisé à installer l'instrument
Monter l'instrument en position verticale
Pour faciliter son utilisation, le monter de manière à ce que
l'écran soit à hauteur des yeux
Un kit comprenant le matériel nécessaire à l'installation
ci-dessous est disponible:
– 6 vis 6 x 60 mm
– 6 chevilles
– 6 rondelles 6,4/12 mm
L'instrument doit uniquement être installé en intérieur.
Pour les dimensions, voir

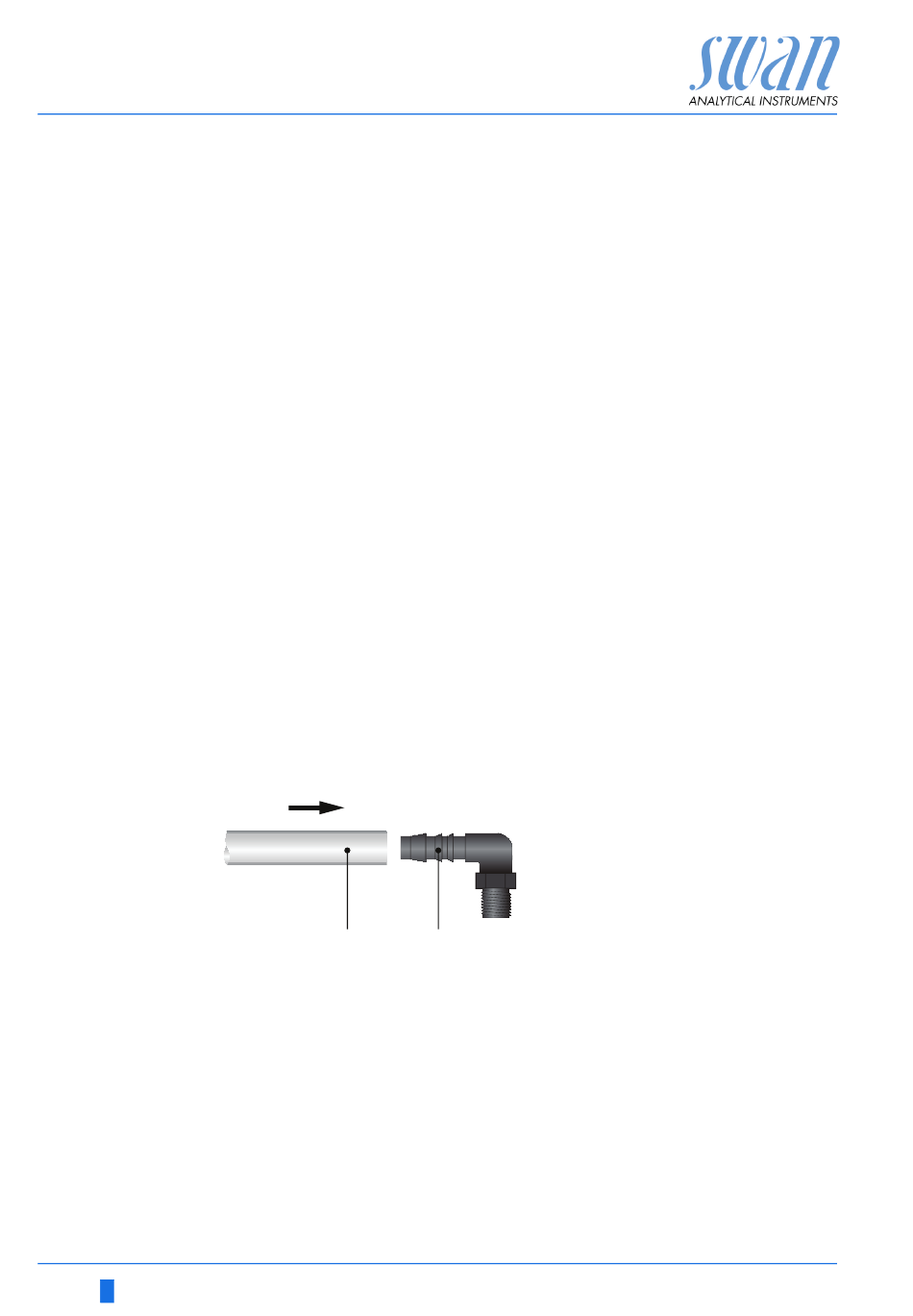

Raccordement de l'entrée et de la sortie
d'échantillonnage
Utiliser un tube en plastique (FEP, PA ou PE 10 x 12 mm) pour
connecter l'entrée et la sortie d'échantillonnage.
A
Installer le capteur Swansensor pH/redox ou AY
Les électrodes pH et ORP sont fournies séparément et placées
dans la cellule de débit une fois le moniteur installé. Elles sont
protégées à l'aide d'un capuchon rempli de KCI.
Dimensions, p.
12.
A
Tube en plastique 10 x 12
B
Coude tuyau coudé
B
A-96.250.722 / 060720
