Système laser
Montage du système laser
AVERTISSEMENT : Afin de réduire le ris-
que de blessure résultant d'une mise en
marche accidentelle de l'outil, veuillez
débrancher la scie à chaque fois que vous
retirez ou que vous installez la lame.
REMARQUE : Veuillez vous reporter à la sec-
tion de ce mode d'emploi intitulée « Installation
ou retrait de la lame » pour obtenir davantage
de renseignements.
1. Débranchez la scie de la prise de courant.
2. Faites pivoter le dispositif de protection infé-
rieur à la main. Desserrez, mais ne retirez
pas, la vis de butée de la plaque de couver-
ture à l'aide de l'extrémité cruciforme de la
clé combinée.
3. Soulevez le dispositif de protection inférieur
et inclinez l'ensemble de dispositif de pro-
tection inférieur vers l'arrière de façon à ce
que la vis du mandrin soit exposée.
4. Localisez le mécanisme de verrouillage du
mandrin entre le dispositif de protection
supérieur et la poignée de la scie à onglets.
Placez l'extrémité à six pans de 1/4 po de la
clé combinée dans la vis du mandrin ou utili-
sez la clé polygonale de 1/2 po.
5. Appuyez sur le mécanisme de verrouillage
du mandrin et maintenez-le fermement
enfoncé pendant que vous faites tourner la
clé dans le sens des aiguilles d'une montre.
Le mécanisme de verrouillage du mandrin
s'engagera après quelques tours de clé.
REMARQUE : Le filetage de la vis du mandrin
est orienté vers la gauche, ce qui empêche un
desserrage indésirable de la vis du mandrin au
cours du fonctionnement normal de la scie.
33

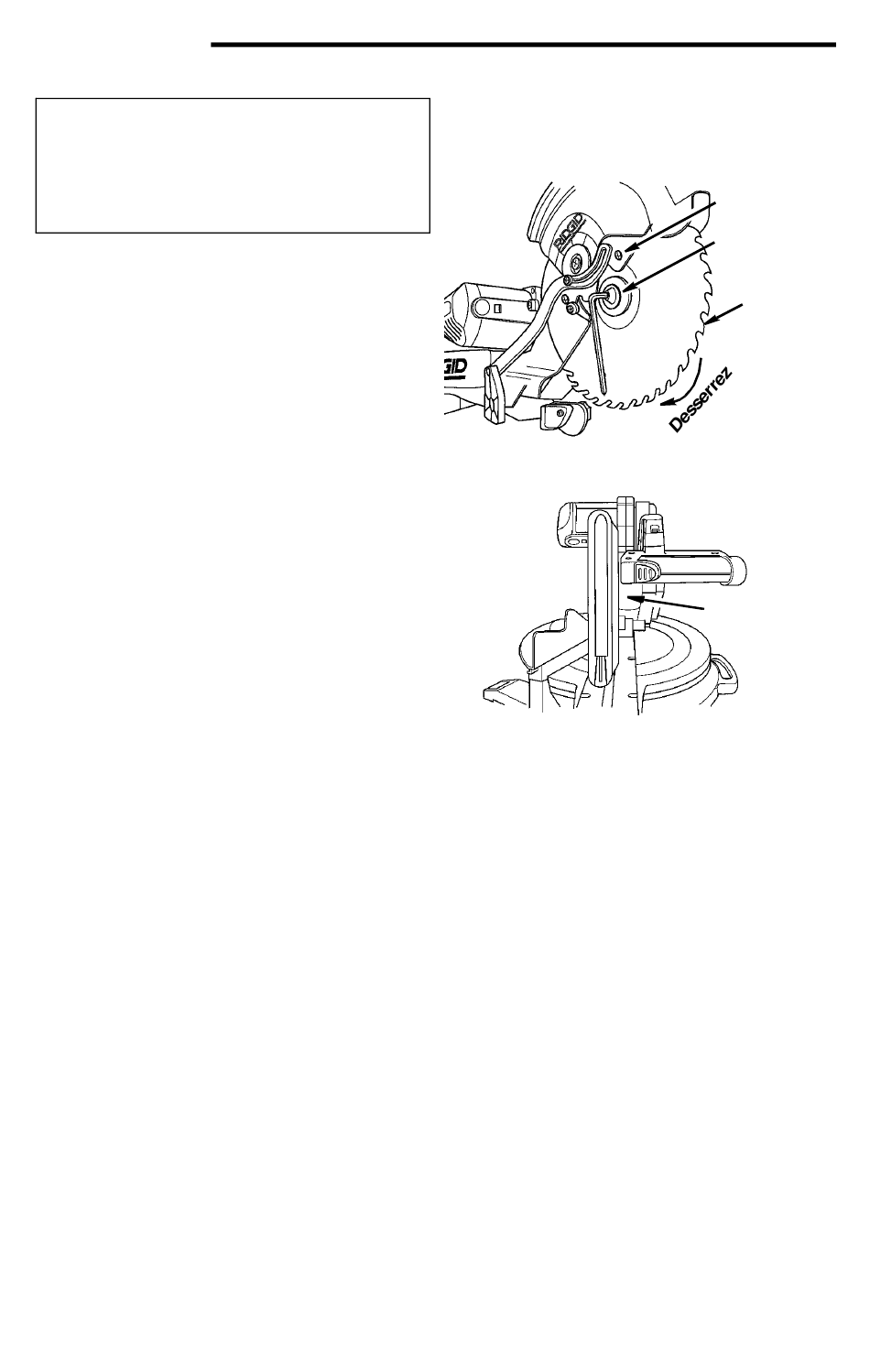

Vis de butée
de la plaque
de couverture
Vis du mandrin
Lame
Mécanisme
de verrouillage
du mandrin
