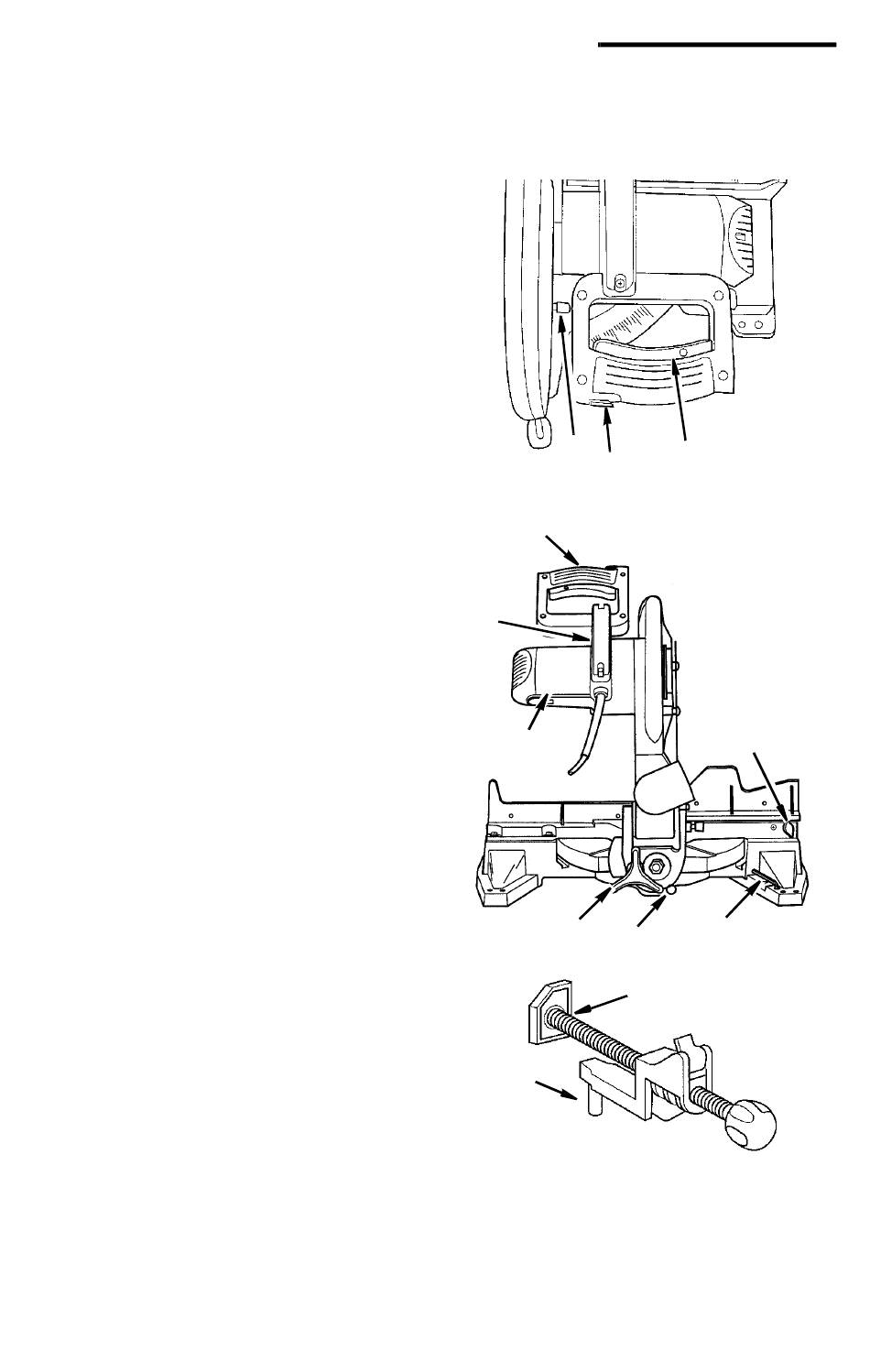

Apprenez à connaître votre scie à onglets (suite)
11. Dispositif de verrouillage du mandrin –
Permet à l'utilisateur d'empêcher la lame de
tourner tout en serrant ou desserrant la vis
du mandrin pendant le retrait ou le rempla-
cement de la lame.
12. Bouton de verrouillage de l'interrupteur –
Empêche l'engagement accidentel de la
gâchette de déclenchement.
13. Gâchette de déclenchement de l'interrup-
teur – Pour mettre l'outil en marche,
appuyez sur le bouton de verrouillage de
l'interrupteur à l'aide du pouce ou de la
paume de l'une de vos mains puis compri-
mez la gâchette. Relâchez la gâchette pour
arrêter la scie à onglets. Placez un cadenas
dans l'orifice qui a été pratiqué dans la
gâchette de déclenchement de l'interrupteur
pour empêcher un emploi non autorisé.
14. Bouton de verrouillage du guide coulissant
– Verrouille le guide dans la position de
coupe désirée.
15. Clé combinée – Utilisée pour le réglage des
vis cruciformes et des vis à six pans de 1/4 po.
16. Aiguille d'indexation du biseau – Cette
aiguille à trois positions, lorsqu'elle est tout
à fait enfoncée, a fonction de butée de
biseau à la position 0° et CM (moulure en
couronne). Dans la position du milieu, elle
sert de butée de biseau à la position 0° et
45°. En tirant l'aiguille au maximum, vous
pouvez annuler les butées, ce qui permet de
créer des biseaux de -2° à 47°.
17. Bouton de blocage du biseau – Le bouton
de blocage du biseau bloque la scie à
onglets à un angle de biseau désiré.
18. Étiquette d'avertissement
19. Poignée de transport – Cette poignée a été
incorporée à l'outil pour vous permettre de
le transporter. Avant de tenter de soulever
l'outil par la poignée de transport, verrouillez
toujours la tête du moteur de la scie à onglet
dans la position abaissée en vous servant de
la goupille de verrouillage. Vérifiez que les
boutons de blocage du biseau et de l'onglet
sont bien serrés.
20. Poignée de commutation de la scie à
onglets – La poignée de la scie contient la
gâchette de déclenchement de l'interrupteur
avec un orifice destiné à recevoir un cadenas
dans le but d'empêcher un usage non auto-
risé de l'outil. La lame est abaissée sur la
pièce à couper en appuyant sur la poignée.
La scie retournera dans sa position verticale
lorsque la poignée sera relâchée, sauf que la
goupille de verrouillage de la poignée est
engagée.
11
Devant de la scie
20
19
18
17
Goupille
21. Presseur – Aide à maintenir la pièce à cou-
per en position pour une coupe précise. Un
dispositif de déclenchement rapide permet
de manœuvrer aisément en vue d'effectuer
des réglages en fonction de la largeur de la
pièce à couper. La goupille du presseur peut
être insérée dans l'un ou l'autre des deux
orifices à l'avant de la base.
16
13
12
14
15
16
21
