Alignement (réglages)
AVERTISSEMENT : Il est possible que du
matériau coupé soit projeté et entraîne des
dommages permanents aux yeux. Portez vos
lunettes de protection
REMARQUE : Avant que la scie ne soit alignée ou
utilisée, il faut effectuer un trait de scie dans la
plaque amovible à un angle de biseau de 0°. Notre
procédure d'audit de contrôle de la qualité
requiert que nous réalisions ces traits de coupe
sur les plaques amovibles avant que les outils ne
quittent l'usine.
Comment couper une plaque amovible
non coupée :
1. Branchez le fil électrique.
2. Mettez la scie sous tension en activant la
gâchette de déclenchement.
3. Abaissez la lame jusqu'à sa profondeur de
course maximale en coupant la plaque amovi-
ble.
4. Relâchez la gâchette de déclenchement et
attendez que la lame s'arrête complètement.

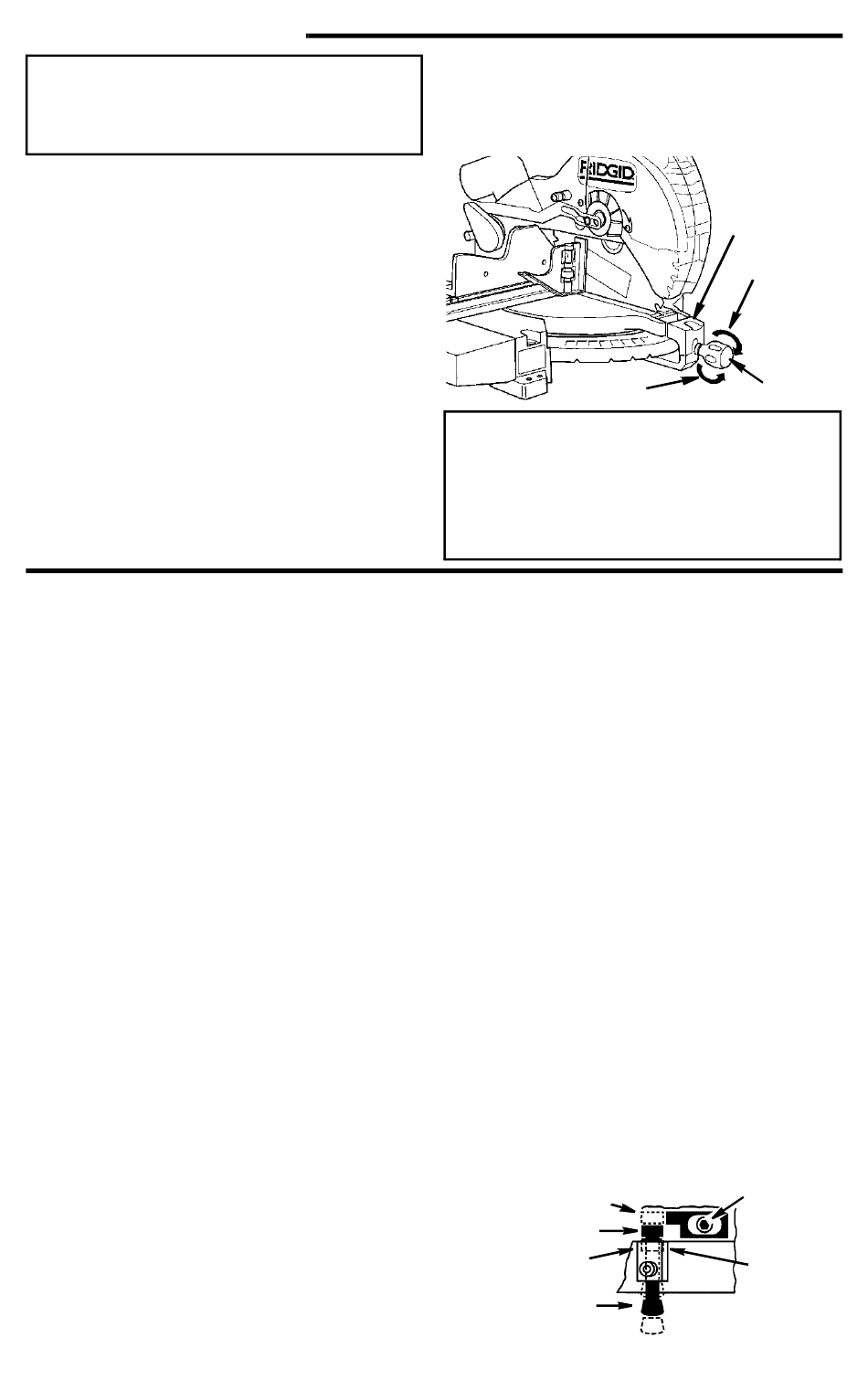

Première étape – La lame doit être perpendiculaire à la table (alignement du biseau)
REMARQUE : La scie à onglets à été assemblée,
alignée et inspectée avant d'être expédiée. Vous
devez vérifier l'alignement et réaliser tous les
ajustements nécessaires pour assurer des coupes
exactes.
REMARQUE : Pour obtenir les meilleurs résultats
possibles, la lame doit être correctement alignée
avant le montage et l'utilisation du système laser.
1. Vérifiez le réglage du bouton de blocage de
l'onglet. Celui-ci doit se trouver dans la posi-
tion 0°. Pour changer l'angle d'onglet, faites
tourner le bouton de blocage de l'onglet dans le
sens inverse des aiguilles d'une montre et
appuyez vers le bas sur le ressort d'indexation,
positionnez sur l'angle d'onglet de 0° et resser-
rez le bouton.
2. Abaissez la lame et engagez la goupille de ver-
rouillage. Utilisez une équerre combinée pour
vérifier que la lame est bien perpendiculaire à
la table. Si la lame n'est pas en contact avec
l'équerre sur toute sa longueur (veuillez vous
reporter à l'illustration), suivez la procédure
d'alignement suivante :
a. Desserrez le bouton de blocage du biseau.
b. En saisissant la poignée de transport,
déplacez le porte-tête de coupe vers la gauche
ou vers la droite jusqu'à ce que la lame soit en
contact avec l'équerre sur toute sa longueur.
REMARQUE : Si vous n'arrivez pas à atteindre
l'angle de biseau de 0°, il se peut que la butée de
biseau fasse obstacle. Réglez la butée de biseau
5. Répétez cette procédure à un angle de biseau
de 45°.
6. Débranchez le fil électrique avant de commen-
cer la procédure d'alignement.
Desserrer
AVERTISSEMENT : Pour réduire le risque de
blessure résultant d'une mise en marche
accidentelle ou d'un choc électrique, ne
branchez pas encore la scie. Le fil électrique
doit rester non branché pendant que vous
travaillez sur la scie.
(veuillez vous reporter à l'étape « d ») de façon à
atteindre l'angle de biseau de 0°.
c. Serrez le bouton de blocage du biseau.
d. Desserrez la vis de montage de la butée de
biseau à 0° et poussez la butée contre la gou-
pille. Resserrez la vis de montage de la butée.
Faites glisser l'indicateur sous la vis à tête
cruciforme afin de l'aligner exactement avec
la marque de biseau indiquant 0° sur l'échelle
de biseau. Resserrez la vis de l'indicateur.
e. Desserrez le bouton de blocage du biseau et
inclinez la tête du moteur à un angle de biseau
de 45°, puis vérifiez la butée de biseau à 45°.
L'indicateur de biseau devrait se trouver sur la
marque d'angle de 45°, la butée de biseau à
45° devrait être en contact complet avec la vis
de butée de biseau à 45°, et la lame devrait
être en contact avec l'équerre, sur toute sa
longueur. Ce réglage établit les butées d'angle
de 45° et de moulure en couronne.
3. Si un réglage s'avère nécessaire, répétez les
étapes de 2a à 2d pour la butée d'angle de
biseau à 45° et de moulure en couronne.
Indexation 0°
et CM
Indexation 0° et 45°
Désactivation
Goupille de
désactivation/
indexation
17
Ressort
Serrer
Poignée
Vis de montage
de la butée de biseau
Mécanisme
d'indexation
de biseau
