Quadra-Cyclone
System Filter
Pipe cutter guide
Guida per il taglio dei tubi
Gabarit de coupe de tuyaux
Anleitung Rohrschneider
Pijpsnijder indicatie
Technology
™
Installation / maintenance guide
Manuale d'installazione e manutenzione
Manuel d'installation et d'entretien
Installation / Anleitung zur Instandhaltung
Installatie- en onderhoudsbeschrijving
Isolation valves
Valvole di
isolamento
Vannes
d'isolement
Absperrkugelhahn
Isolatiekleppen
Publicité
Table des Matières
Manuels Connexes pour Sentinel ELIMINATOR-SPARESKIT
Sommaire des Matières pour Sentinel ELIMINATOR-SPARESKIT

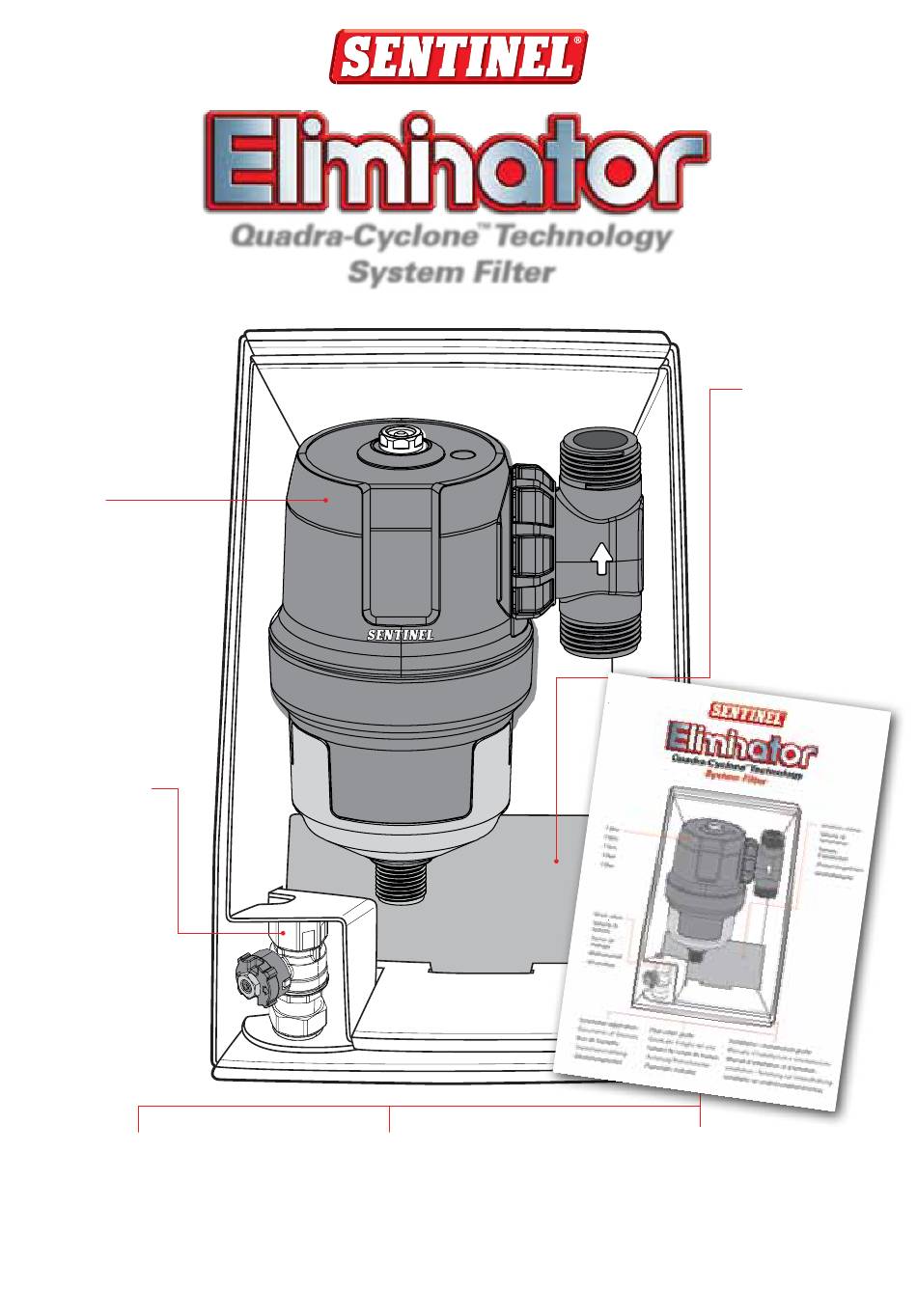

- Page 1 Quadra-Cyclone Technology ™ System Filter Isolation valves Valvole di isolamento Vannes d’isolement Filter Absperrkugelhahn Filtro Isolatiekleppen Filtre Filter Filter Drain valve Valvola di scarico Vanne de vidange Abflussventil Afvoerklep Guarantee registration Pipe cutter guide Installation / maintenance guide Documento di Garanzia Guida per il taglio dei tubi Manuale d’installazione e manutenzione Bon de Garantie...
- Page 2 Valvola di scarico (con sicurezza) Pour une démonstration en images de l’Eliminator, consultez www.sentinel-solutions.net/eliminator Vanne de vidange sécurisée Für eine Produktvorführung schauen Sie bitte bei Eingriffsgesichertes Ablassventil YouTube nach oder via www.sentinel-solutions.net/ Afvoerklep eliminator Een productdemonstratie kunt u vinden op onze website: www.sentinel-solutions.net/eliminator...
- Page 3 INITIAL INSTALLATION INSTALLAZIONE INSTALLATION Attach drain valve to filter in closed position ErSTINSTALLATION Raccordare la valvola di scarico al filtro, in posizione chiusa OOrSPrONKELIJKE INSTALLATIE Raccorder la vanne de vidange au filtre, en position fermée Befestigen Sie den Ablasskugelhahn am Filter in geschlossener Position Bevestig de aftapkraan gesloten op de filter Ensure heating system is turned off and drained...
- Page 4 Measure length of pipe using pipe cutter Attach main body to T piece. Orientate guide on the edge of the page. Cut pipe filter so that it is in a vertical position with drain valve pointing downwards Misurare la lunghezza del tubo da tagliare usando la guida sul bordo di questa Posizionare il filtro sul raccordo a T.
- Page 5 VALVE OPErATION FUNZIONAMENTO DELLE VALVOLE FONCTIONNEMENT DES VANNES Open isolation valves to continue operation INSTALLATION DEr KUgELhähNE Aprire le valvole di isolamento per rimettere in funzione l’impianto BEDIENINg VAN DE AFSLUITErS Ouvrir les vannes d’isolement pour remettre l’installation en service Öffnen Sie die Absperrkugelhähne um die Installation fortzuführen Open alle afsluiters op het leidingwerk om de stroming te activeren Closed...
- Page 6 Vanne de vidange Pour ouvrir - Retirer le capuchon. Utiliser une clé à mollette 11mm pour retirer l’écrou. Tirer la poignée, la faire pivoter, replacer puis tourner pour ouvrir la vanne. (1) (2) (3) Pour fermer - Mettre la vanne en position fermée, tirer la poignée, tourner et remettre en place.
- Page 7 Chiudere la valvola di uscita dal filtro SYSTEEM rEINIgINg Fermer la vanne de sortie du filtre Sentinel recommend that cleaning is carried out during the annual system service. Schließen des oberen Sentinel raccomanda di pulire il filtro durante la manutenzione annuale Kugelhahnes dell’impianto.
- Page 8 OPTIONAL Open drain valve Open bleed valve to remove any trapped Aprire la valvola di scarico water. Unscrew bin for a complete clean. Ouvrir la vanne de vidange Re-attach bin Ablasskugelhahn vorsichtig öffnen Aprire la valvola di sfiato per togliere l’acqua intrappolata.
- Page 9 Release any trapped air using bleed valve (page 11) Close drain valve, replace magnet tray and remove collection bin from main body. Fill bin with Sentinel X100 Concentrate and replace bin on filter Rilasciare eventuale aria intrappolata usando la valvola di sfiato (pag 11) Chiudere la valvola di scarico, reinserire il collettore magnetico e svitare il Libérer tout l’air piégé...
-
