Sommaire des Matières pour Sentinel Sumo 1

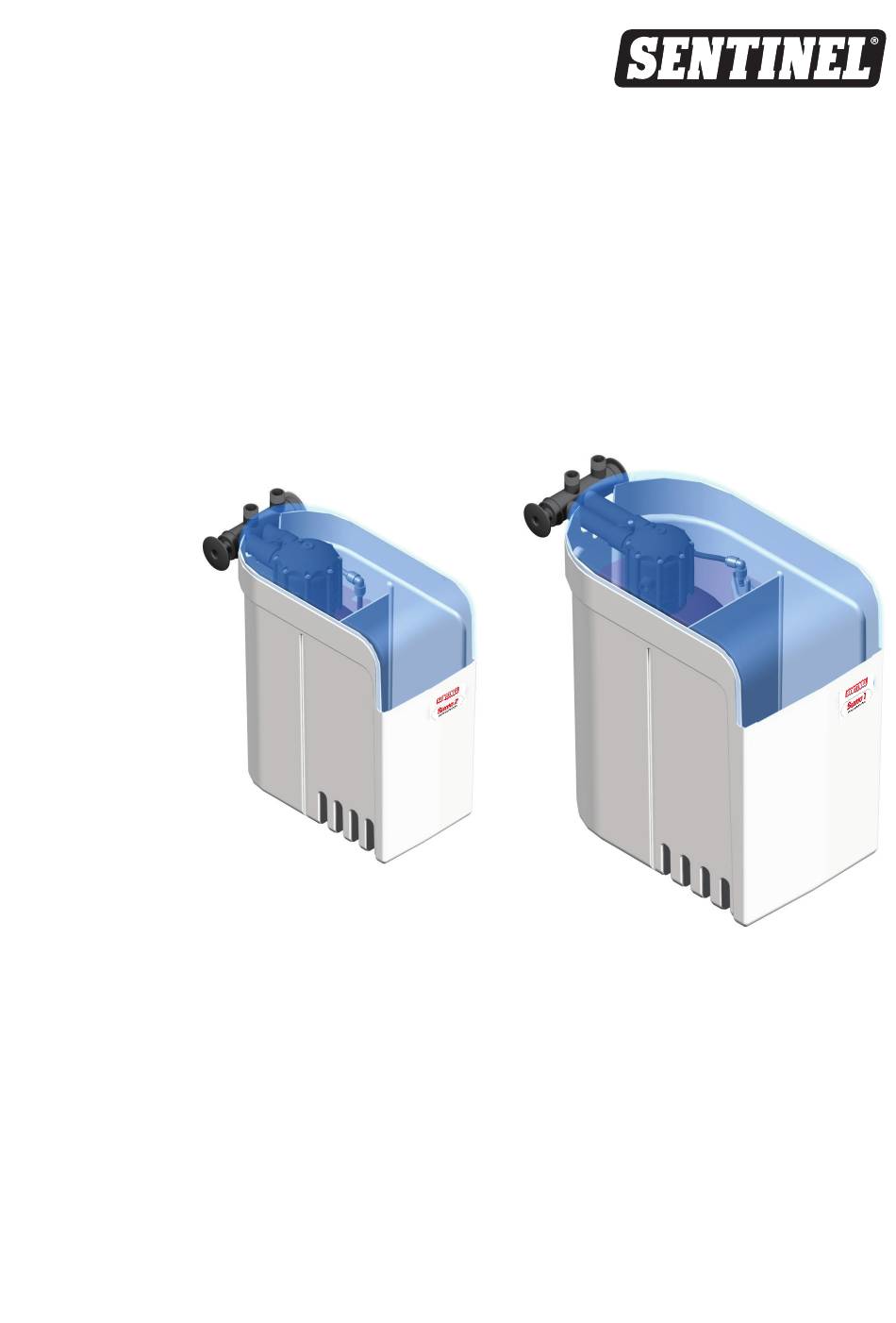

- Page 1 Sumo Manuel d’installation et d’utilisation Adoucisseur d’eau Page 1...
- Page 2 ✔ • Veuillez vérifier que l’installation est conforme à la réglementation en vigueur dans la construction et aux règlements sanitaires locaux. L’installation doit satisfaire à toutes les réglementations locales et nationales. ✔ • Vérifiez d’abord la qualité de l’eau! Ce système n’est pas destiné à être utilisé...
-
Page 3: Table Des Matières
Sommaire Contenu de l’emballage Présentation générale d’une installation type A. Montage des périphériques 1. Mise en place de la canne de saumurage et du coude anti-débordement B. Configuration du système 1. Positionnement de l’adoucisseur 2. Mise en place de la vanne by-pass sur l’adoucisseur C. -
Page 4: Contenu De L'emballage
Contenu de l’emballage CONTENU DE L’EMBALLAGE (OUVREZ LE CARTON ET IDENTIFIEZ LES PIÈCES) 1. Adoucisseur Sumo (Sumo 1 ou Sumo 2) 2. Tuyau souple d’évacuation en 1/2" pouce 2. Tuyau souple de trop plein en 5/8" pouce 3. Vanne by-pass équipée d’un système de re durcissement 4. -
Page 5: Présentation Générale D'une Installation Type
Présentation générale d’une installation type PRÉSENTATION GÉNÉRALE D’UNE INSTALLATION TYPE Kinetico recommande que vous installiez votre système dans l’ordre suivant : A. Montage des périphériques. B. Configuration du système. C. Raccordement de l’adoucisseur. D. Mise en service. Eau brute Eau adoucie vers la maison Clapet Anti-retour Conduite... -
Page 6: Montage Des Périphériques
A. Montage des périphériques A. MONTAGE DES PÉRIPHÉRIQUES 1. Mise en place de la canne de saumurage et du coude anti débordement Photo n° 1 1. Enlever l’adoucisseur du coffret en le soulevant par les “entrée/ sortie” de la vanne. (photo N°1) 2. -
Page 7: Configuration Du Système
B. Configuration du Système B. CONFIGURATION DU SYSTÈME Conditions environnementales : 50° C maximum, protection contre le gel. 0° C Caractéristiques de l’eau : 1,5 – 4 bar Température : 2 à 50º C 2 – 50° C Pression : 1,5 à 4 bar Page 7 Sumo Manuel d’installation et d’utilisation V2 01/17... -
Page 8: Positionnement De L'adoucisseur
B. Configuration du Système 1. Positionnement de l’adoucisseur Positionnez l’adoucisseur sur une surface plane, avec accès aux tuyauteries d’entrée de sortie et d’évacuation. Installez le pré-filtre en amont de votre adoucisseur. Le by-pass peut être installé entrée/ sortie vers le haut 2. -
Page 9: Raccordement De L'adoucisseur
C. Raccordement de l’adoucisseur C. RACCORDEMENT DE L’ADOUCISSEUR 1. Raccordement de l’adoucisseur sur la plomberie existante Raccordement, selon les règles de l’art, au by-pass de l’adoucisseur, avec des flexibles. (diamètre nominal interne mini. DN16) • Pour facilité l’installation et limiter l’impact des coups de bélier sur l’adoucisseur. - Page 10 C. Raccordement de l’adoucisseur 4. Fixez le tuyau de trop-plein en 5/8 sur le manchon coudé du trop plein, à l’arrière de la cuve. Assurez-vous de l’absence d’obstruction ou de pincement du tuyau de vidange avant de le connecter à l’adoucisseur. Remarque : Sur les conduites verticales de vidange de plus de 2 m, ainsi que sur les conduites horizontales de plus de 10 m, il est préférable de fixer le tuyau de vidange en ½...
-
Page 11: Mise En Service
Niveau de remplissage en eau 1. Remplissage du Bac à sel Ajoutez de l’eau dans le bac à sel du Sumo. (4 litres pour le Sumo 1 et 8 litres pour le Sumo 2) (figure 1) Mettre en place les blocs ou les pastilles de sel dans le bac à... -
Page 12: Réglage De La Dureté
D. Mise en Service 3. Réglage de la dureté 4. Mise en eau de l’adoucisseur 1. Exercez une pression verticale sur 1. Positionnez le by-pass sur la le bouton de réglage, a la main ou position service. (côté bleu avec un tournevis plat. apparent figure 2) 2. -
Page 13: Déclenchement D'une Régénération
Si vous n’entendez pas l’eau couler à l’évacuation, c’est que le disque n’est pas suffisamment avancé. *La régénération dure 12 min. pour le Sumo 1 et 18 min. pour le Sumo 2. Page 13 Sumo Manuel d’installation et d’utilisation V2 01/17... -
Page 14: Caractéristiques Des Adoucisseurs Sumo
D. Mise en Service Utilisation de la Clef Bypass pour manipulation facile. L’installation de l’adoucisseur est maintenant terminée. 7 Caractéristiques des adoucisseurs Sumo Sumo 1 Sumo 2 Débit de service à 1 bar 30 l/pm 35 l/pm Débit de service à 2 bar... - Page 15 Page 15 Sumo Manuel d’installation et d’utilisation V2 01/17...
- Page 16 Vous avez des questions ? Contactez-nous au +33 (0) 1 64 15 22 45 Plus d’informations sur ce produit sur www.sentinelprotects.com/sumo L’Excellence Produit, Service et Maintenance en partenariat avec Sumo Manuel d’installation et d’utilisation V2 01/17...
