- Page 1 Eliminator Central Heating Filter Installation Manual 3 Filtre pour chauffage central Manuel d’installation 13 Filtro per impianti di riscaldamento Manuale d’installazione 23 V1-CM-12-14...
-
Page 2: Important
IMPORTANT Please retain these instructions for reference during servicing IMPORTANT Conservez ce manuel d’utilisation comme référence lors des opérations de maintenance IMPORTANTE! Si prega di conservare queste istruzioni come riferimento durante le operazioni di manutenzione Eliminator V1-CM-12-14... -
Page 3: Schematic Diagram

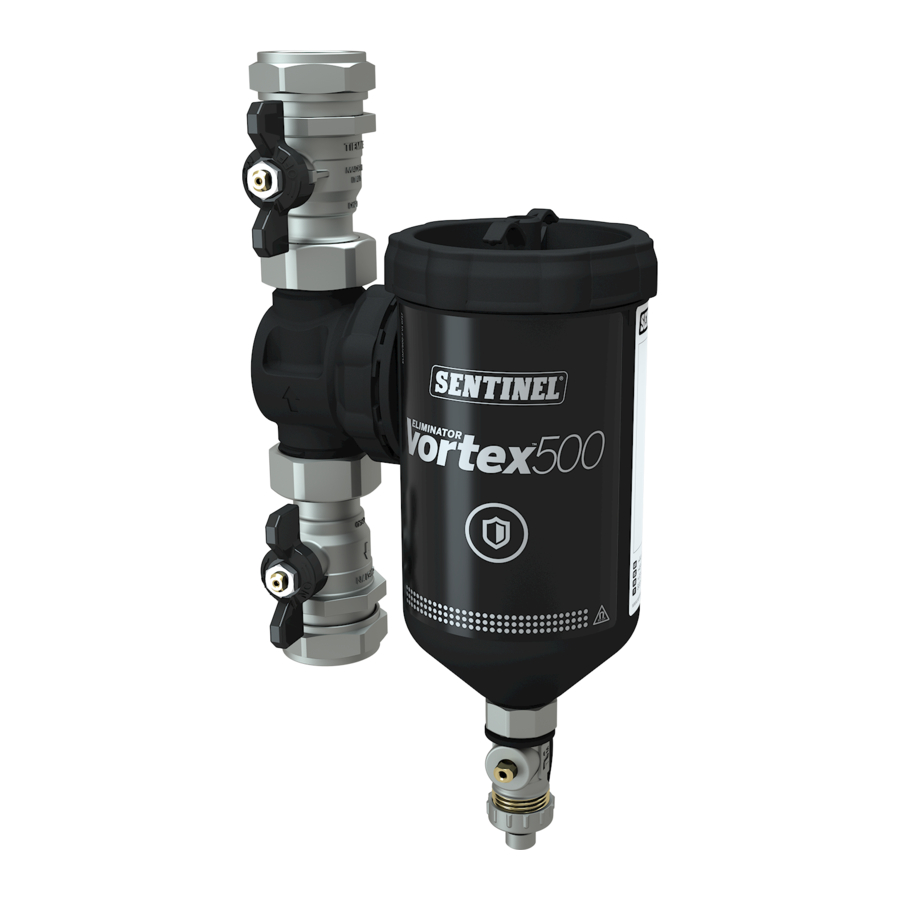

Isolation valve Bleed valve Dual seals Directional T piece Flow arrow Isolation valve Collar Cyclone cartridge Collection bin Magnet tray Washer Anti tamper drain valve Fig. 1 For product demonstration please view on You Tube or via www.sentinelprotects.com/uk/eliminator Eliminator V1-CM-12-14... -
Page 4: Safety Considerations
SAFETY CONSIDERATIONS Caution: Strong magnetic field. The Sentinel Eliminator® is a vessel under pressure containing a hot fluid. It is recommended that it is installed by a suitably qualified person. Always ensure that the system has cooled before attempting installation. Check very carefully for any leaks after fitting the filter and pressurising the system. -
Page 5: Installation Procedure
Step 1: Ensure heating system is turned off and drained. Step 2: Position filter on return pipe close to boiler, as per Figure 2. Step 3: Attach drain valve to filter in closed position, as per Figure 3. Eliminator V1-CM-12-14... - Page 6 T-piece. Ensure filter is mounted vertically by loosening the collar and rotating the filter body as required. Re-tighten the collar by hand, checking the flow direction on the T-piece, as per Figure 5. Step 6: Set Isolation valves to open, as per Figure 6. Eliminator V1-CM-12-14...
- Page 7 Once water starts to escape, close valve. After the system has been running, repeat if nessesary to release any trapped air. Check again for leaks. Fig. 6 Eliminator V1-CM-12-14...
- Page 8 After filling the system with water, open bleed valve using a suitable screwdriver to release air trapped in filter. Once water starts to escape, close valve. After the system has been running for several hours, repeat to release any trapped air. Fig. 8 Eliminator V1-CM-12-14...
- Page 9 (see page 8). It is recommended after a filter flush to carry out an inhibitor test such as Sentinel X100 Quick Test and top up with Sentinel X100 Inhibitor if required. Eliminator V1-CM-12-14...
- Page 10 Closed Fig. 9 Fig. 11 Fig. 10 Eliminator V1-CM-12-14...
-
Page 11: Guarantee Registration
GUARANTEE REGISTRATION Please complete and return the form opposite to Sentinel to register for your 2 year guarantee. Alternatively, you can register online at http://www.sentinelprotects.com/uk/guarantee-registration and select Eliminator. Full Terms and Conditions can also be found on the website. Eliminator V1-CM-12-14... - Page 12 Address Postcode Telephone Email Sentinel Performance Solutions Ltd and its sister companies may wish to send you information on products, services and promotions in the future. If you would like to receive communications please tick here – via Post Email...
- Page 13 èche de sens de circulation de l’eau Vanne d'isolement Collet (d’orientation du ltre) Cartouche cyclonique Réservoir à débris Collecteur magnétique Joint Vanne de vidange sécurisée Fig. 1 Visualisez le filtre Eliminator en images sur Youtube ou sur www.sentinelprotects.com Eliminator V1-CM-12-14...
-
Page 14: Recommandations De Sécurité
Soyez prudent lorsque vous rincez une installation chaude. CONCEPTION DU FILTRE Le filtre Sentinel Eliminator est destiné à être utilisé dans toutes les installations de chauffage central. Les cyclones ne sont pas optimisés pour des débits supérieurs à 25 litres par minute. -
Page 15: Procédure D'installation
Étape 2 : Monter le filtre sur le retour, au plus près de la chaudière, comme sur la Figure 2. Étape 3 : Raccorder la vanne de vidange au filtre, en position fermée, comme sur la Figure 3. Eliminator V1-CM-12-14... - Page 16 Étape 5 : Fixer le filtre sur la tuyauterie. Veillez à installer les joints fournis, pour assurer l’étanchéité des vannes sur le T de connexion. Positionner le filtre à la verticale Eliminator V1-CM-12-14...
- Page 17 Dès que l’eau commence à couler, fermer le purgeur. Après plusieurs heures de fonctionnement, libérer l’air emprisonné à l’aide du purgeur et vérifier de nouveau qu’il n’y a aucune fuite. Eliminator V1-CM-12-14...
-
Page 18: Fonctionnement De La Vanne De Vidange
à l’aide d’un tournevis adapté pour libérer l’air piégé dans le filtre. Dès que l’eau commence à couler, fermer le purgeur. Après plusieurs heures de fonctionnement, libérer l’air emprisonné à l’aide du purgeur. Fig. 9 Eliminator V1-CM-12-14... - Page 19 (voir page 18). Après un nettoyage du filtre, il est recommandé de vérifier la pression de l’installation et le bon dosage d’inhibiteur, à l’aide du Sentinel X100 Quick Test, avant de remettre l’installation en service. Faire l’appoint d’Inhibiteur Sentinel X100, si nécessaire.
- Page 20 Fermé Fig. 10 Fig. 12 Fig. 11 Eliminator V1-CM-12-14...
- Page 21 Solutions Ltd pour activer la garantie, valable 2 ans. Vous pouvez également activer la garantie en vous connectant http://www.sentinelprotects.com/fr/ activation-de-garantie puis sélectionnez votre produit Eliminator. Retrouvez les termes et conditions de cette garantie sur le site web Sentinel. Eliminator V1-CM-12-14...
-
Page 22: Bon De Garantie
Email Lieu d’achat/Distributeur Date d’achat Date d’installation Si vous souhaitez recevoir des informations sur les produits, les services ou les promotions Sentinel. Veuillez sélectionner votre mode de correspondance préféré – Courrier Email Téléphone ENVOYER LE BON DE GARANTIE COMPLÉTÉ À : Sentinel Performance Solutions Ltd Cité... - Page 23 Valvola di s ato Guarnizioni doppie Raccordo a T con freccia direzionale Colletto per Valvola di isolamento orientare il ltro Cartuccia degli idrocicloni Serbatoio Collettore magnetico Guarnizione Valvola di scarico (con sicurezza) Fig. 1 Dimostrazione del prodotto: http:/ /www.sentinelprotects.com/it/prodotti/impianti-di- riscaldamento/sentinel-eliminator Eliminator V1-CM-12-14...
-
Page 24: Considerazioni Sulla Sicurezza
Prestare attenzione quando l’acqua dell’impianto è ancora calda. SCHEMA DELL’IMPIANTO Sentinel Eliminator è adatto per l’uso su tutti gli impianti di riscaldamento. Gli idrocicloni non sono ottimizzati per portate superiori ai 25 litri al minuto. Sentinel Eliminator è stato rigorosamente testato per garantire che risponda ai requisiti di temperatura e pressione di un impianto autonomo tipico. -
Page 25: Procedura Di Installazione
Accertarsi che l’impianto di riscaldamento sia spento e scaricato. Punto 2: Posizionare il filtro sulla tubazione di ritorno vicino alla caldaia, come nella Figura 2. Punto 3: Raccordare la valvola al filtro in posizione chiusa, come nella Figura 3. Eliminator V1-CM-12-14... - Page 26 Dopo aver riempito l’impianto d’acqua, aprire la valvola di sfiato usando un cacciavite per rilasciare l’aria intrappolata nel filtro. Quando l’acqua inizia a fuoriuscire, chiudere la valvola. Dopo che l’impianto è stato messo in funzione, ripetere se necessario per rilasciare l’aria intrappolata. Eliminator V1-CM-12-14...
- Page 27 Quando l’acqua inizia a fuoriuscire, chiudere la valvola. Dopo che l’impianto è stato messo in funzione, ripetere se necessario per rilasciare l’aria intrappolata. Controllare ancora che non ci siano perdite. Fig. 6 Eliminator V1-CM-12-14...
- Page 28 Dopo aver riempito l’impianto d’acqua, aprire la valvola di sfiato usando un cacciavite per rilasciare l’aria intrappolata nel filtro. Quando l’acqua inizia a fuoriuscire, Fig. 8 chiudere la valvola. Dopo molte ore di funzionamento, ripetere per rilasciare l’eventuale aria intrappolata. Eliminator V1-CM-12-14...
- Page 29 (vedere a pagina 28). Dopo aver completato la pulizia del filtro, si consiglia di verificare i livelli di inibitore presente con un test come Sentinel X100 Quick Test e di aggiungere l’Inibitore Sentinel X100, se necessario.
- Page 30 Chiuso Fig. 9 Fig. 11 Fig. 10 Eliminator V1-CM-12-14...
-
Page 31: Registrazione Della Garanzia
REGISTRAZIONE DELLA GARANZIA Si prega di completare il modulo e restituirlo a Sentinel per registrare la garanzia di 2 anni. Oppure è possibile registrare il prodotto online visitando il sito web http://www.sentinelprotects.com/it/registrazione-garanzia e selezionando Eliminator. I termini e condizioni completi sono pubblicati anche sul sito web. -
Page 32: Certificato Di Garanzia
La preghiamo di completare e restituire rmato per attivare la garanzia di 2 anni. Proprietario/Locatario Nome Indirizzo Telefono Email Sentinel Performance Solutions Ltd vorrebbe poterle inviare informazioni su nuovi prodotti, servizi e promozioni. Se desidera ricevere queste informazioni, la preghiamo di barrare il mezzo prescelto – via Posta ordinaria E-mail Telefono Installatore Installatore/Società... -
Page 33: Customer Services
CUSTOMER SERVICES For expert advice, any more information about the Sentinel Eliminator or any other product in the range please contact customer services at: Sentinel Performance Solutions Ltd. 7650 Daresbury Park Warrington Cheshire WA4 4BS Tel +44 (0) 1928 704 330 www.sentinelprotects.com... -
Page 34: Service Clients
SERVICE CLIENTS Pour obtenir les conseils d’experts et de plus amples informations sur Sentinel Eliminator ou tout autre produit Sentinel, contactez-nous: Sentinel Performance Solutions Ltd. Cité Descartes – 16 rue Albert Einstein 77420 Champs sur Marne Téléphone : 01 64 15 22 40 www.sentinelprotects.com... -
Page 35: Servizio Clienti
SERVIZIO CLIENTI Per avere la consulenza di un esperto e ulteriori informazioni su questo o altri prodotti Sentinel, non esitate a contattarci: Sentinel Performance Solutions Ltd. Via San Prospero, 4 20121 Milano Telefono: 800 979134 Email: info.italia@sentinelprotects.com www.sentinelprotects.com Eliminator V1-CM-12-14...
