HC-30ES
6
8
7
9
10
11
12
HC-30ESW
1. Manuel d'utilisation - Fourni avec la machine.
Lisez-le avant la mise en marche et gardez-le pour
consultation ultérieure afin d'apprendre les bonnes
méthodes de travail et les consignes de sécurité.
2. Bougie d'allumage
3. Carburateur
4. Couvercle de silencieux - Evite tout contact
accidentel avec la surface chaude du pot
d'échappement.
5. Poignée de lanceur - Poignée à tirer pour le
démarrage.("ES" START)
6. Interrupteur de marche/arrêt - Dispositif pour la
mise en marche et l'arrêt du moteur.
7. Levier de frein de lame - Le frein de lame doit
être utilisé au démarrage de la machine afin
d'augmenter la séecurité.
8. Gâchette d'accélérateur - Est actionnée au doigt
par l'opérateur pour le réglage de régime du
moteur.
9. Gâchette de sécurité - Dispositif qui interdit le
fonctionnement involontaire de la gâchette
d'accélérateur.

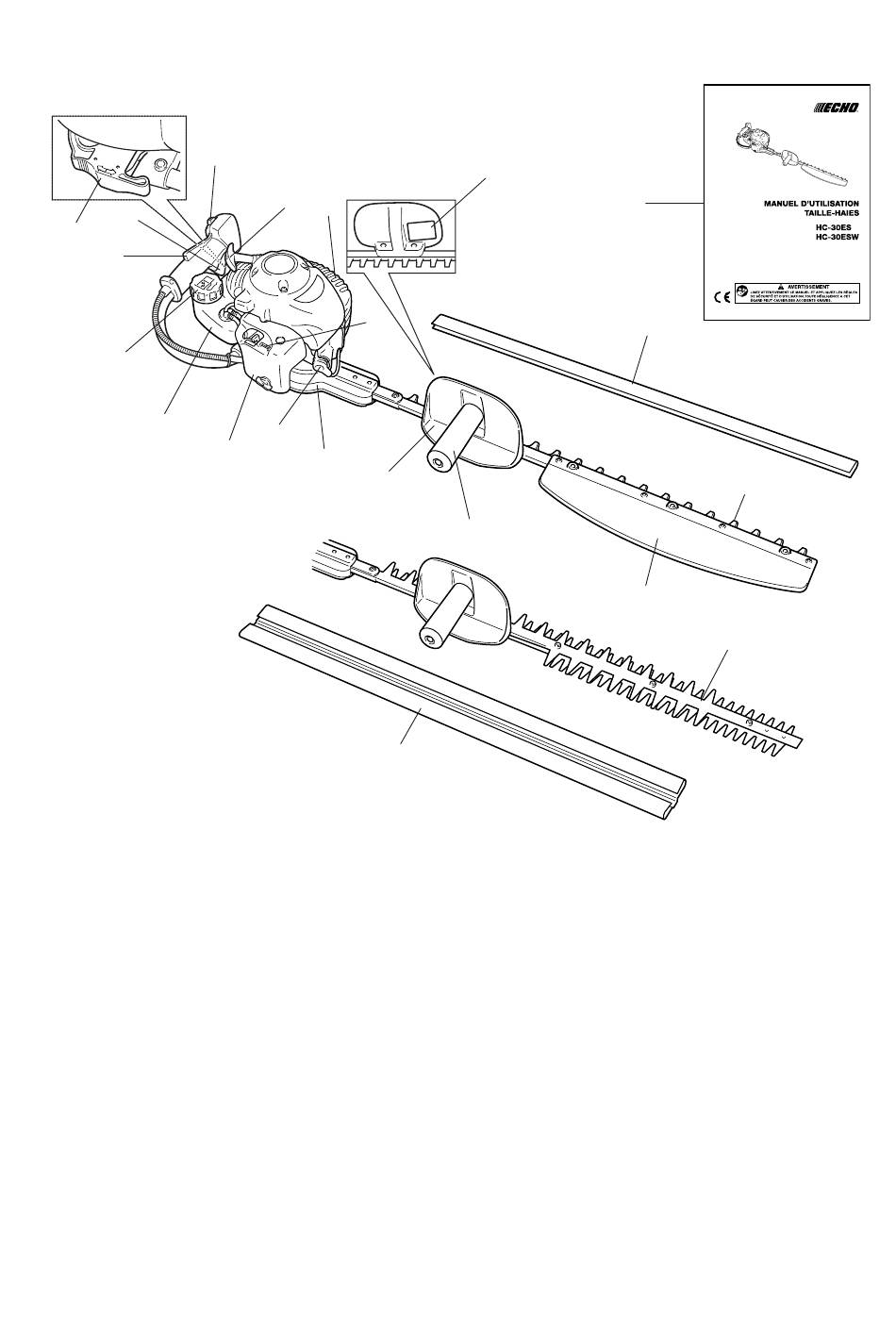

DESCRIPTION

5
4
3
2
13
14
18
20
15
10. Bouchon de réservoir de carburant - Bouchon
étanche du réservoir.
11. Réservoir de carburant - Contient le carburant et
le filtre de carburant.
12. Couvercle de filtre à air - Couvercle étanche du
filtre à air.
13. Carter de réduction
14. Bouclier - Dispositif de protection placé entre la
poignée avant et l'organe de coupe et qui évite les
blessures éventuelles de la main si celle-ci venait à
glisser.
15. Poignée avant - Poignée placée près de l'organe
de coupe.
16. Déflecteur de chutes de taille - Permet de diriger
la chute des feuilles ou branchages coupés.
17. Organe de coupe - Composant comportant la
lame de coupe et la contre-lame avec son support
servant à effectuer le taillage.
18. Fourreau de lame - Etui servant à protéger la
lame durant le transport de la machine.
19. Deux côtés
20. Étiquette - Numéro de pièce X505-002030
7
1
18
17
16
19
